Oписание Cnc Taper & Radius Coordinator

Приложение очень полезно для поиска или расчета конусности ЧПУ и координаты радиуса.

Использование функции снятия фаски в том месте, где обрабатывающий центр с ЧПУ используется для снятия фаски и закругления, может упростить программу, не только снизить нагрузку на программирование, но и снизить вероятность ошибок при использовании обрабатывающего центра с ЧПУ для изготовления пластика или металла из алюминия. обработка деталей.

Как запрограммировать радиус на токарном станке с ЧПУ?

Чтобы запрограммировать радиус на токарном станке с ЧПУ, нужно уметь работать с системой управления станком. Есть два варианта:

- Использование редактора программ

– Использование редактора G-кода

С точки зрения простоты использования редактор G Code предпочтительнее, с этими знаниями вы можете создавать любые движения в своей программе.

Учебное пособие по автоматическому снятию фаски C и автоматическому скруглению R для токарного станка с ЧПУ:

Автоматическое снятие фаски C и автоматическое скругление R

Фаска перемещения инструмента команды проекта C

G01 X.Z()…C(+)

G01 Х30. З-20.

G01 Х50. С2.

G01 Z0 Этот блок, перемещение по оси X

Поместите один блок и переместите его в положительном (+) направлении оси Z Фаска C

G01 X.Z()…C(-)

G01 Х30. З-20.

G01 Х50. С-2.

G01 Z-30. Этот блок, переместите на ось X

Поместите один блок и переместите его в положительном (-) направлении оси Z Фаска C

G01 X.Z()…C(+)

G01 Х30. Z0

G01 Z-30. С2.

G01 Х50. Этот блок, двигайтесь по оси Z

Разместите один блок и переместите его в отрицательном (+) направлении оси X. Фаска C

G01 X.Z()…C(-)

G01 Х30. Z0

G01 Z-30. С-2.

G01 Х20. Этот блок, двигайтесь по оси Z

Поместите один блок, переместите ось X в положительном (-) направлении Фаска C

G1 X…R(+)G01 X30. З-20.

G01 Х50. Р2.

G01 Z0. Этот блок, переместите на ось X

Поместите один блок, двигайтесь в положительном (+) направлении оси X, закруглите угол R

G01 Х…Р(-)

G01 Х30. З-20

G01 Х50. Р-2.

G01 Z-30. Этот блок, переместите на ось X

Поместите одну секцию, переместитесь в отрицательное (-) направление оси Z, закруглите угол R

G01 З…Р(+)

G01 Х30. Z0

G01 Z-30. Р2.

G01 Х50. Этот отдельный блок перемещается в направлении оси Z.

Поместите одну секцию и переместитесь в положительном (+) направлении оси X.

Раунд R

G01 З…Р(-)

G01 Х30. Z0

G01 Z-30. Р-2.

G01 Х20. Этот блок, двигайтесь по оси Z

Поместите один блок, двигайтесь в отрицательном (-) направлении оси X, C и R обычно определяют значение радиуса

Передний наклон или фаска Дуга токарной обработки Радиус R Внешний угол (более 180 градусов) Внешняя дуга + радиус вершины инструмента Внутренний угол (менее 180 градусов) Наружная дуга-радиус вершины инструмента

Гораздо проще вычислить абсолютные координаты XY для простого контура, такого как прямоугольник, но намного сложнее вычислить точки, где контур включает углы и частичные радиусы. Эти детали обычно программируются с помощью системы CAD/CAM (CAM), но если такая система недоступна или в других ситуациях, программист ЧПУ должен прибегнуть к старомодному способу, используя карманный калькулятор. В большинстве вычислений будут использоваться тригонометрические функции, но знание основных арифметических и алгебраических операций, знание формул, знакомство с решением треугольников по-прежнему является основным требованием. В этой главе будут представлены некоторые методы, доказавшие свою пригодность для решения большинства задач, связанных с вычислением более сложных контурных точек.

Инструменты и знания

Любой инструмент можно использовать правильно только в том случае, если пользователь обладает достаточным объемом знаний о назначении инструмента и о том, как его использовать. В ручном программировании ЧПУ мы говорим о трех основных инструментах: карандаше, бумаге и калькуляторе. В старом мультфильме также показан четвертый инструмент — очень большой ластик. Конечно, в наши дни карандаш, скорее всего, заменят текстовым редактором (в крайнем случае подойдет даже Блокнот Windows), а фактическая печать на бумаге не всегда необходима, так как программу можно передать в систему управления по кабелю. , используя программное обеспечение DNC. Ластик является частью редактора, а в Windows есть даже простой калькулятор. На практике физ..

Ещё

Что нового в последней версии 10.0

Last updated on 2024-02-01
5 New Option Of ID Operation Added Now
So We Have 21 Different Radius And Taper Angle Coordinates Calculation
And More Options Will Add in the Upcoming Time
Ещё

Видео и Скриншоты

  • Cnc Taper & Radius Coordinator Официальный трейлер для Android

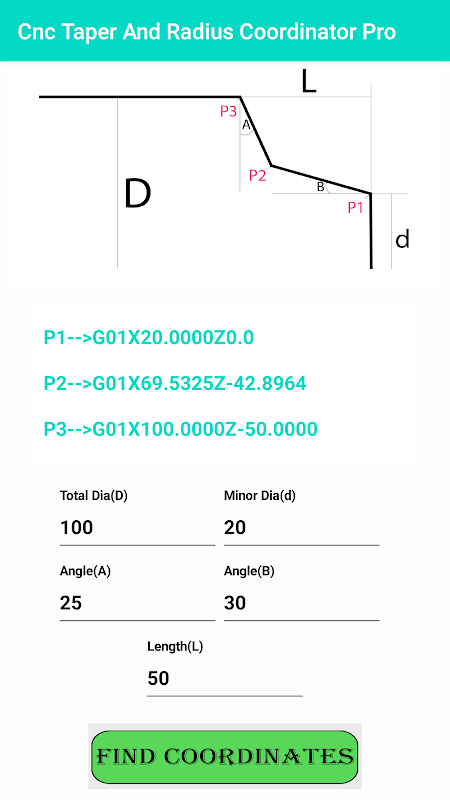

  • Cnc Taper & Radius Coordinator скриншот 1
