Fabrication Flat Pattern

Ramos de tubo, Cone, Cone excêntrico, Toricone, padrões planos quadrados a redondos.

É muito útil para desenvolver o layout de fabricação de todos os tipos de formas geralmente usadas na fabricação. é minimizar o tempo de fabricação, maior precisão.

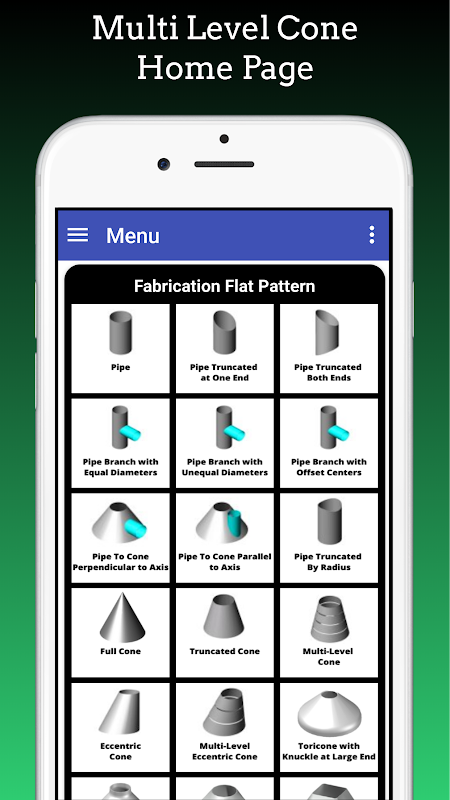

Neste aplicativo, as seguintes opções de padrões simples de fabricação estão disponíveis:

Layout de tubulação ou Layout de Shell ou padrão de tubulação plana.

Layout de tubo truncado ou Corte de tubo em qualquer ângulo Padrão plano.

Tubo truncado no layout final ou Tubo cortado por um ângulo nos dois lados do padrão plano.

Interseção tubo a tubo com diâmetros iguais ou padrão plano de conexão de derivação de tubo.

Interseção tubo a tubo com diâmetros desiguais ou padrão plano de conexão de derivação de tubo.

Interseção tubo a tubo com diâmetros de deslocamento ou padrão plano de conexão de derivação de tubo.

Interseção entre tubo e cone na perpendicular ao padrão plano do eixo.

Seção Inter entre tubo e cone em paralelo ao padrão plano do eixo.

Tubo truncado por padrão plano de raio.

Padrão completo de Layout de cone completo.

Truncado ou meio cone plano de padrão de Layout.

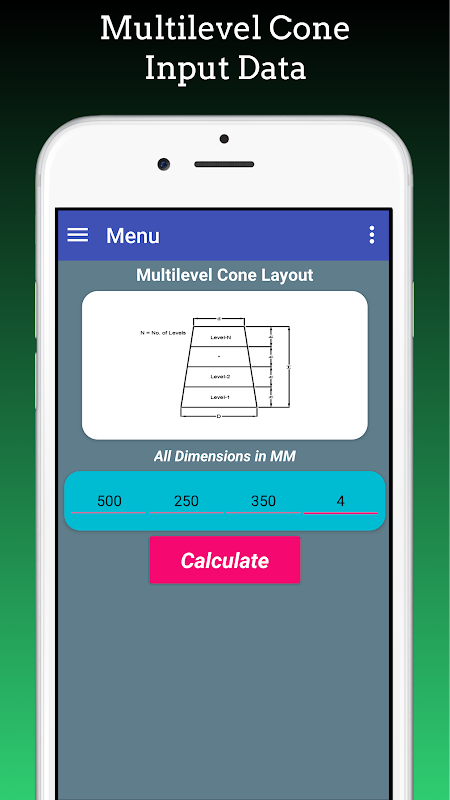

Multi nível Cone Layout plana padrão.

Padrão de Layout de cone excêntrico plana.

Layouts de cone excêntrico multinível Padrão liso.

Cone Tori com raio da junta na extremidade grande Padrão plano.

Cone Tori com raio da junta nas duas extremidades.

Retângulo para arredondar ou quadrado para arredondar o layout de transição Padrão plano.

Arredondar para retângulo ou Arredondar para quadrado layout de transição Padrão plano.

Layout de pirâmide padrão plana.

Padrão truncado de layout de pirâmide plana.

Esfera pétala Layouts Flat Pattern.

Layouts de pétalas de prato final plana padrão.

Mitre Curva Layout Plano Padrão.

Parafuso vôo Layout plana padrão.

Nesta aplicação, cone, casca, tubo, conexões de derivação de tubo, cone completo, meio cone, cone truncado, quadrado a redondo, redondo a quadrado, retangular a redondo, redondo a retangular, pirâmide, pirâmide truncada, ramo cone a tubo, esferas, extremidades do prato etc.

é útil para aqueles que trabalham na fabricação de vasos de pressão, fabricação de equipamentos de processo, soldagem, tubulação, isolamento, dutos, fabricação de equipamentos pesados, tanque de armazenamento, agitadores, equipamentos mecânicos, estruturas, fabricação industrial, trocadores de calor, etc.

é a melhor ferramenta para engenheiros de produção, engenheiro de fabricação, engenheiros de planejamento, engenheiros de custos e estimativas, engenheiros de projeto, empreiteiro de fabricação, supervisores de fabricação, instaladores de fabricação, trabalhador de fabricação.
