Fabrication Flat Pattern

برای تهیه طرح ساخت انواع اشکال که معمولاً در ساخت استفاده می شود بسیار مفید است. این به حداقل رساندن زمان ساخت ، افزایش دقت است.

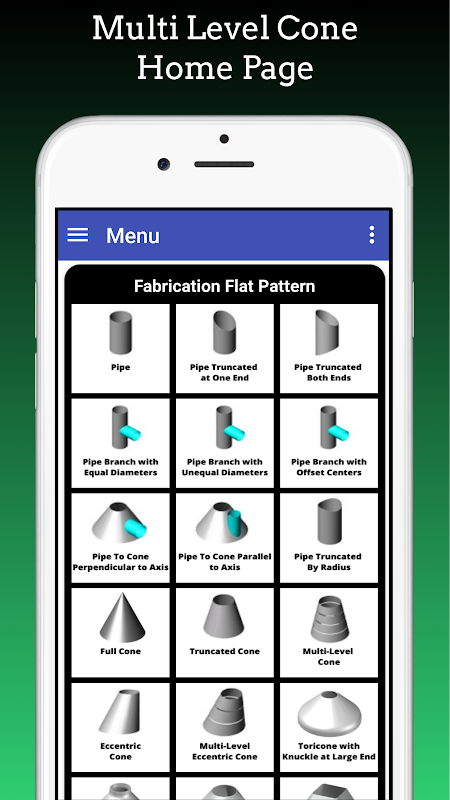

در این برنامه گزینه های ساخت الگوهای تخت موجود هستند:

طرح بندی لوله یا طرح پوسته پوسته یا الگوی تخت لوله.

طرح بندی لوله قطع شده و یا برش لوله در هر الگوی زاویه ای مسطح.

لوله های کوتاه شده در هر دو طرح انتهایی یا لوله قطع شده توسط یک زاویه در هر دو طرف الگوی مسطح.

لوله به تقاطع لوله با قطر برابر یا الگوی تخت اتصال اتصال لوله.

لوله ها به تقاطع لوله با قطر نابرابر یا الگوی تخت اتصالی لوله شاخه ای.

لوله به تقاطع لوله با قطر افست یا الگوی تخت اتصال لوله پیوند.

تقاطع لوله به مخروط در الگوی عمود بر محور.

بخش لوله به مخروط به صورت موازی با الگوی تخت محور.

لوله قطع شده توسط Radius Flat Pattern.

الگوی طرح بندی کامل مخروط.

الگوی صاف طرح بندی شده مخروط یا نیم مخروط.

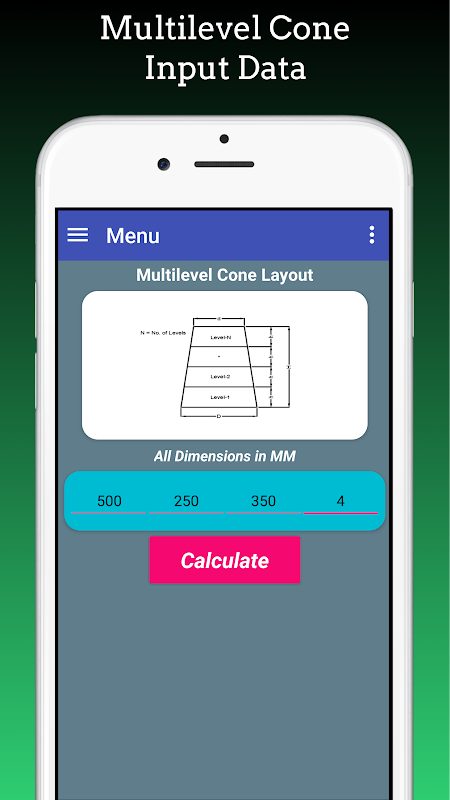

الگوی چیدمان مخروط چند سطحی.

الگوی طرح مسطح مخروط گریز از مرکز.

طرح بندی مخروط بیضوی چند سطحی طرح مسطح.

مخروط Tori با شعاع ناخن در الگوی مسطح بزرگ.

مخروط Tori با شعاع کشک در هر دو انتهای الگوی مسطح.

الگوی صاف طرح انتقال از مستطیل به دور یا مربع به دور.

الگوی صاف طرح انتقال از گرد به مستطیل یا دور به مربع.

طرح هرم طرح مسطح.

الگوهای طرح مسطح هرم کوتاه.

الگوی طرح مسطح گلبرگ کره.

الگوی تخت طرح لایه باز گلبرگ

الگوی صاف طرح ریزی میتر خم.

الگوی تخت طرح نوری پیچ.

در این نرم افزار مخروط ، پوسته ، لوله ، اتصالات شاخه لوله ، مخروط کامل ، نیم مخروط ، مخروط کوتاه ، مربع به دور ، دور تا مربع ، مستطیل به دور ، دور تا مستطیل ، هرم ، هرم کوتاه ، مخروط به شاخه لوله ، کره ، ظرف به پایان می رسد و غیره

برای کسانی که در ساخت مخازن تحت فشار کار می کنند ، ساخت تجهیزات پردازش ، جوشکاری ، لوله کشی ، عایق کاری ، مجرای ساخت تجهیزات سنگین ، مخزن ذخیره سازی ، همزن ، تجهیزات مکانیکی ، سازه ها ، ساخت صنعتی ، مبدل های حرارتی و غیره مفید است.

این بهترین ابزار برای مهندسین تولید ، مهندس ساخت ، مهندسین برنامه ریزی ، مهندسین هزینه و برآورد ، مهندسین پروژه ، پیمانکار ساخت ، سرپرستان ساخت ، ابزارآلات ساختگی ، کارگر ساختگی است.
