Fabrication Flat Pattern

Es muy útil para desarrollar diseños de fabricación de todo tipo de formas generalmente utilizadas en la fabricación. Es minimizar el tiempo de fabricación, mayor precisión.

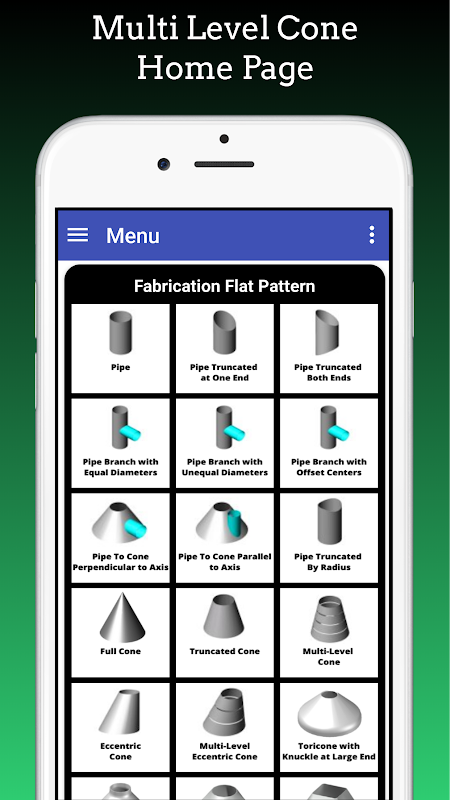

En esta aplicación, están disponibles las siguientes opciones de patrones planos de fabricación:

Diseño de tubería o Diseño de carcasa o Patrón plano de tubería.

Diseño de tubería truncada o corte de tubería en cualquier ángulo Patrón plano.

Tubería truncada en el diseño de ambos extremos o tubería cortada por un ángulo en ambos lados Patrón plano.

Intersección de tubería a tubería con diámetros iguales o patrón plano de conexión de derivación de tubería.

Intersección de tubería a tubería con diámetros desiguales o patrón plano de conexión de rama de tubería.

Intersección de tubería a tubería con diámetros de compensación o patrón plano de conexión de derivación de tubería.

Intersección de tubería a cono en patrón plano perpendicular al eje.

Tubería a la sección intermedia del cono en paralelo al patrón plano del eje.

Tubo truncado por el patrón plano de radio.

Diseño plano de cono completo.

Diseño plano truncado o medio cono.

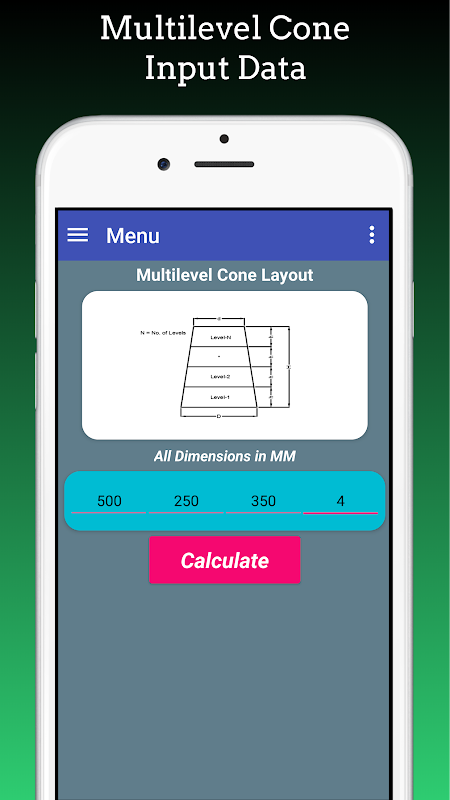

Diseño plano de cono de múltiples niveles.

Diseño plano de cono excéntrico.

Diseños de cono excéntrico multinivel Patrón plano.

Cono Tori con radio de nudillos en el extremo grande Patrón plano.

Cono Tori con radio de nudillos en ambos extremos Patrón plano.

Rectángulo a redondo o cuadrado a redondo Diseño de transición Patrón plano.

Diseño de transición Redondear a Rectángulo o Redondear a Cuadrado Patrón Plano.

Diseño de pirámide Patrón plano.

Diseño plano de pirámide truncada.

Diseños de pétalos de esfera patrón plano.

Disposición final de pétalos Patrón plano.

Mitre Bend Layout Flat Pattern.

Diseño plano de tornillo de vuelo.

En esta aplicación, conexiones de cono, carcasa, tubería, rama de tubería, cono completo, medio cono, cono truncado, cuadrado a redondo, redondo a cuadrado, rectangular a redondo, redondo a rectangular, pirámide, pirámide truncada, cono a rama de tubo, esferas, plato termina etc.

Es útil para quienes trabajan en la fabricación de recipientes a presión, fabricación de equipos de proceso, soldadura, tuberías, aislamiento, conductos, fabricación de equipos pesados, tanques de almacenamiento, agitadores, equipos mecánicos, estructuras, fabricación industrial, intercambiadores de calor, etc.

es la mejor herramienta para ingenieros de producción, ingenieros de fabricación, ingenieros de planificación, ingenieros de costos y estimaciones, ingenieros de proyectos, contratistas de fabricación, supervisores de fabricación, instaladores de fabricación, trabajadores de fabricación.
