Fabrication Flat Pattern

Pijptakken, kegel, excentrische kegel, Toricone, vierkante tot ronde platte patronen.

Het is zeer nuttig voor het ontwikkelen van een fabricagelay-out van alle soorten vormen die gewoonlijk bij de fabricage worden gebruikt. het is minimaliseren fabricage tijd, verhoogde nauwkeurigheid.

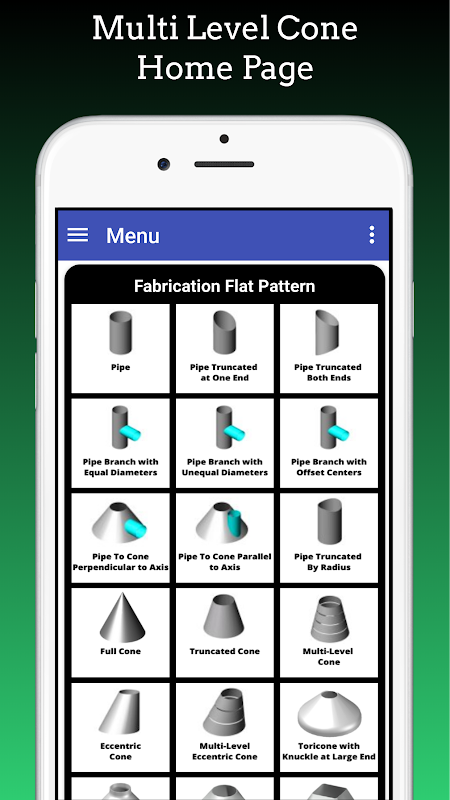

In deze app zijn de volgende opties voor fabricage vlakke patronen beschikbaar:

Pipe Layout of Shell Layout of Pipe Flat Pattern.

Afgeknotte pijplay-out of pijp in elke hoek plat patroon gesneden.

Afgeknotte pijp aan beide uiteinden lay-out of pijp gesneden door een hoek aan beide zijden plat patroon.

Pijp-tot-pijp kruispunt met gelijke diameters of pijptakverbinding plat patroon.

Pijp naar pijp kruispunt met ongelijke diameters of plat aansluitingsstuk van de pijptak.

Pijp-tot-pijp kruising met offset-diameters of plat aansluitingsstuk van de pijptak.

Pijp naar kegelkruising loodrecht op as vlak patroon.

Leid naar de kegelvormige tussensectie bij het vlakke patroon parallel aan de as.

Pijp afgekapt door radius plat patroon.

Volledige kegel lay-out plat patroon.

Plat patroon met afgeknotte of halve kegelindeling.

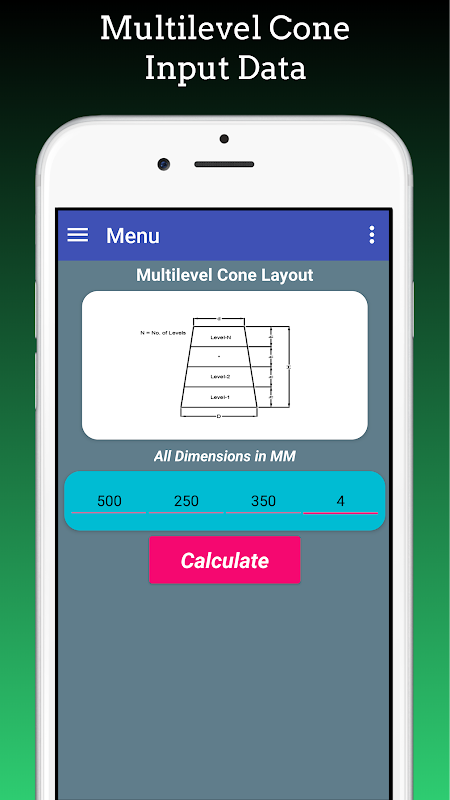

Multi niveau kegel lay-out plat patroon.

Excentrieke kegel lay-out plat patroon.

Excentrische kegellay-outs op meerdere niveaus Vlak Patroon.

Torikegel met Knokkelradius aan het grote platte vlakpatroon.

Torikegel met Knokkelradius aan beide uiteinden Flat Pattern.

Rechthoek naar rond of vierkant naar rond Overgangslay-out plat patroon.

Rond naar rechthoek of rond naar vierkant overgang lay-out plat patroon.

Piramide lay-out plat patroon.

Afgeknotte piramide lay-out plat patroon.

Bol bloemblad lay-outs plat patroon.

Schotel einde bloemblaadje lay-outs plat patroon.

Mitre Bend lay-out plat patroon.

Schroef vlucht lay-out plat patroon.

In deze toepassing kegel, mantel, pijp, pijptakverbindingen, volle kegel, halve kegel, afgeknotte kegel, vierkant tot rond, rond tot vierkant, rechthoekig tot rond, rond tot rechthoekig, piramide, afgeknotte piramide, kegel tot pijptak, bollen, schaaltjes etc.

het is nuttig voor degenen die werken in de fabricage van drukvaten, fabricage van procesapparatuur, lassen, leidingen, isolatie, leidingen, fabricage van zware apparatuur, opslagtank, roerwerken, mechanische apparatuur, structuren, industriële fabricage, warmtewisselaars enz.

het is het beste hulpmiddel voor productie-ingenieurs, fabricage-ingenieurs, planningsingenieurs, calculatie- en schattingsingenieurs, projectingenieurs, fabricage-aannemers, fabricage-supervisors, fabricage-monteurs, fabricagearbeider.
