Generic Viewer

Visualizador genérico é um visualizador 2D/3D para Aveva Marinha (CAD da AVEVA para a construção naval design) e é para o arquivo do GEN Tribon para a estrutura do navio.

GEN arquivos que possuem informações de contorno de 2D/3D do corpo do navio pode ser visto em seu smartphone ou tablet

[Características]

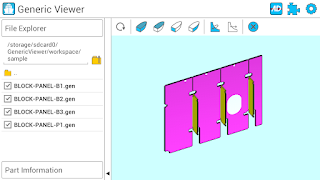

1. Visualizador 3D

  - Partes seleccionadas podem ser movidos para o centro ou para o espectador 2D

  - Zoom-in/out, pan, rotação são possíveis

  - View ISO, vista Deck, vista do quadro, Long vista são fornecidos.

  - A informação (Bloco / nome do Panel, WCOG etc) da parte selecionada pode ser visualizado.

  - Vários menus são diplayed pressionando o arquivo gen ou diretório no explorer.

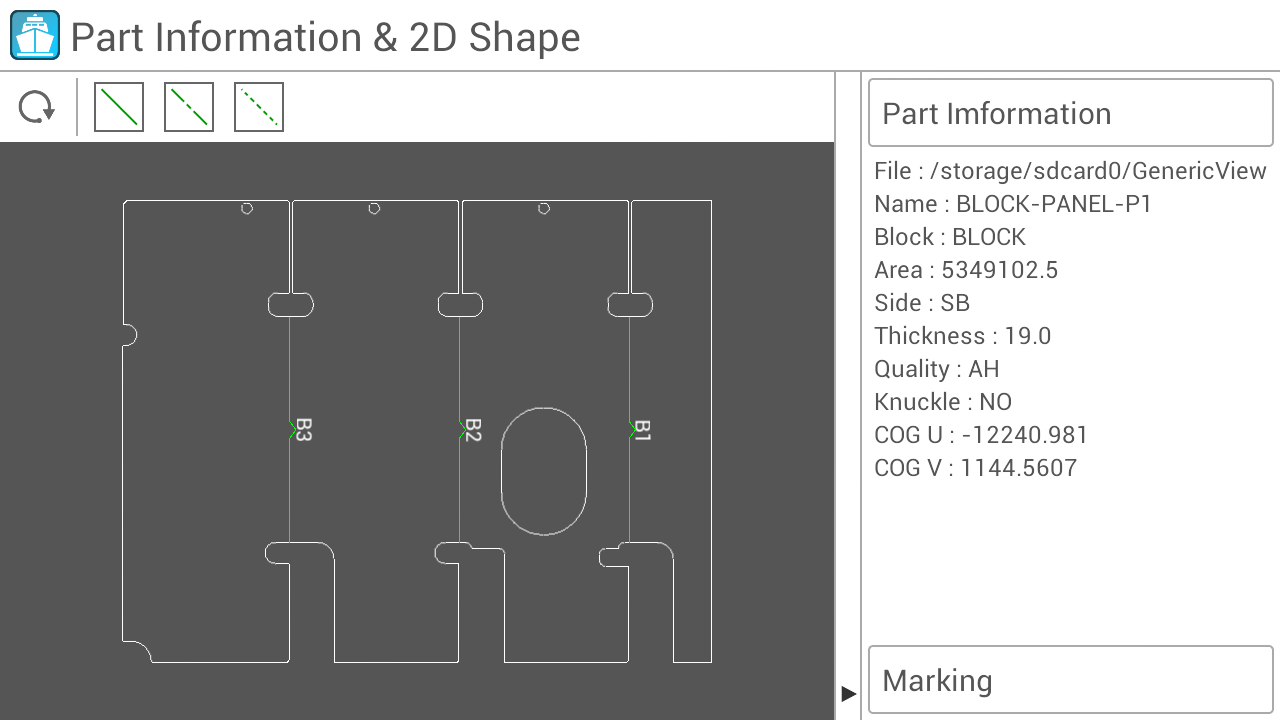

2. 2D viewr

  - Contorno exterior de forma / furo / Marcação é exibido como uma imagem 2D

  - As marcações podem ser alternados

  - Zoom-in/out, pan, rotação são possíveis

3. Configurações

  (1) As definições básicas

     - Diretório de trabalho pode ser definido.

     - A sensibilidade de rotação / filtração / zoom podem ser ajustados.

  (2) 3D configurações Modelo

     - A cor da parte selecionada pode ser alterado no arquivo explorer.

     - A cor pode ser ajustado de acordo com a amplitude da peça.

  (3) 2D Marcação configurações

     - Informações marcação Só exigido de arquivo genérico pode ser viwed definindo sobre o espectador 2D.

  (4) assistente diretório Assembléia

     - Vários arquivos gen do diretório específico pode ser estruturado como como montagem no diretório de trabalho.

  (5) Plugin

     - Visualizador genérico tem plugin que faz interface de arquivo genérico do sistema da empresa de construção naval.

     - Cada empresa de construção naval pode fazer cada interface entre o sistema próprio de desenho e visualizador genérico personalizando o espectador.
