Generic Viewer

Generieke kijker is 2D/3D viewer voor Aveva Marine (Aveva's CAD voor de scheepsbouw ontwerp) en is voor Tribon's GEN bestand voor schip structuur.

GEN bestanden welk schip lichaam 2D/3D omtrek informatie kan worden bekeken op uw smartphone of tablet

[Kenmerken]

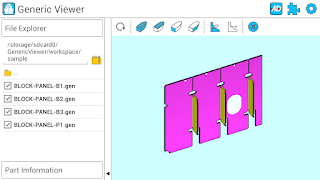

1. 3D Viewer

  - Geselecteerde delen kan worden verplaatst naar het midden of de 2D kijker

  - Het in-/uitzoomen, panning, draaien zijn mogelijk

  - ISO view, Dek uitzicht, Frame view, Lange uitzicht zijn aanwezig.

  - De informatie (Blok / Configuratiescherm naam, WCOG etc) van het geselecteerde gedeelte kan worden bekeken.

  - Diverse menu's zijn diplayed door op het gen bestand of map in de verkenner.

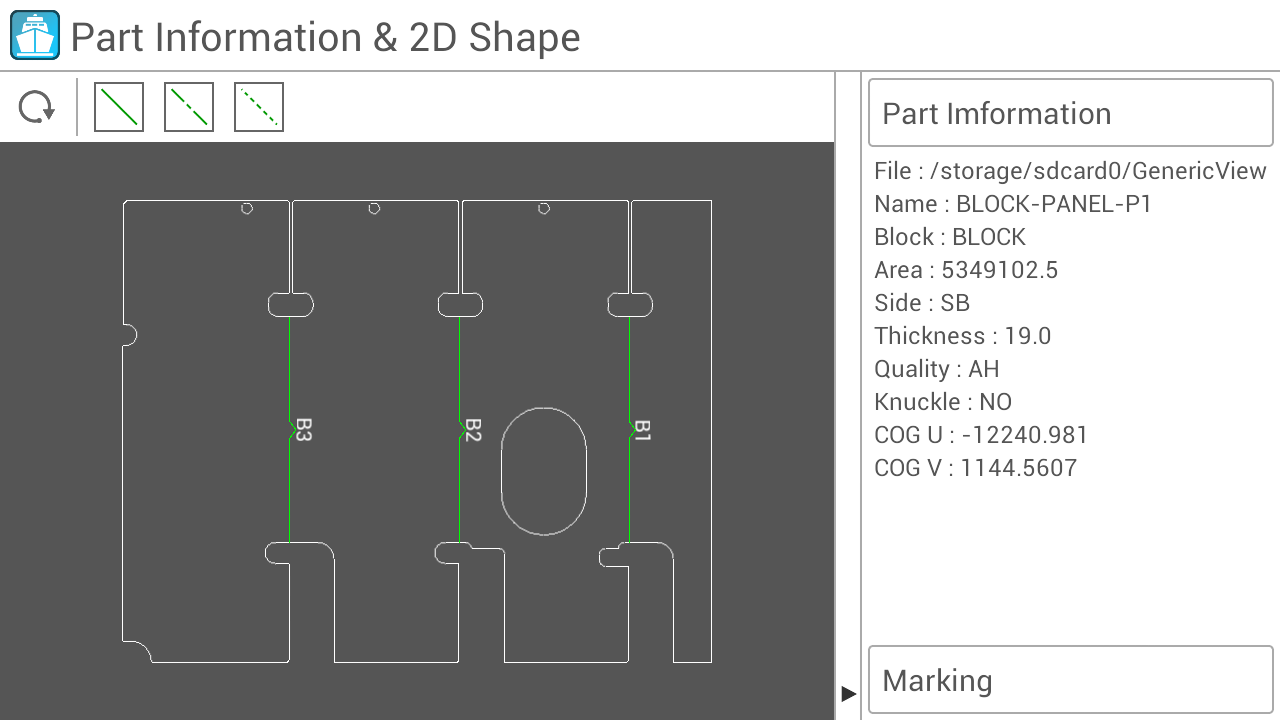

2. 2D viewr

  - Outer contour van vorm / Hole / Markering wordt weergegeven als 2D-beeld

  - Markeringen kunnen worden geschakeld

  - Het in-/uitzoomen, panning, draaien zijn mogelijk

3. Instellingen

  (1) Basisinstellingen

     - Working directory kan worden ingesteld.

     - De gevoeligheid van omwenteling / pannen / zoomen kan worden aangepast.

  (2) 3D Model instellingen

     - De kleur van het geselecteerde gedeelte kan worden gewijzigd op de file explorer.

     - De kleur kan worden ingesteld op basis van het deel van de weidsheid.

  (3) 2D Markering instellingen

     - Alleen nodig generic bestand markeren van informatie kan worden viwed door op de 2D-viewer.

  (4) Montage directory tovenaar

     - Meerdere gen bestanden van de specifieke directory kan worden gestructureerd als soortgelijke montage in de werkmap.

  (5) Plugin

     - Generieke kijker plugin die generieke file-interface van het systeem van de scheepsbouw onderneming maakt.

     - Elke scheepsbouw bedrijf kan elk eigen interface tussen tekening systeem en generieke viewer te maken door het aanpassen van de kijker.
