CAD Assistant

OPEN CASCADE CAD Assistant para Android é um visualizador offline e conversor para CAD 3D e modelos de malha.

Se você deseja utilizar esta tecnologia para o desenvolvimento de soluções customizadas para o seu negócio, entre em contato conosco em:

https://dev.opencascade.org/webform/contact_us

Visualização e conversão de modelos CAD básicos

A funcionalidade básica é fornecida pelo componente CAD Data Exchange da Open CASCADE Technology (OCCT).

Os formatos de arquivo e dados suportados são:

- BREP: formato OCCT nativo para geometria de formas, topologia e estrutura de montagem.

- IGES (5.1 e 5.3): geometria da forma, cores, nomes de objetos de nível superior, informações de arquivo.

- STEP (AP203 e AP214): geometria da forma, estrutura da montagem, cores, nomes, propriedades de validação, informações do arquivo.

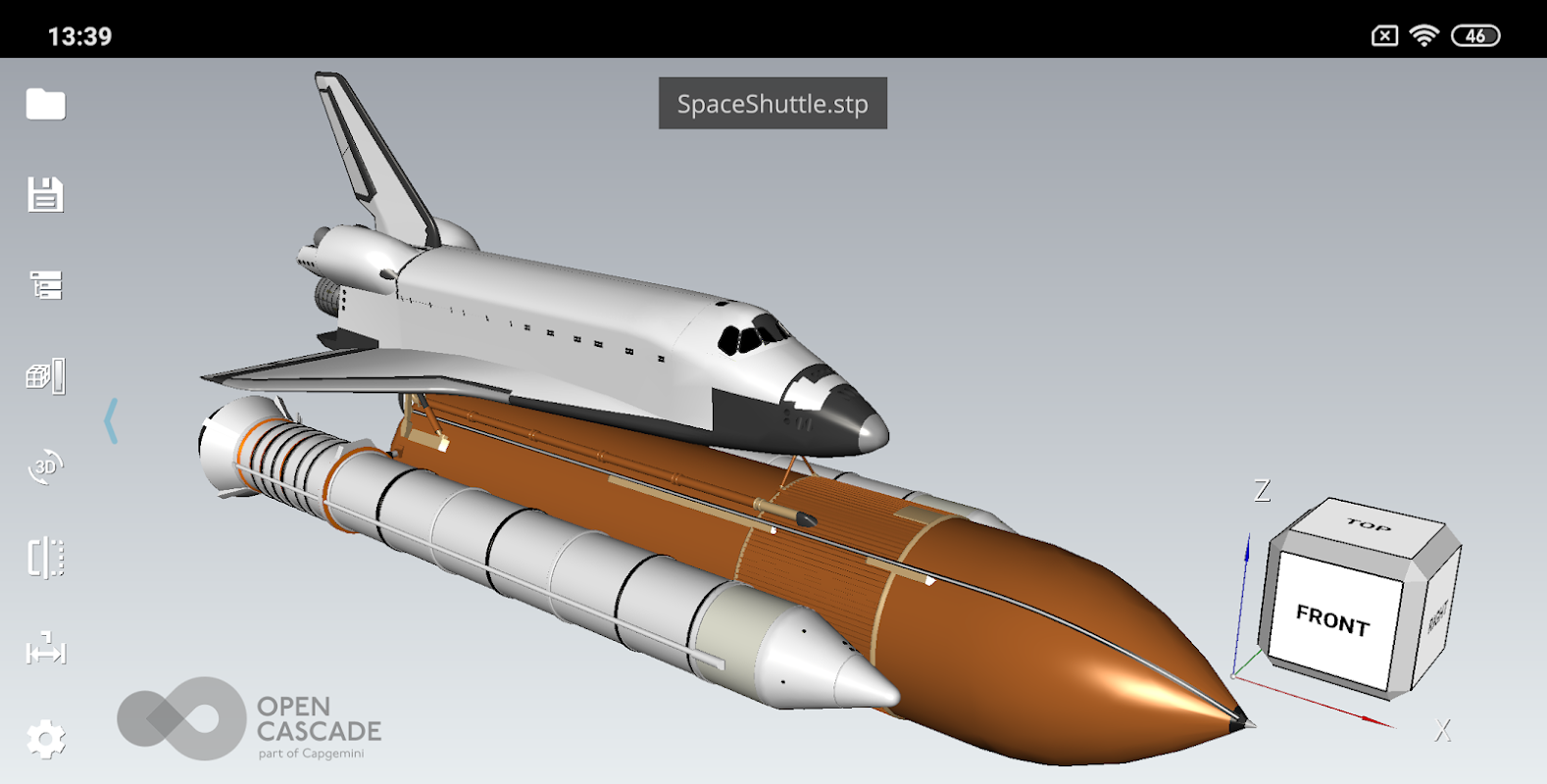

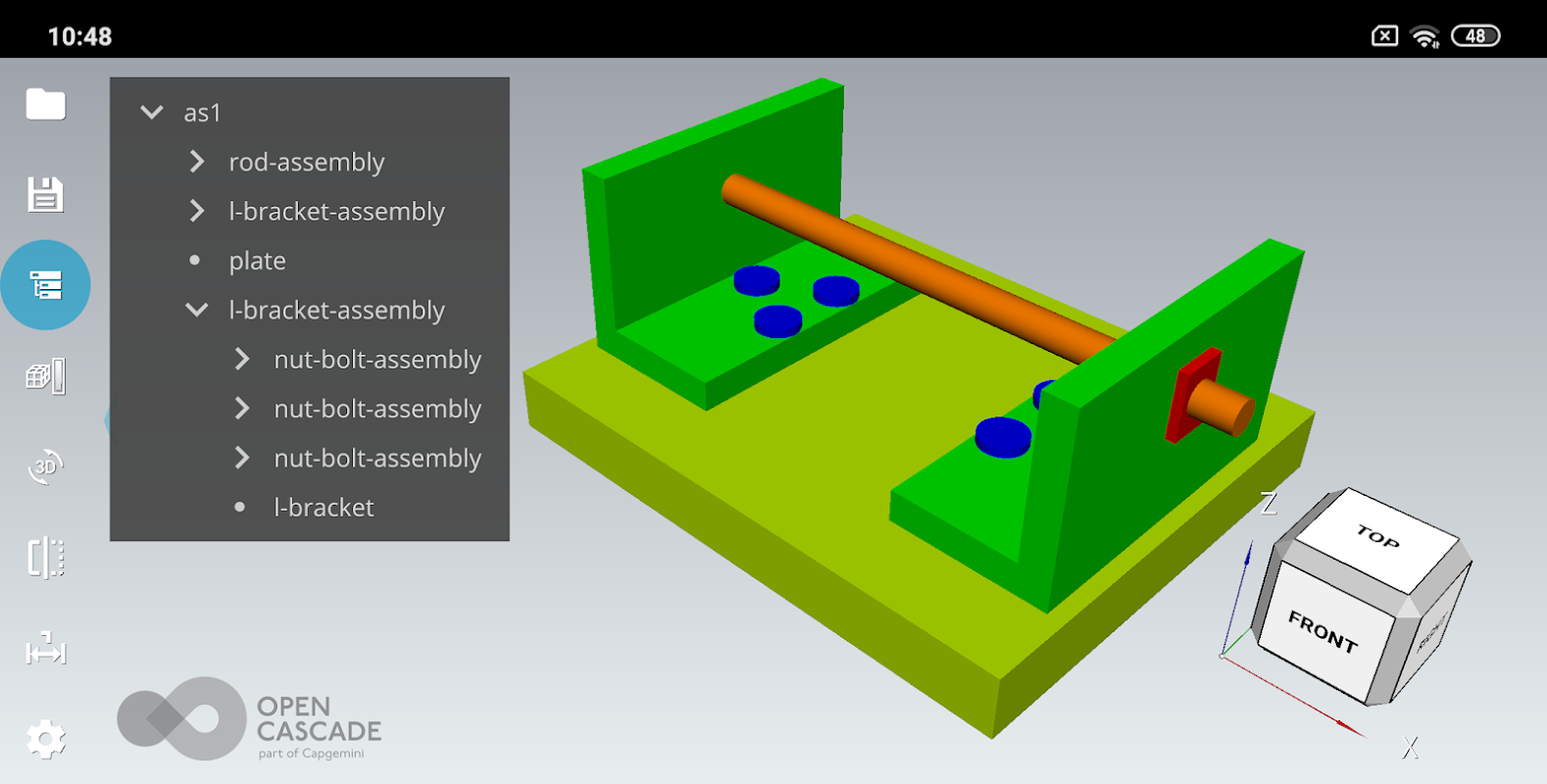

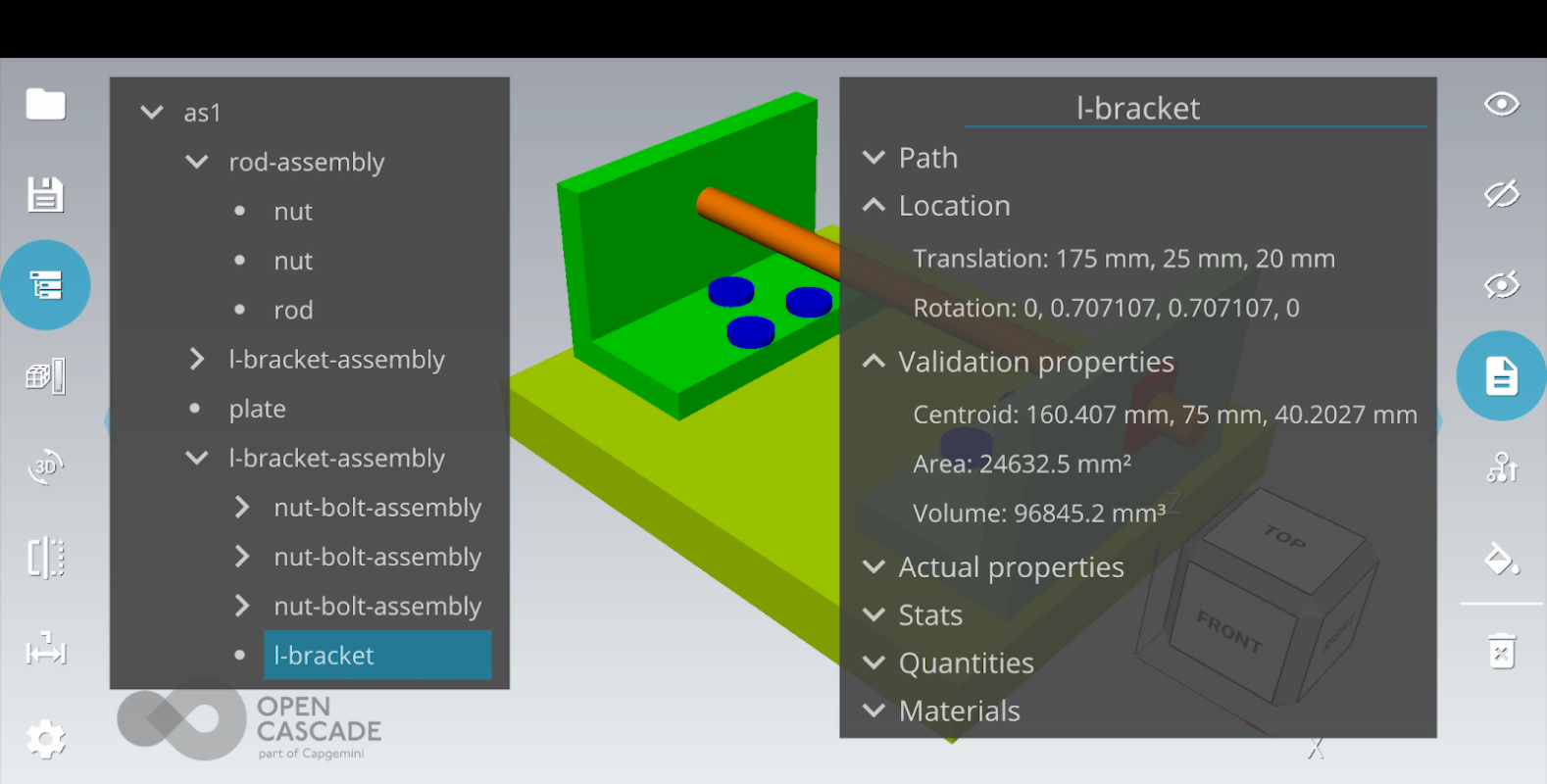

A estrutura de montagem do modelo pode ser navegada através do navegador em árvore. Os componentes da montagem podem ser ocultados ou mostrados conforme necessário para inspecionar o modelo. A submontagem ou peça selecionada pode ser consultada quanto às suas propriedades.

O modelo CAD (peça inteira ou selecionada ou submontagem) pode ser exportado para qualquer um dos formatos de CAD ou malha suportados.

Visualizando dados de malha

A funcionalidade adicional é a visualização de modelos de malha com dados associados, implementados usando o componente de visualização de malha do OCCT.

Os formatos de malha suportados são:

- glTF é um padrão aberto para ativos 3D.

- STL é o padrão de fato na impressão 3D.

- PLY tem capacidade para armazenar dados associados a nós e elementos de malha. Se você tiver em seu aplicativo um modelo representado por malha, ele pode ser salvo facilmente no formato PLY e visualizado em um tablet. Dados adicionais (cor RGB ou escalar) podem ser adicionados a cada polígono ou nó.

- OBJ é padrão para animação 3D e é compatível com a maioria dos aplicativos gráficos 3D.

- JT é o padrão ISO para visualização eficiente de dados CAD 3D.

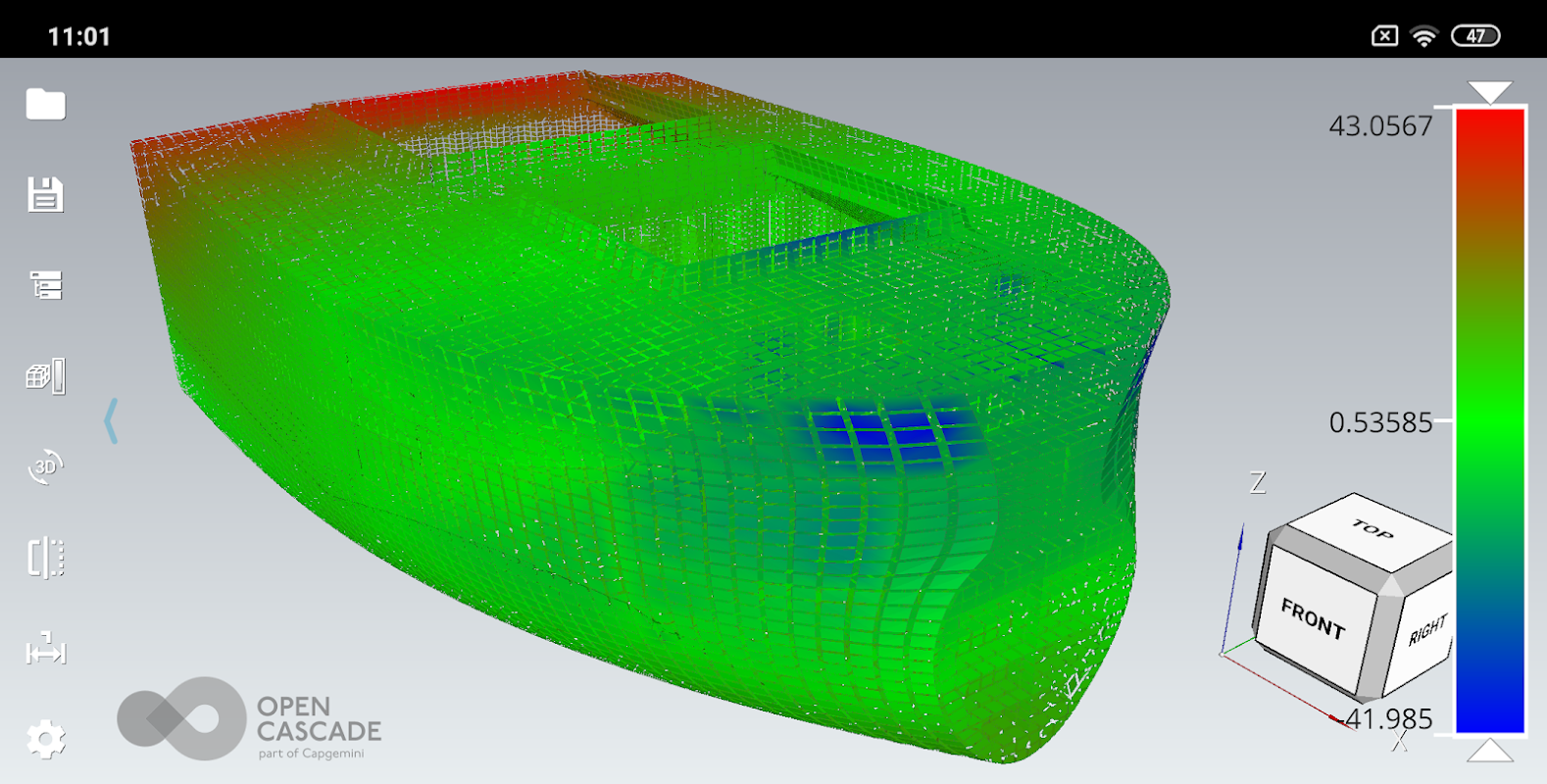

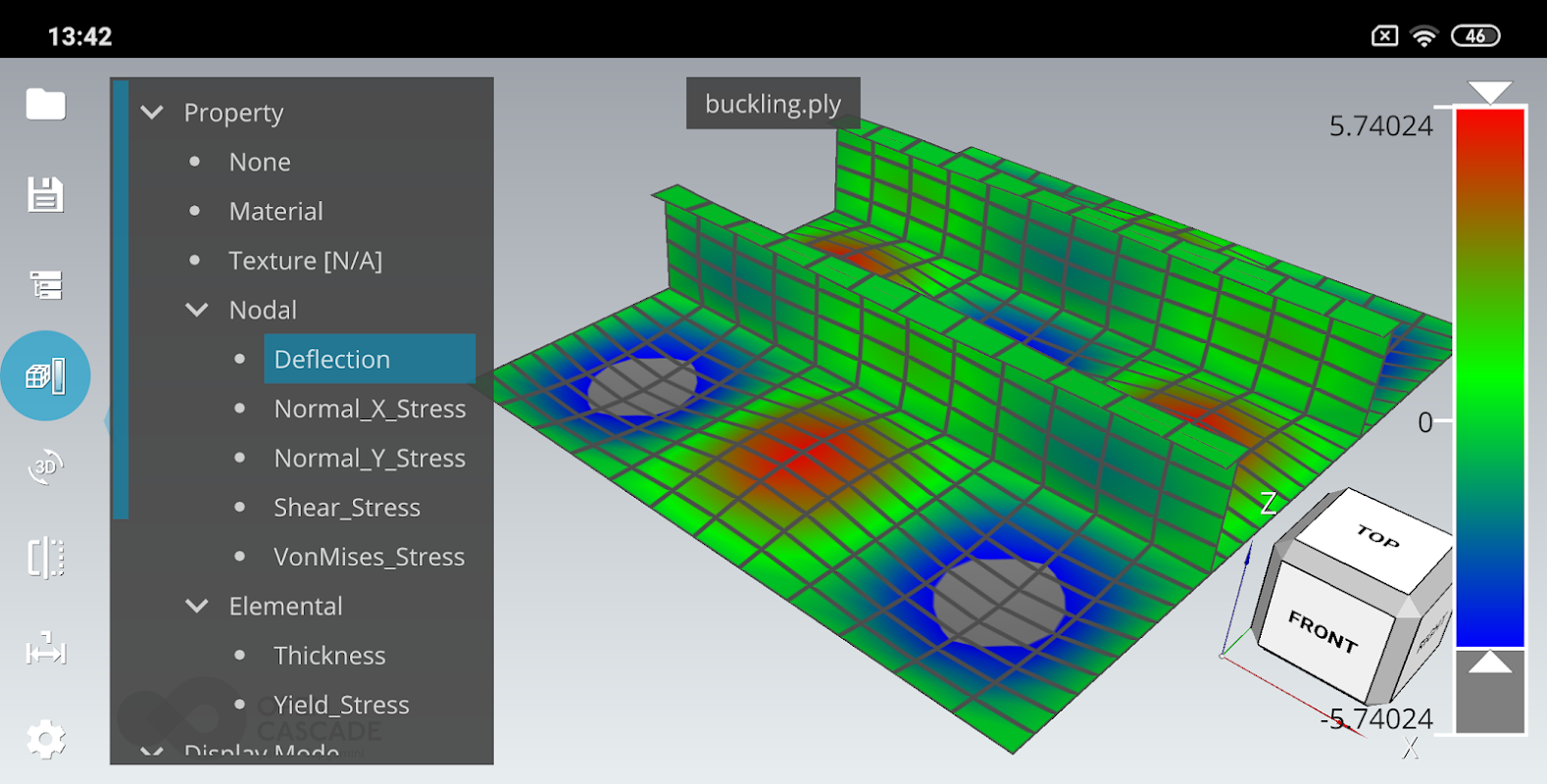

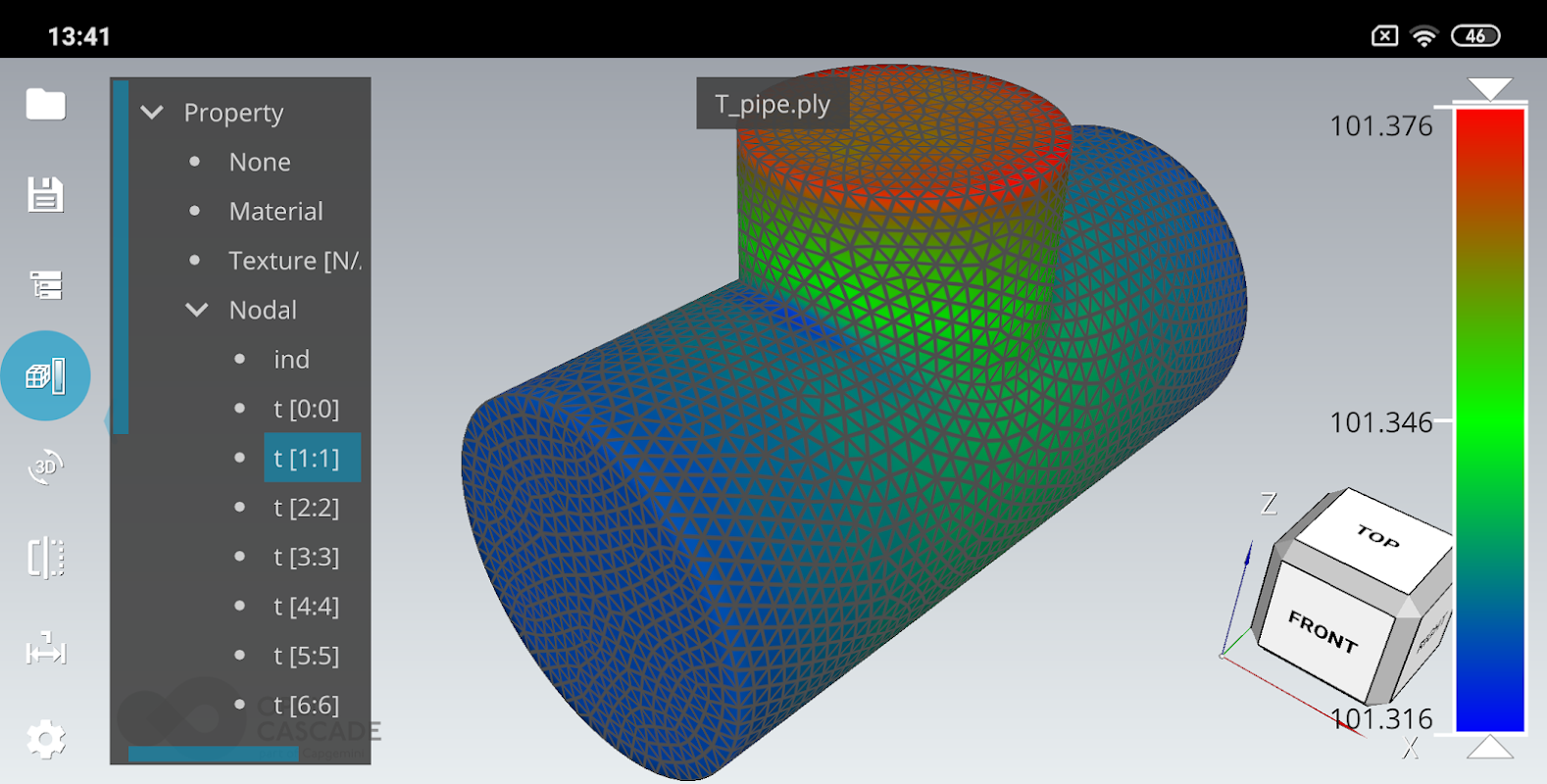

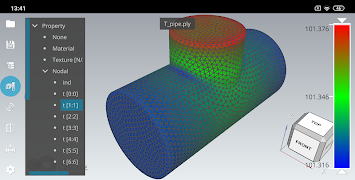

O CAD Assistant permite que você visualize a malha em wireframe, sombreado e reduzido. Se a malha contém texturas, cores ou dados escalares associados, ela pode ser visualizada com elementos coloridos de acordo com a propriedade selecionada. Para quantidades escalares, a escala de cores interativa é mostrada, fornecendo controles para manipular o intervalo de quantidades exibidas.

Operações comuns

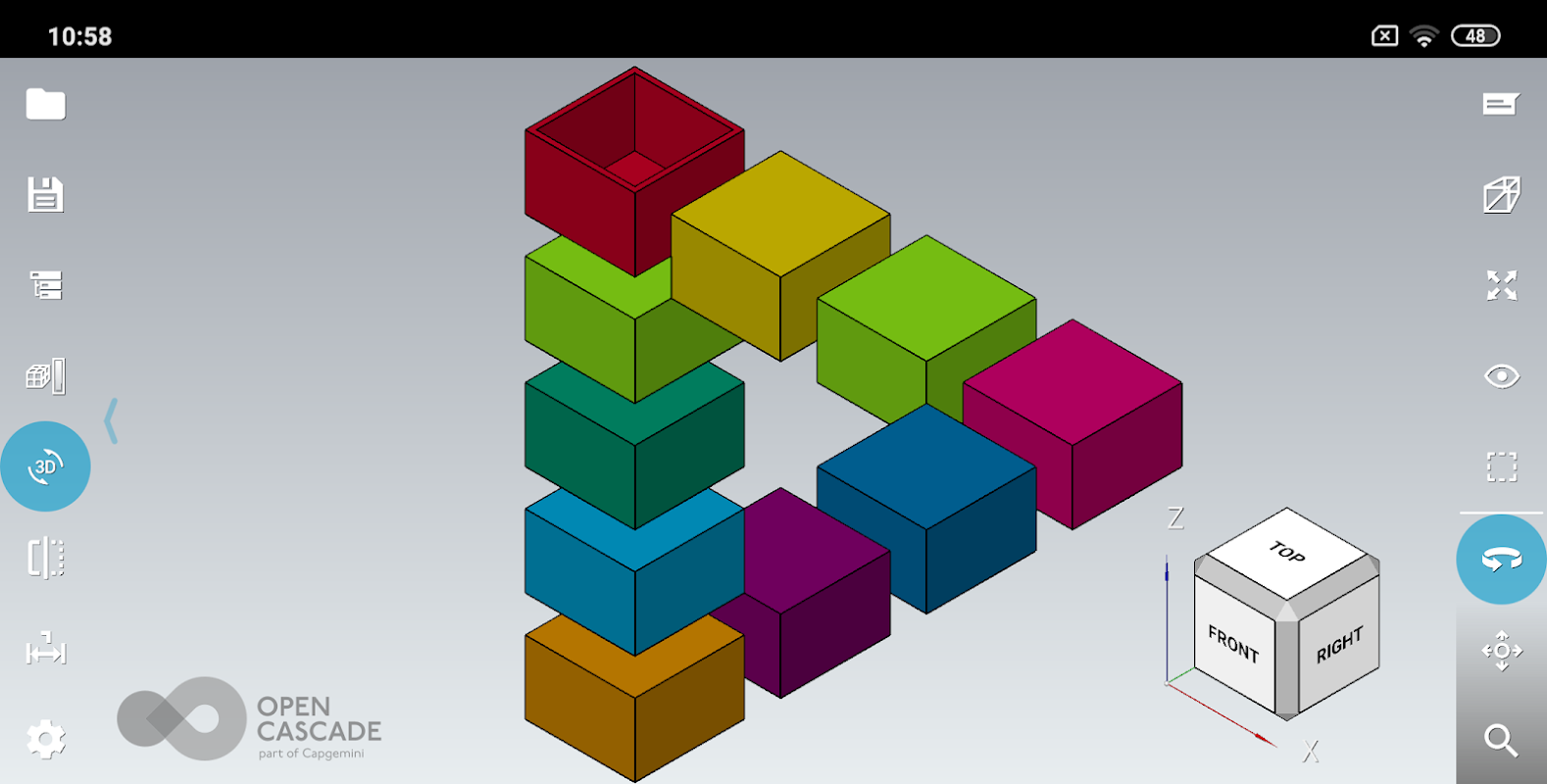

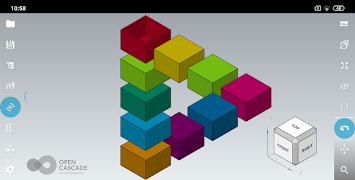

O CAD Assistant para Android é otimizado para dispositivos com tela multitoque e fornece manipulação intuitiva da visualização 3D por meio de gestos com os dedos.

A barra de ferramentas à esquerda fornece botões para ajustar o modelo à janela e escolher vistas padrão. O submenu de configurações fornece acesso às opções do visualizador e do aplicativo, informações do arquivo e registro de mensagens.

Os arquivos podem ser abertos do armazenamento local (memória interna ou cartão SD). O CAD Assistant se integra ao Android para que os aplicativos que oferecem suporte a associações de arquivos o iniciem para abrir arquivos de tipos relevantes. Por exemplo, você pode abrir o arquivo STEP enviado a você por e-mail com um simples clique no anexo no cliente de e-mail.

Os modelos CAD podem ser salvos no formato STEP, IGES ou BREP como dados CAD; Modelos CAD e de malha podem ser salvos no formato PLY, STL ou OBJ como dados poligonais. A caixa de diálogo Salvar arquivo também permite salvar a imagem atual do modelo no formato PNG. Se o diretório de destino Mail for selecionado, o cliente de e-mail será iniciado automaticamente com o arquivo salvo como anexo.

Dispositivos suportados

O CAD Assistant foi testado para funcionar em uma ampla variedade de tablets e smartphones modernos. Observe, no entanto, que ele é otimizado para orientação de tela em paisagem, o que pode ser inconveniente em telefones.

O aplicativo requer OpenGL ES 3.0+.

Limitações

Dependendo do dispositivo, a abertura de arquivos grandes pode demorar. Dispositivos com processador gráfico de baixo alcance podem ser lentos na exibição de modelos grandes e o sistema pode fechar o aplicativo (silenciosamente) se o modelo exigir mais memória do que a disponível no dispositivo.

Veja mais em https://www.opencascade.com/content/cad-assistant

Feedback

Agradecemos seus comentários sobre o Google Play ou em nosso Fórum do usuário em https://dev.opencascade.org/forums/open-cascade-applications
