Pipedata-Plus

Para o acesso fácil e rápido ao, peso e tubulações informações dimensional.

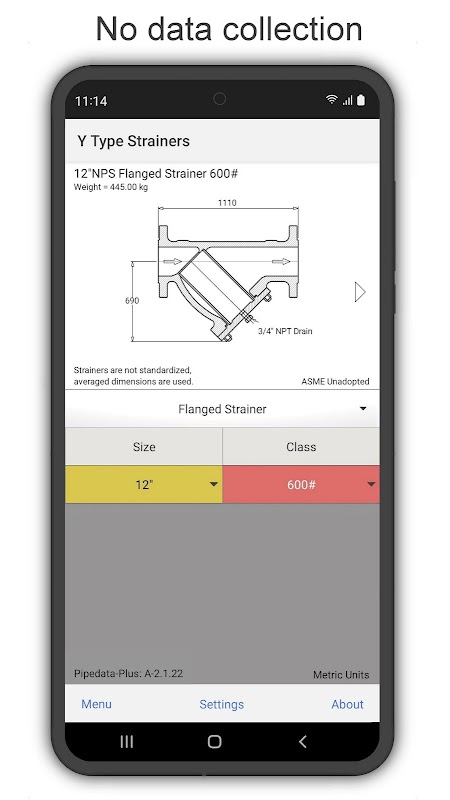

A Pipedata-Plus possui informações dimensionais e de peso para mais de 160 componentes de tubulações comuns com a adição de especialidades como filtros, camadas de solda etc. A Pipedata-Plus também inclui os auxílios de projeto, vãos seguros, flexibilidade de tubos, espaçamento e muito mais. A interface é aprimorada com componentes e parâmetros codificados por cores.

Com base nas mais recentes especificações dimensionais de tubulação da ASME, ele mostra as unidades métricas e frações de polegadas, NPS e DN dos tubos e inclui pesos de válvula auditados, pesos de flange, pesos de tubulação e todos os pesos de componentes de tubulação.

RESUMO DE DADOS

Pipedata Fornece

Dimensões e Pesos de Tubulação

Dimensões e pesos de flange

Dimensões e Pesos da Válvula

Dimensões e Pesos dos Acessórios de Tubulação

para os seguintes componentes:

FLANGES

Flanges ASME B16.5

Flange WeldNeck

Deslizamento na flange

Flange Cega

Flange Rosqueada

Flange de SocketWeldedFlangeLapped

Flange Long Neck de Solda

Flanges da Série A ASME B16.47

Flange WeldNeck

Flange Cega

Flanges da Série B ASME B16.47

Flange WeldNeck

Flange Cega

Flanges de Orifício ASME B16.36

Pescoço de solda

Escorregar em

Rosqueado

Flanges API-6A

API tipo 6B

Pescoço de solda

Flange Rosqueada

Cego

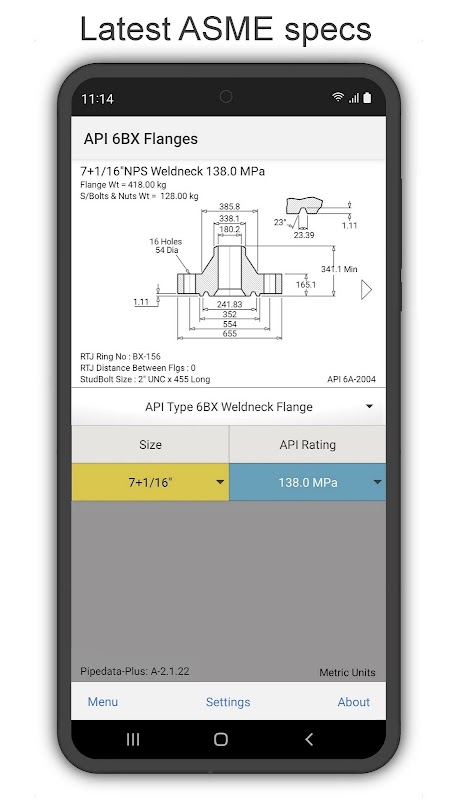

Tipo de API 6BX

Pescoço de solda

Flange cega e de teste

Flanges Redutoras AMSE B16.5

Rosqueado

Escorregar em

Flanges Compactas ASME

Padrão

Giro

Cego

Hub e braçadeira

Conector de Tubo de Braçadeira

Flanges DIN EN1092-1: 2013

Flange Cega

Flange Rosqueada

Flange Plana

Flange Weldneck

Flange Lapidada

Flanges BS 10

TABELAS A, D, E, F, H, J, K.R & S

VÁLVULAS

ASME B16.10

Válvulas Flangeadas

Válvula de gaveta

Válvula global

Válvula de esfera

Válvula de controle (para layout)

Swing Check

Verificação de bolacha

Borboleta Borboleta

Lug tipo borboleta

Válvulas Buttwelded

Portão

Globo

Válvula de esfera

Verifica

Válvulas Rosqueadas

Portão

Globo

Verificação horizontal

Verificação vertical

Válvulas Socketwelded

Portão

Globo

Verificação horizontal

Verificação vertical

CORTINAS E ESPAÇADORES

ASME B16.48

Espetáculo cego

Linha Spade e Spacer

Pá reversível do tipo masculino de RTJ

Pá Masculino Tipo RTJ

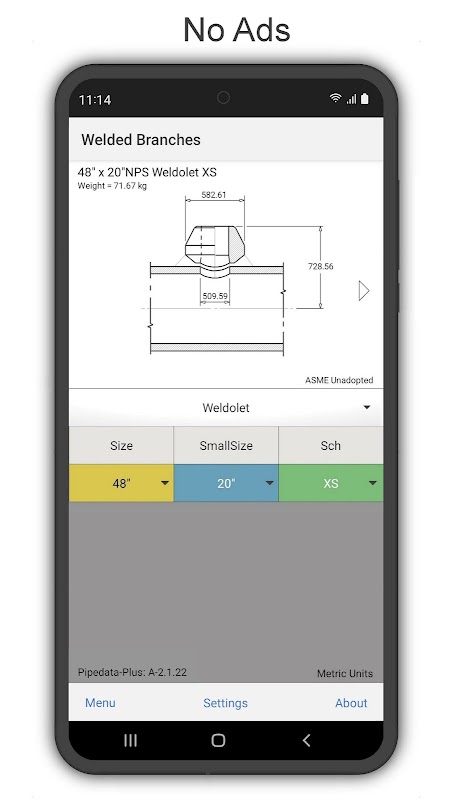

FILIAIS SOLDADOS

Olets

ButtWelded

Rosqueado

SocketWelded

Weldoflange

Elbowflange

Latroflange

Nipoflange

JUNTAS

Nenhum Anel Flat Metálico para Flanges ASME B16.5

Nenhum anel liso metálico para ASME B16.47 Series A Flanges

Nenhum anel liso metálico para ASME B16.47 Flanges da série B

Ferida espiral para flanges ASME B16.5

Ferida em espiral para flanges ASME B16.47 série A

Ferida em espiral para Flanges ASME B16.47 Série B

Anel de ferro macio RTJ tipo R - ASME B16.21

Anel de ferro macio RTJ tipo RX - ASME B16.21

Anel de ferro macio RTJ tipo BX - ASME B16.21

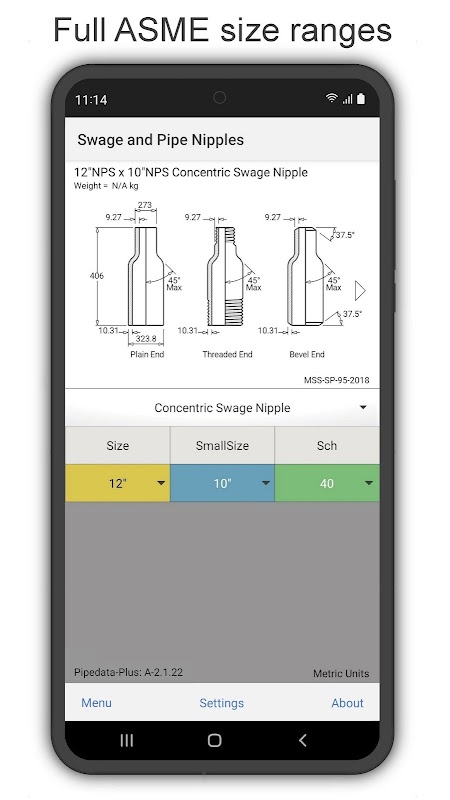

TUBOS DE TUBO

ASME B16.9 e ASME B16.11

Soldada

Rosqueado

Soquete soldado

TUBO

ASME B16.10M / 19M

Tubo por horário

Tubulação pela espessura de parede

NUTS

Porcas ISO

Porcas UNC

DESIGN AIDS

Dimensões Compostas ASME

Flexibilidade de Tubo

Perna De Tubo

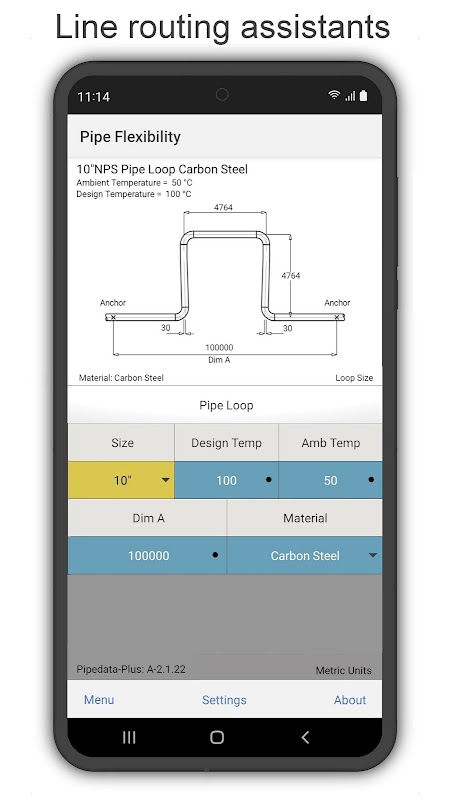

Laço de tubulação

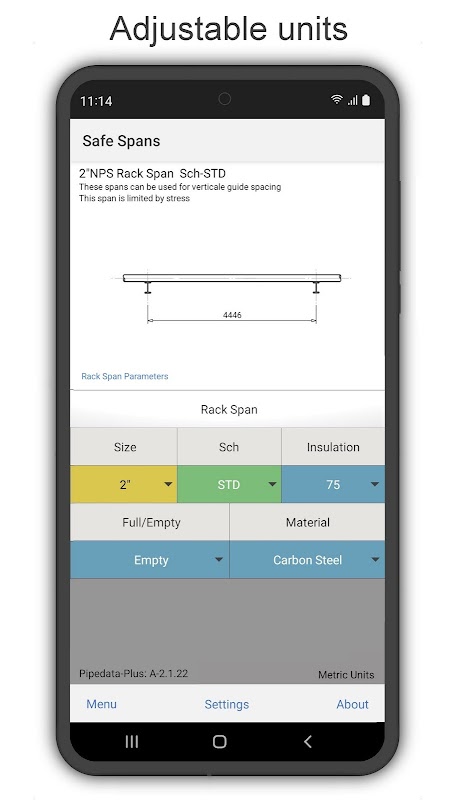

Períodos seguros

Seguras de rack seguras

Espaçamento Seguro para Tubos

Espaçamento de Tubulação Segura com Isolamento

Espaçamento de Tubulação Flangeada Segura

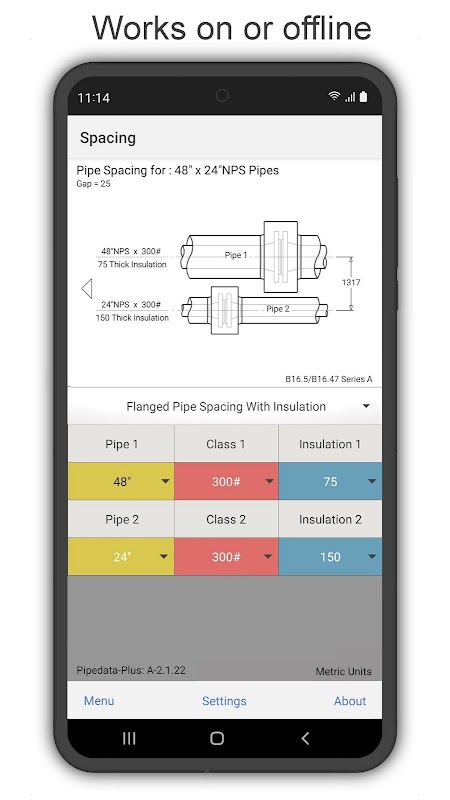

Espaçamento de tubulação flangeada segura com isolamento
