Pipedata-Plus

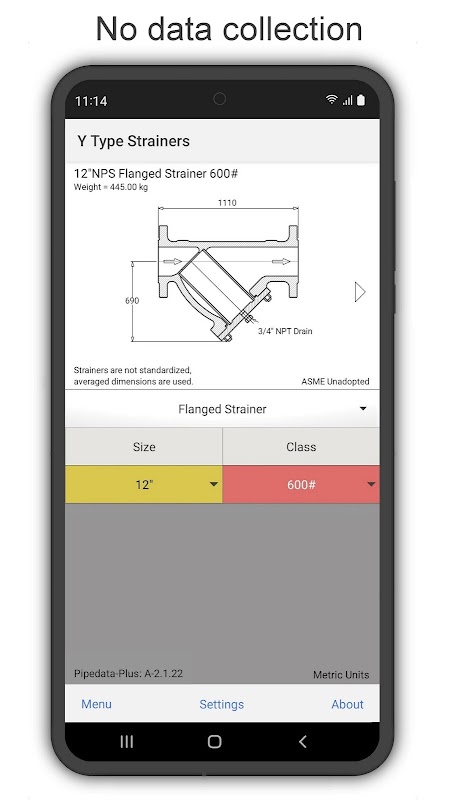

Pipedata-Plusには、160種類以上の一般的な配管部品の寸法情報と重量情報があり、ストレーナー、溶接フランジなどのスペシャリティを追加しています。Pipedata-Plusには、設計支援、安全スパン、パイプの柔軟性、間隔などが含まれます。インタフェースは、色分けされたコンポーネントとパラメータで強化されています。

最新のASME配管寸法仕様に基づいて、メトリック、米国慣習単位とインチ分率、NPSとDN配管サイズを表示し、監査されたバルブ重量、フランジ重量、パイプ重量、すべての配管部品重量を表示します。

データ要約

Pipedata提供

配管寸法と重量

フランジの寸法と重量

バルブの寸法と重量

配管継手寸法と重量

次のコンポーネントの場合：

フランジ

ASME B16.5フランジ

ウェルドネックフランジ

スリップオンフランジ

ブラインドフランジ

ねじフランジ

SocketWeldedFlangeLappedフランジ

長い溶接ネックフランジ

ASME B16.47シリーズAフランジ

ウェルドネックフランジ

ブラインドフランジ

ASME B16.47シリーズBフランジ

ウェルドネックフランジ

ブラインドフランジ

オリフィスフランジASME B16.36

ウェルドネック

スリップオン

ねじ切り

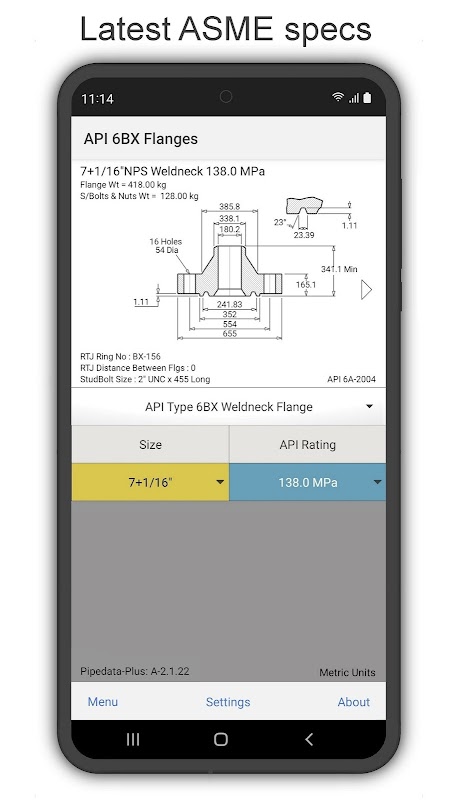

API-6Aフランジ

APIタイプ6B

ウェルドネック

ねじフランジ

ブラインド

APIタイプ6BX

ウェルドネック

ブラインドとテストフランジ

フランジを減らすAMSE B16.5

ねじ切り

スリップオン

ASMEコンパクトフランジ

標準

スイベル

ブラインド

ハブとクランプ

ハブクランプパイプコネクタ

Din Flanges EN1092-1：2013

ブラインドフランジ

ねじフランジ

フラットフランジ

ウェルドネックフランジ

ラップされたフランジ

BS 10フランジ

テーブルA、D、E、F、H、J、K.R＆S

バルブ

ASME B16.10

フランジ付きバルブ

仕切り弁

グローブバルブ

ボールバルブ

コントロールバルブ（レイアウト用）

スイングチェック

ウェハチェック

ウェーハタイプバタフライ

ラグタイプバタフライ

ブタ溶接バルブ

ゲート

グローブ

ボールバルブ

チェック

ねじ切り弁

ゲート

グローブ

水平チェック

垂直方向の確認

ソケット式バルブ

ゲート

グローブ

水平チェック

垂直方向の確認

ブラインドとスペーサー

ASME B16.48

眼鏡ブラインド

ラインスペードとスペーサー

RTJ男性型リバーシブルスペード

RTJ男性タイプラインスペード

溶接されたブランチ

Olets

バットウェルド

ねじ切り

SocketWelded

Weldoflange

エルボーフラング

Latroflange

ニポランジェ

ガスケット

なしASME B16.5フランジ用メタルフラットリング

なしASME B16.47シリーズAフランジ用メタルフラットリング

なしASME B16.47シリーズBフランジのためのメタリックフラットリング

ASME B16.5フランジのスパイラル傷

ASME B16.47シリーズAフランジ用スパイラル傷

ASME B16.47シリーズBフランジ用スパイラル傷

RTJ軟鉄リングタイプR - ASME B16.21

RTJ軟鉄リングタイプRX - ASME B16.21

RTJ軟鉄リングタイプBX - ASME B16.21

パイプ継手

ASME B16.9およびASME B16.11

突き合わせ溶接

ねじ切り

ソケット溶接

パイプ

ASME B16.10M / 19M

スケジュールによるパイプ

壁の厚さによるパイプ

ナッツ

ISOナッツ

UNCナッツ

デザインエイズ

ASMEコンポジット寸法

パイプの柔軟性

パイプの脚

パイプループ

安全範囲

安全なラックスパン

安全なパイプの間隔

断熱材付き安全パイプ間隔

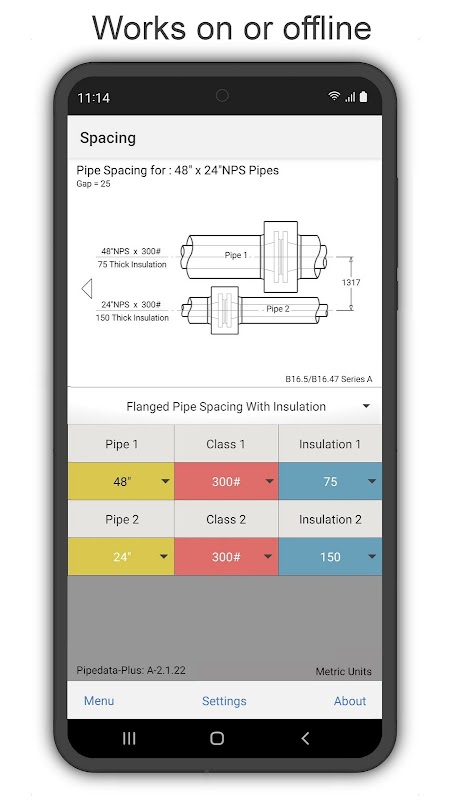

安全なフランジ付きパイプの間隔

絶縁付き安全フランジ付きパイプ間隔
