Pipedata-Plus

Per facile e veloce accesso a, il peso e le tubazioni informazioni di progettazione tridimensionale.

Pipedata-Plus ha informazioni dimensionali e di peso per oltre 160 componenti comuni delle tubazioni, con l'aggiunta di specialità come filtri, saldature, ecc. Pipedata-Plus include anche gli ausili per la progettazione, le campate sicure, la flessibilità delle tubazioni, la spaziatura e altro. L'interfaccia è arricchita con componenti e parametri con codice colore.

Basato sulle più recenti specifiche dimensionali delle tubazioni ASME, mostra le dimensioni metriche, unità usuali e frazioni in pollici, dimensioni dei tubi NPS e DN e include pesi delle valvole controllati, pesi delle flange, pesi dei tubi e tutti i pesi dei componenti delle tubazioni.

RIEPILOGO DEI DATI

Pipedata fornisce

Dimensioni e pesi delle tubazioni

Dimensioni flangia e pesi

Dimensioni e pesi della valvola

Raccordi per tubazioni Dimensioni e pesi

per i seguenti componenti:

FLANGE

ASME B16.5 Flange

Flangia WeldNeck

Slip On Flange

Flangia cieca

Flangia filettata

Flangia con rivestimento a sbalzo

Flangia a collo lungo per saldatura

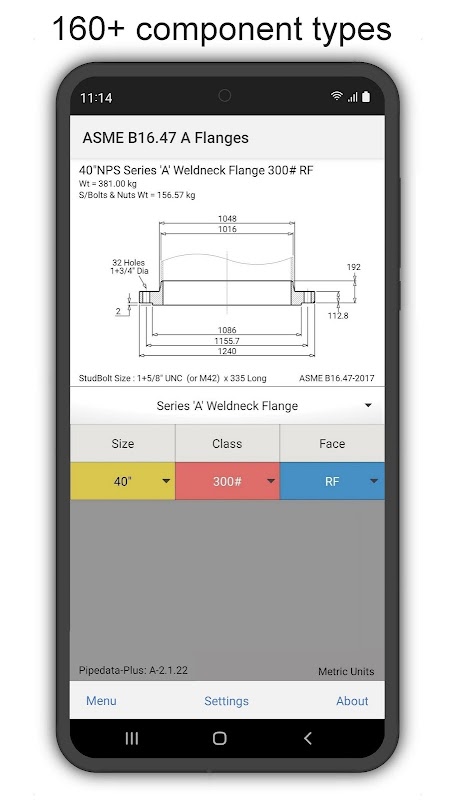

Flange ASME serie B16.47

Flangia WeldNeck

Flangia cieca

Flange ASME B16.47 serie B.

Flangia WeldNeck

Flangia cieca

Orifice Flange ASME B16.36

weldneck

Scivolare su

filettato

Flange API-6A

API Type 6B

weldneck

Flangia filettata

Cieco

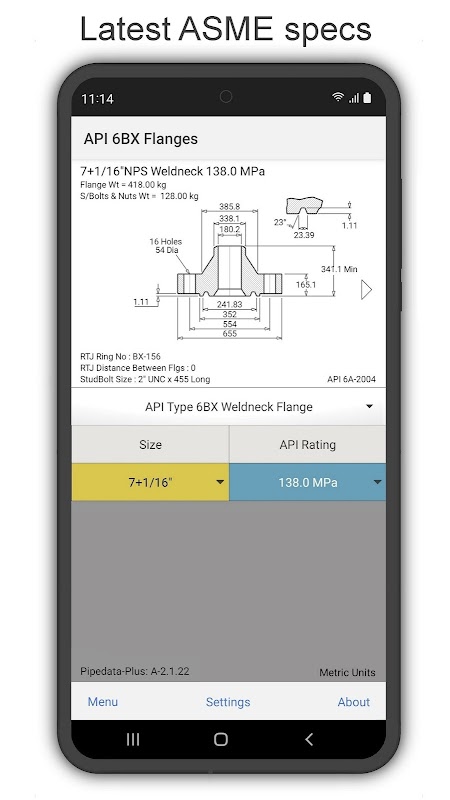

API Type 6BX

weldneck

Flangia cieca e test

Riduzione delle flange AMSE B16.5

filettato

Scivolare su

Flange compatte ASME

Standard

perno

Cieco

Hub e Clamp

Connettore tubo morsetto mozzo

Flange DIN EN1092-1: 2013

Flangia cieca

Flangia filettata

Flangia piatta

Flangia Weldneck

Flangia lambita

Flange BS 10

TABELLE A, D, E, F, H, J, K.R & S

VALVOLE

ASME B16.10

Valvole flangiate

Gate Valve

Valvola a globo

Valvola a sfera

Control Valve (per layout)

Swing Check

Controllo Wafer

Tipo di wafer Farfalla

Lug tipo farfalla

Valvole saldate

cancello

Globo

Valvola a sfera

Dai un'occhiata

Valvole filettate

cancello

Globo

Controllo orizzontale

Verticale

Valvole Socketwelded

cancello

Globo

Controllo orizzontale

Verticale

CIECHI E DISTANZIALI

ASME B16.48

Spettacolo cieco

Line Spade e Spacer

Tipo di maschio reversibile vanga RTJ

Maschio a linea tipo RTJ

RAMI SALDATI

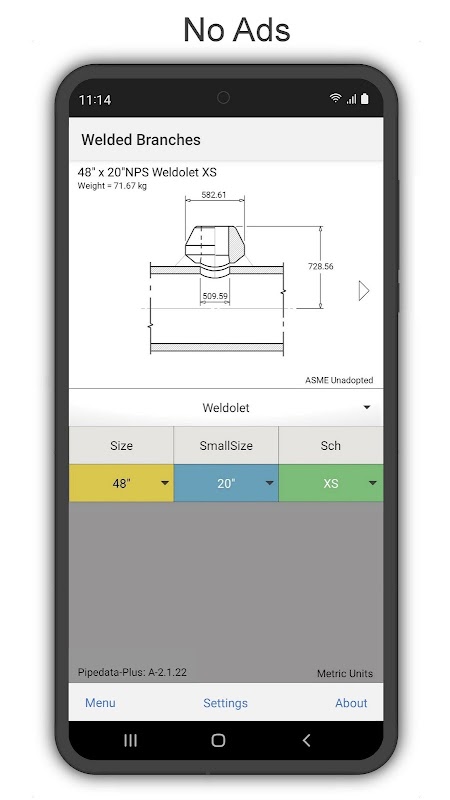

oleti

ButtWelded

filettato

SocketWelded

Weldoflange

Elbowflange

Latroflange

Nipoflange

GUARNIZIONI

Nessuno Anello piatto metallico per flange ASME B16.5

Nessuno Anello piatto metallico per flange ASME serie B16.47

Nessuno Anello piatto metallico per flange ASME B16.47 serie B.

Ferita a spirale per flange ASME B16.5

Ferita a spirale per flange ASME serie B16.47

Ferita a spirale per flange ASME B16.47 serie B.

Anello in ferro dolce RTJ tipo R - ASME B16.21

Anello in ferro dolce RTJ tipo RX - ASME B16.21

Anello in ferro dolce RTJ tipo BX - ASME B16.21

RACCORDI TUBI

ASME B16.9 e ASME B16.11

Testa saldata

filettato

Presa saldata

TUBO

ASME B16.10M / 19M

Pipa per programma

Spessore del tubo per parete

NOCCIOLINE

ISO

Noci UNC

DESIGN AIDS

Dimensioni composite ASME

Flessibilità del tubo

Gamba del tubo

Pipe Loop

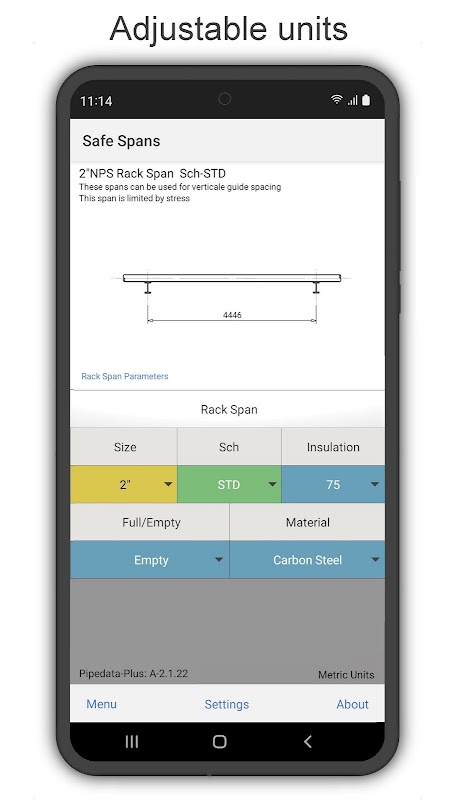

Campate sicure

Spazi rack sicuri

Spaziatura dei tubi sicura

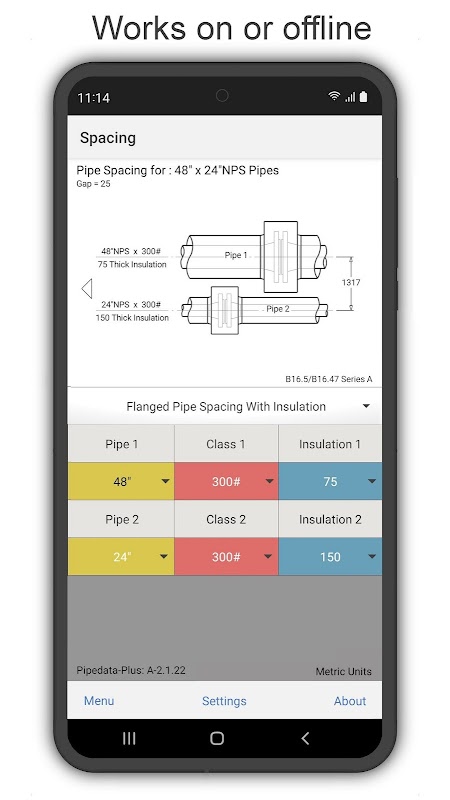

Spaziatura dei tubi sicura con isolamento

Spaziatura dei tubi con flangia sicura

Spaziatura dei tubi flangiata sicura con isolamento
