Pipedata-Plus

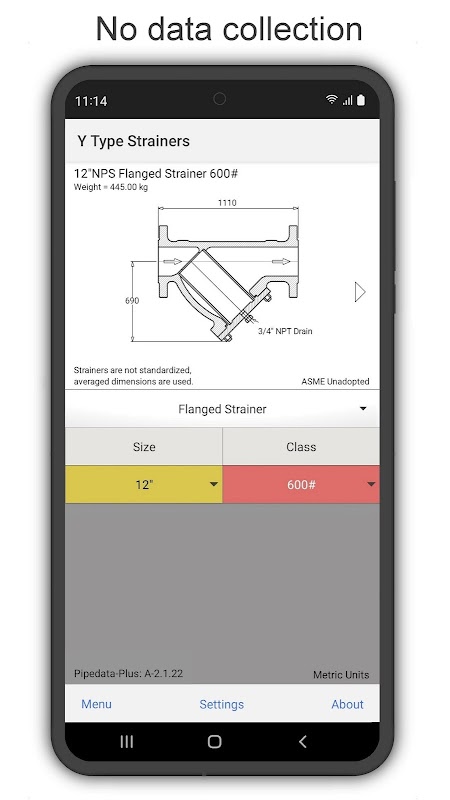

Pipedata-Plus tiene información dimensional y de peso para más de 160 componentes de tuberías comunes con la adición de especialidades como filtros, bridas de soldadura, etc. Pipedata-Plus también incluye ayudas de diseño, tramos seguros, flexibilidad de tuberías, espaciado y más. La interfaz se mejora con componentes y parámetros codificados por colores.

Basado en las últimas especificaciones dimensionales de tuberías de ASME, muestra unidades métricas, unidades usuales de EE. UU. Y fracciones en pulgadas, tamaños de tuberías NPS y DN e incluye pesos de válvulas auditados, pesos de bridas, pesos de tuberías y todos los pesos de componentes de tuberías.

RESUMEN DE DATOS

Pipedata proporciona

Dimensiones y pesos de tubería

Dimensiones y pesos de bridas

Dimensiones y pesos de la válvula

Dimensiones y pesos de las conexiones de tuberías

para los siguientes componentes:

FLANGES

Bridas ASME B16.5

Brida WeldNeck

Deslizarse en la brida

Brida ciega

Brida roscada

SocketWeldedFlangeLapped Flange

Brida de cuello de soldadura larga

ASME B16.47 Serie A bridas

Brida WeldNeck

Brida ciega

Bridas ASME B16.47 Serie B

Brida WeldNeck

Brida ciega

Bridas de orificio ASME B16.36

Soldadura de cuello

Ponerse

Roscado

Bridas API-6A

Tipo de API 6B

Soldadura de cuello

Brida roscada

Ciego

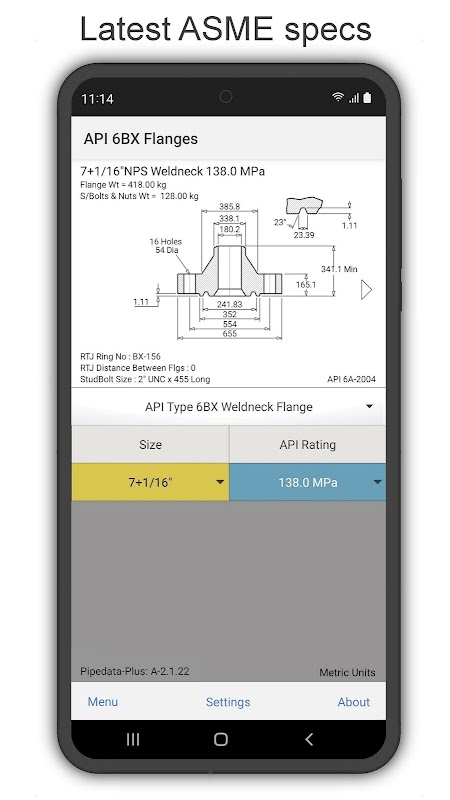

Tipo de API 6BX

Soldadura de cuello

Ciega y reborde de prueba

Bridas reductoras AMSE B16.5

Roscado

Ponerse

Bridas compactas ASME

Estándar

Girar

Ciego

Hub y abrazadera

Conector de tubo Hub-Clamp

Bridas DIN EN1092-1: 2013

Brida ciega

Brida roscada

Brida plana

Brida Weldneck

Brida solapada

Bridas BS 10

TABLAS A, D, E, F, H, J, K.R & S

VÁLVULAS

ASME B16.10

Válvulas con bridas

Válvula de compuerta

Válvula de globo

Válvula de bola

Válvula de control (para el diseño)

Swing Check

Wafer Check

Tipo de oblea Mariposa

Tipo de oreja mariposa

Válvulas Buttwelded

portón

Globo

Válvula de bola

Comprobar

Válvulas roscadas

portón

Globo

Verificación horizontal

Verificación vertical

Válvulas con solenoide

portón

Globo

Verificación horizontal

Verificación vertical

PERSIANAS Y ESPACIADORES

ASME B16.48

Espectáculo ciego

Line Spade y Spacer

Tipo masculino RTJ pala reversible

RTJ Male Type Line Spade

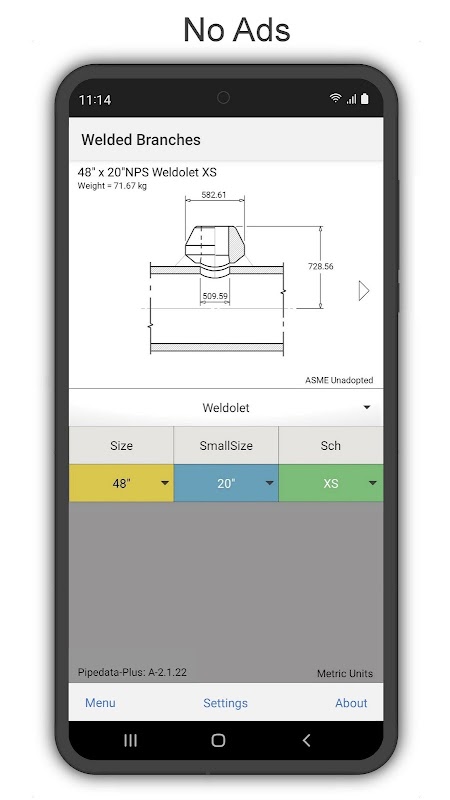

SUCURSALES SOLDADOS

Olets

ButtWelded

Roscado

SocketWelded

Weldoflange

Elbowflange

Latroflange

Nipoflange

JUNTAS

Ninguno Anillo plano metálico para bridas ASME B16.5

Ninguno Anillo plano metálico para ASME B16.47 Bridas de la serie A

Ninguno Anillo plano metálico para bridas ASME B16.47 Serie B

Herida en espiral para bridas ASME B16.5

Espiral enrollado para ASME B16.47 Serie A Bridas

Espiral enrollado para ASME B16.47 Serie B bridas

Anillo de hierro suave RTJ tipo R - ASME B16.21

Anillo de hierro suave RTJ tipo RX - ASME B16.21

Anillo de hierro suave RTJ tipo BX - ASME B16.21

ACCESORIOS DE TUBERIA

ASME B16.9 y ASME B16.11

Butt Welded

Roscado

Zócalo soldado

TUBO

ASME B16.10M / 19M

Pipe por horario

Pipe por grosor de pared

NUECES

Tuercas ISO

Tuercas UNC

DISEÑO SIDA

Dimensiones de ASME Composite

Flexibilidad de la tubería

Pierna de tubo

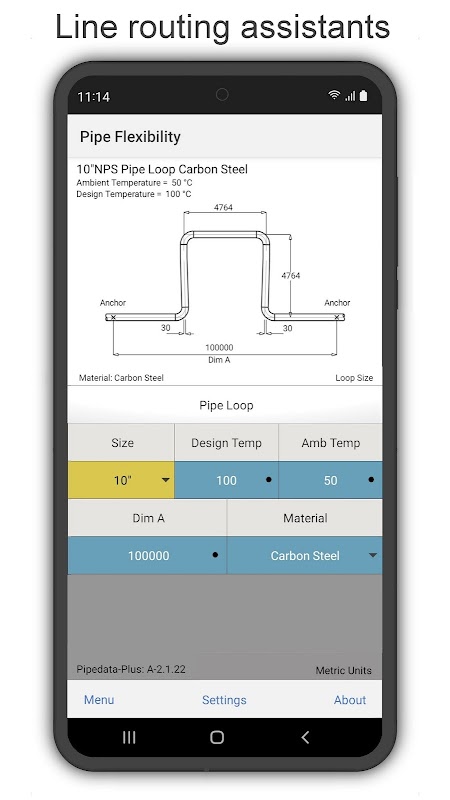

Pipe Loop

Espacios seguros

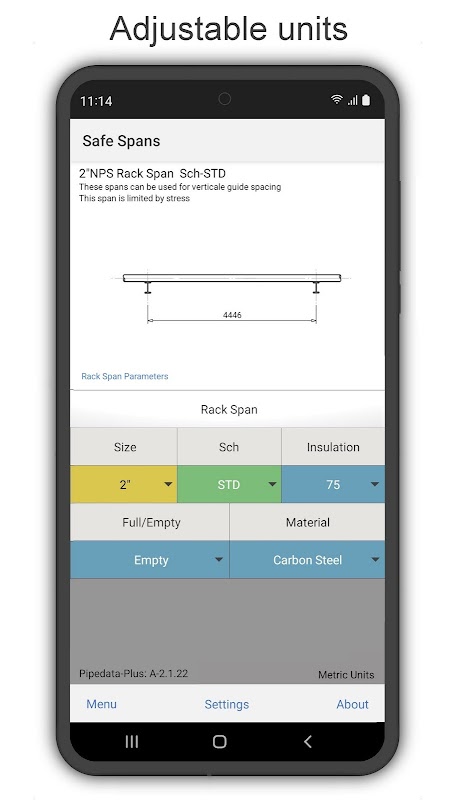

Tramos de rack seguros

Safe Pipe Spacing

Separación segura de tuberías con aislamiento

Espaciado seguro de tuberías con bridas

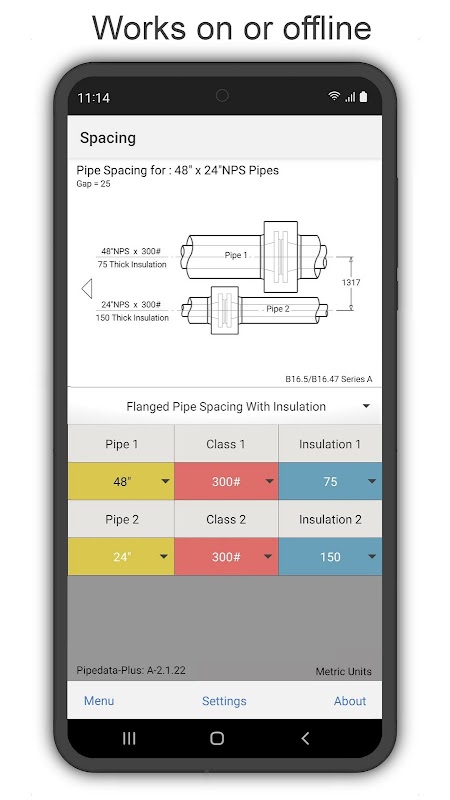

Safe Flanged Pipe Spacing con aislamiento
