Psychro Tools

Este aplicativo exclusivo permite criar, simular e analisar processos psicrométricos em três etapas simples:

1. Crie um processo psicrométrico combinando ações como aquecimento, resfriamento, umidificação, troca de calor, mistura de ar, etc.

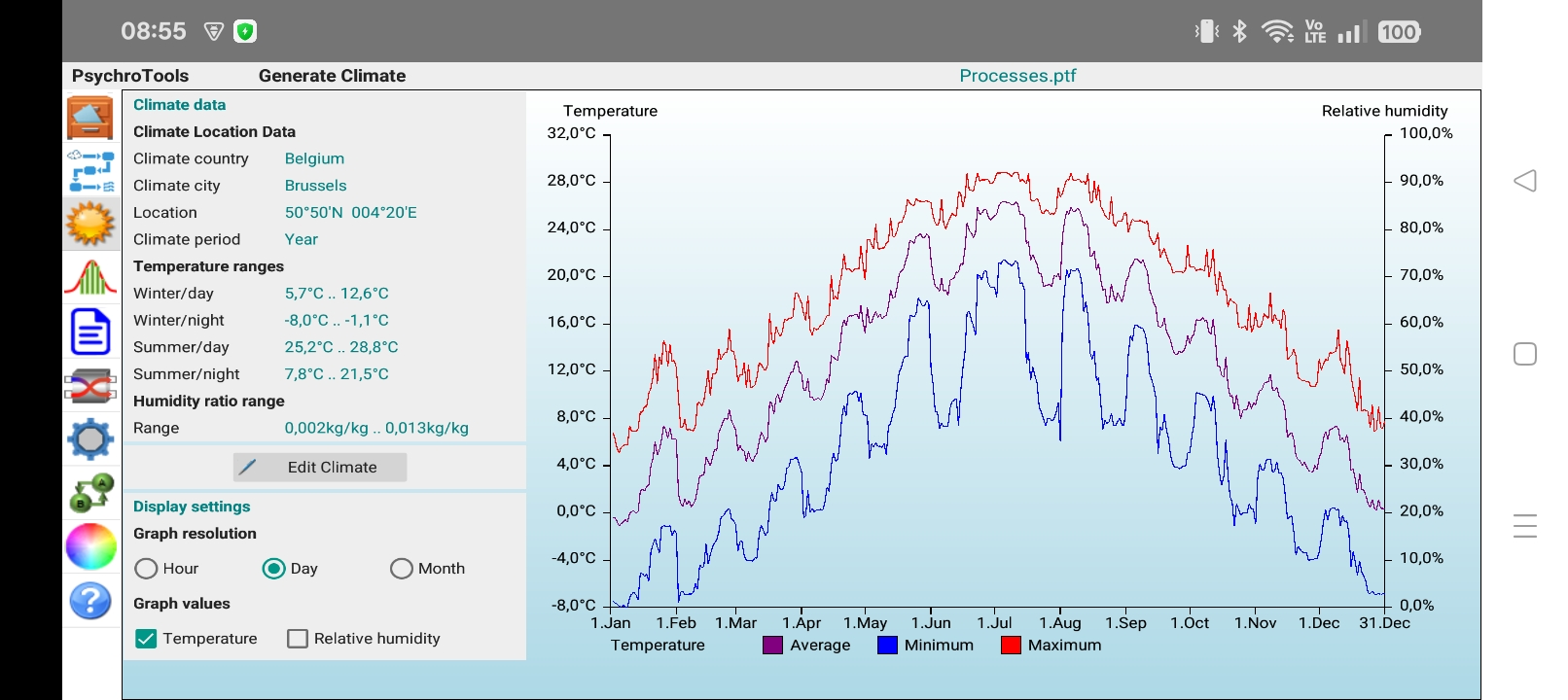

2. Selecione um arquivo climático com registros climáticos para cada hora do ano. Existem arquivos climáticos para cada capital do mundo, mas você também pode criar o seu próprio.

3. Aplique os registros climáticos ao processo, simule as diferentes ações e analise os resultados.

O aplicativo mostra os resultados em tabelas com diferentes níveis de detalhes, mas também em um diagrama psicrométrico dinâmico ou de Mollier: clique em qualquer ponto do processo no diagrama para obter todas as informações sobre a condição do ar naquele ponto. Consulte um período específico (hora, dia, mês, ano) e obtenha instantaneamente as capacidades de aquecimento e resfriamento necessárias para esse período, mas também a hora em que houve a necessidade máxima de capacidade.

Para definir um processo psicrométrico, você tem várias ações à sua disposição, que podem ser aplicadas entre dois ou mais pontos psicrométricos:

- Saturar: resfria o ar de um determinado ponto psicrométrico até um ponto de saturação com 100% de umidade relativa. Insira um fator de calor sensível (FCT) para que o aplicativo calcule o ponto de saturação resultante.

- Condensar: resfria o ar ao longo da linha de saturação e o seca por condensação.

- Aquecer: aquece o ar usando uma determinada capacidade, até uma determinada temperatura ou até um determinado ponto psicrométrico. Para as duas primeiras opções, o aplicativo calcula o ponto alvo.

- Resfriar: resfria o ar usando uma determinada capacidade e fator de calor sensível (FCT) ou até um determinado ponto psicrométrico.

- Umidificar: umidifica o ar por meio da evaporação de vapor ou água, usando uma determinada quantidade de umidificação ou até um determinado ponto psicrométrico.

- Misturar ar: mistura o ar adiabaticamente de duas fontes, resultando em uma condição de ar misto.

- Troca de calor: aqueça ou resfrie o ar ambiente utilizando o ar extraído do ambiente. Você pode escolher entre um trocador de calor total e um sensível. Melhor ainda, você também pode definir as características do trocador de calor.

Há também duas ações específicas:

- Pontos psicrométricos fixos ou dinâmicos. Os pontos dinâmicos mudam cada vez que um novo registro climático é aplicado a um processo, onde pontos fixos definem uma condição de ar estável (por exemplo, a condição do ar ambiente).

- Termostato: uma ação condicional que decide se deve usar um processo de resfriamento, aquecimento ou ventilação. Ele usa limites de temperatura e umidade para selecionar o processo em uso.

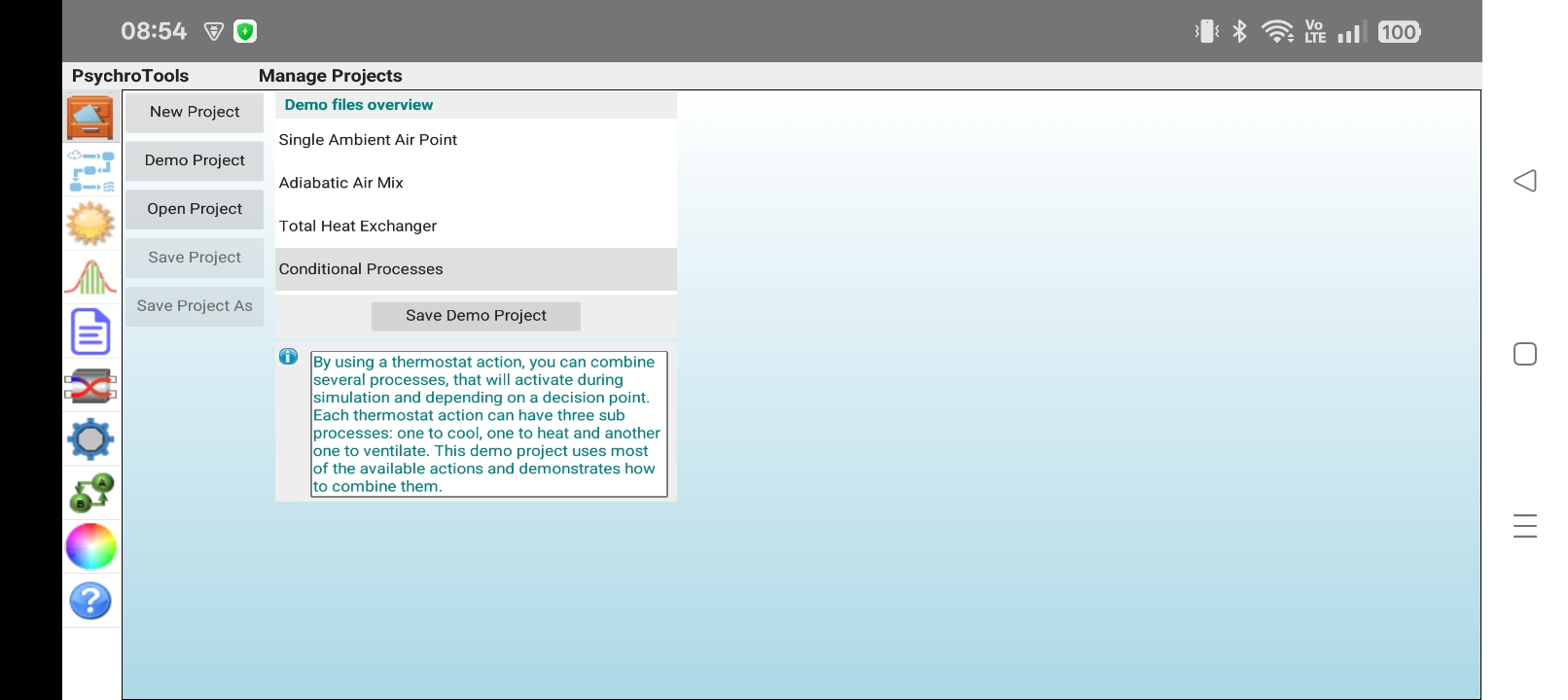

Para que você possa começar rapidamente, o aplicativo oferece projetos de demonstração. Há também um manual com uma explicação detalhada, que você pode baixar gratuitamente. Esta é definitivamente a ferramenta que você precisa como profissional de ar condicionado.

Recursos

- Use projetos de demonstração para começar e use-os como modelo para projetos mais complexos.

- Encontre um manual em https://www.micriconsult.be/Manuals/PsychroTools_UsersManual.pdf ou toque na aba "Explicar" para obter uma breve explicação de um cálculo ou diagrama.

- Insira valores usando um teclado virtual ou pressionando botões para aumentar/diminuir valores.

- Utilize o teclado virtual disponível e certifique-se de que o teclado não cubra o campo de entrada de dados. No entanto, ao usar um teclado GBoard, utilize sua propriedade flutuante para mover o teclado livremente pela tela.

- Selecione um dos cinco idiomas (inglês, francês, alemão, espanhol e holandês) na tela de preferências.

- Escolha um dos tipos de diagrama (psicrométrico ou Mollier) e selecione as linhas a serem exibidas.

- Escolha entre dimensões em unidades métricas ou imperiais, por exemplo, °C e °F ou kW e BTU/h.

- Defina parâmetros para trocadores de calor.

- Selecione cores para o diagrama psicrométrico, os gráficos climáticos e os cabeçalhos dos relatórios.

- Suporta temas claros e escuros.

- O aplicativo salva suas configurações mais recentes e inicia com essas configurações. Adapta sua interface de usuário quando você gira a tela.

- Amplie (gesto com dois dedos) e mova (gesto com um dedo) para ampliar e mover uma parte do diagrama.
