Psychro Tools

Ta wyjątkowa aplikacja umożliwia tworzenie, symulowanie i analizowanie procesów psychrometrycznych w trzech prostych krokach:

1. Utwórz proces psychrometryczny, łącząc działania takie jak ogrzewanie, chłodzenie, nawilżanie, wymiana ciepła, mieszanie powietrza itp.

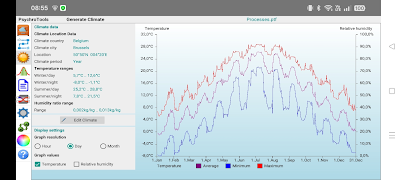

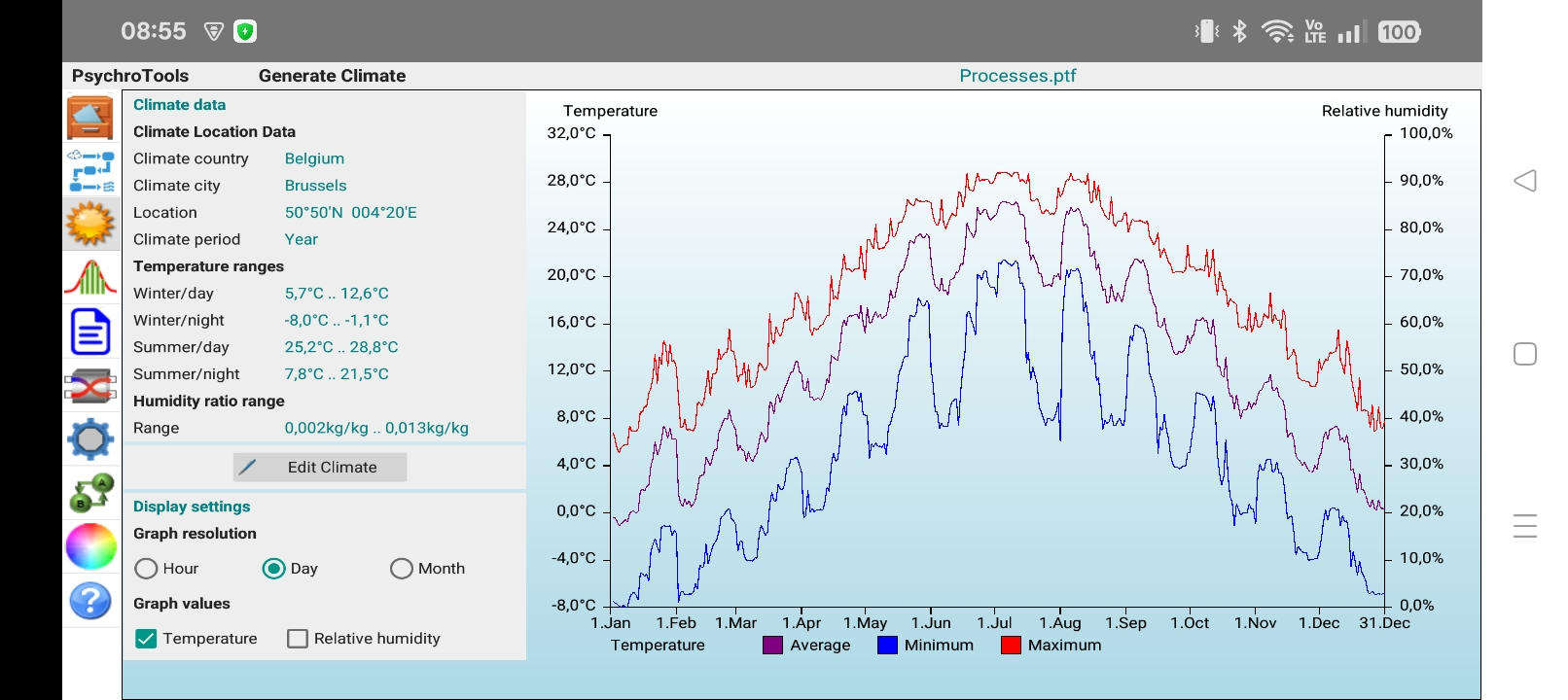

2. Wybierz plik klimatyczny z danymi klimatycznymi dla każdej godziny w roku. Istnieją pliki klimatyczne dla każdej stolicy świata, ale możesz również utworzyć własne.

3. Zastosuj dane klimatyczne do procesu, symuluj różne działania i przeanalizuj wyniki.

Aplikacja wyświetla wyniki w tabelach o różnym poziomie szczegółowości, a także na dynamicznym diagramie psychrometrycznym lub diagramie Molliera: kliknij dowolny punkt procesu na diagramie, aby uzyskać wszystkie informacje o stanie powietrza w tym punkcie. Wyszukaj konkretny okres (godzinę, dzień, miesiąc, rok) i natychmiast uzyskaj wymaganą moc grzewczą i chłodniczą w tym okresie, a także godzinę, w której wystąpiło maksymalne zapotrzebowanie na moc.

Aby zdefiniować proces psychrometryczny, masz do dyspozycji kilka działań, które możesz wykonać między dwoma lub więcej punktami psychrometrycznymi:

- Nasycenie: schładza powietrze od danego punktu psychrometrycznego do punktu nasycenia przy 100% wilgotności względnej. Wprowadź współczynnik ciepła jawnego (SHF), aby aplikacja obliczyła wynikowy punkt nasycenia.

- Kondensacja: schładza powietrze wzdłuż linii nasycenia i osusza je poprzez kondensację.

- Ogrzewanie: ogrzewa powietrze z określoną wydajnością, do danej temperatury lub do danego punktu psychrometrycznego. W przypadku dwóch pierwszych opcji aplikacja oblicza punkt docelowy.

- Chłodzenie: schładza powietrze z określoną wydajnością i współczynnikiem ciepła jawnego (SHF) lub do danego punktu psychrometrycznego.

- Nawilżanie: nawilża powietrze poprzez parowanie pary wodnej lub wody, z określoną ilością wilgoci lub do danego punktu psychrometrycznego.

- Mieszanie powietrza: adiabatycznie miesza powietrze z dwóch źródeł, tworząc mieszankę powietrza.

- Wymiana ciepła: ogrzewanie lub chłodzenie powietrza otoczenia za pomocą powietrza wywiewanego z pomieszczenia. Można wybrać między całkowitym wymiennikiem ciepła a wymiennikiem ciepła jawnego. Co więcej, można również zdefiniować charakterystykę wymiennika ciepła.

Istnieją również dwa konkretne działania:

- Stałe lub dynamiczne punkty psychrometryczne. Punkty dynamiczne zmieniają się za każdym razem, gdy do procesu zostanie zastosowany nowy zapis klimatyczny, gdzie punkty stałe definiują stałe warunki powietrza (np. stan powietrza w pomieszczeniu).

- Termostat: działanie warunkowe decydujące o zastosowaniu chłodzenia, ogrzewania lub wentylacji. Wykorzystuje limity temperatury i wilgotności do wyboru procesu.

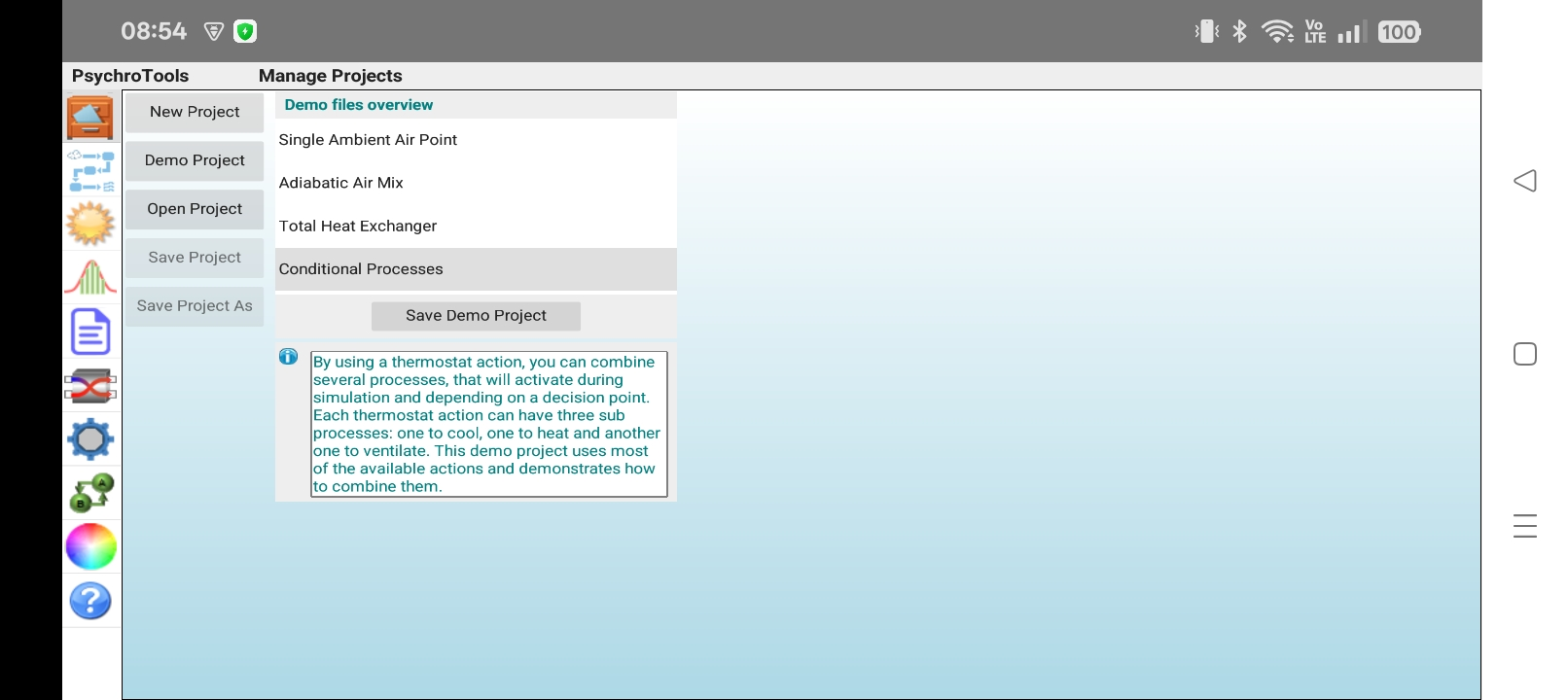

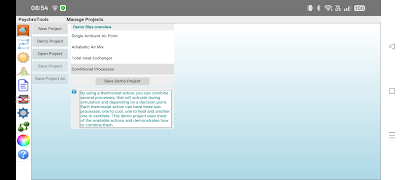

Aby umożliwić Ci szybkie rozpoczęcie pracy, aplikacja oferuje projekty demonstracyjne. Dostępna jest również instrukcja ze szczegółowym wyjaśnieniem, którą można pobrać bezpłatnie. To zdecydowanie narzędzie, którego potrzebujesz jako profesjonalista w dziedzinie klimatyzacji.

Funkcje

- Wykorzystaj projekty demonstracyjne jako punkt wyjścia i szablon do bardziej złożonych projektów. - Znajdź instrukcję na stronie https://www.micriconsult.be/Manuals/PsychroTools_UsersManual.pdf lub dotknij zakładki „Wyjaśnij”, aby uzyskać krótkie wyjaśnienie obliczenia lub diagramu.

- Wprowadź wartości za pomocą klawiatury wirtualnej lub naciskając przyciski, aby zwiększyć/zmniejszyć wartości.

- Użyj dostępnej klawiatury wirtualnej i upewnij się, że klawiatura nie zasłania pola wprowadzania danych. Jednak w przypadku klawiatury GBoard użyj jej właściwości „pływającej”, aby swobodnie przesuwać klawiaturę po ekranie.

- Wybierz jeden z pięciu języków (angielski, francuski, niemiecki, hiszpański i holenderski) na ekranie preferencji.

- Wybierz jeden z typów diagramów (Psychrometryczny lub Mollier) i wybierz linie do wyświetlenia.

- Wybierz między jednostkami metrycznymi lub imperialnymi, np. °C i °F lub kW i BTU/h.

- Zdefiniuj parametry wymienników ciepła.

- Wybierz kolory dla diagramu psychrometrycznego, wykresów klimatycznych i nagłówków raportów.

- Obsługuje jasny i ciemny motyw.

- Aplikacja zapisuje najnowsze ustawienia i uruchamia się z nimi. Dostosowuje interfejs użytkownika podczas obracania ekranu.

- Powiększanie (gest dwoma palcami) i przesuwanie (gest jednym palcem) w celu powiększenia i przesunięcia fragmentu diagramu.
