Psychro Tools

Это уникальное приложение позволяет создавать, моделировать и анализировать психрометрические процессы всего за три простых шага:

1. Создайте психрометрический процесс, комбинируя такие действия, как отопление, охлаждение, увлажнение, теплообмен, перемешивание воздуха и т. д.

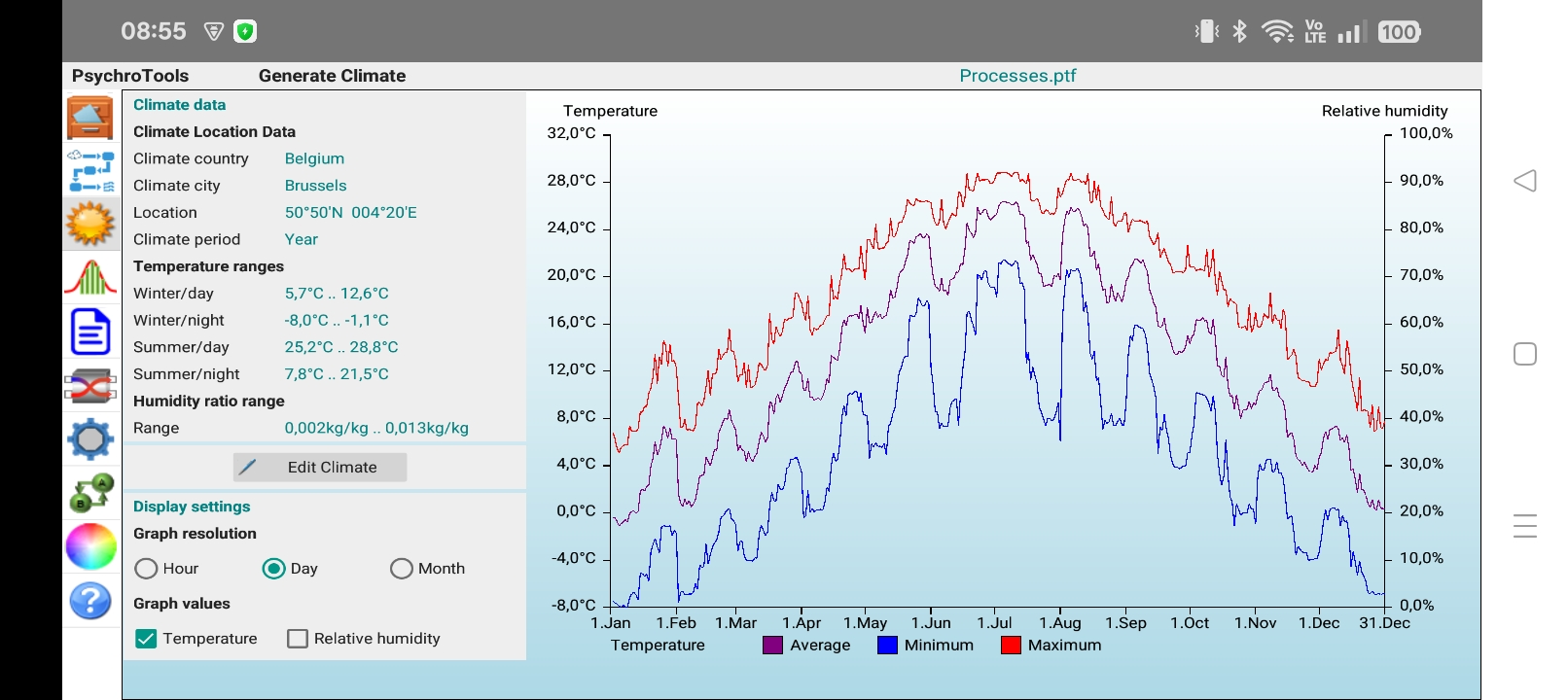

2. Выберите файл климатических данных с климатическими данными для каждого часа года. Существуют файлы климатических данных для каждой столицы мира, но вы также можете создать свой собственный.

3. Примените климатические данные к процессу, моделируйте различные действия и анализируйте результаты.

Приложение отображает результаты в таблицах с разной степенью детализации, а также на динамической психрометрической диаграмме или диаграмме Молье: щёлкните по любой точке процесса на диаграмме, чтобы получить всю информацию о состоянии воздуха в этой точке. Найдите конкретный период (час, день, месяц, год) и мгновенно получите требуемые значения тепло- и холодопроизводительности за этот период, а также час, в течение которого потребность в мощности была максимальной.

Для определения психрометрического процесса доступно несколько действий, которые можно применять между двумя или более психрометрическими точками:

- Насыщение: охлаждает воздух от заданной психрометрической точки до точки насыщения при относительной влажности 100%. Введите коэффициент явного тепла (КЯТ), чтобы приложение рассчитало результирующую точку насыщения.

- Конденсация: охлаждает воздух вдоль линии насыщения и осушает его посредством конденсации.

- Нагрев: нагревает воздух с заданной производительностью до заданной температуры или до заданной психрометрической точки. Для первых двух вариантов приложение рассчитывает целевую точку.

- Охлаждение: охлаждает воздух с заданной производительностью и коэффициентом явного тепла (КЯТ), либо до заданной психрометрической точки.

- Увлажнение: увлажняет воздух посредством пара или испарения воды с заданной степенью увлажнения или до заданной психрометрической точки.

- Смешивание воздуха: адиабатическое смешивание воздуха из двух источников, что приводит к созданию смешанного состояния воздуха.

- Теплообмен: нагрев или охлаждение окружающего воздуха за счёт отводимого из помещения воздуха. Можно выбрать полный или явный теплообменник. Более того, можно задать характеристики теплообменника.

Также доступны два специальных действия:

- Фиксированные или динамические психрометрические точки. Динамические точки меняются каждый раз при применении к процессу новой климатической записи, где фиксированные точки определяют устойчивое состояние воздуха (например, состояние воздуха в помещении).

- Термостат: условное действие, определяющее, использовать ли процесс охлаждения, обогрева или вентиляции. Для выбора используемого процесса используются пределы температуры и влажности.

Чтобы вы могли быстро начать работу, приложение предлагает демонстрационные проекты. Также имеется руководство с подробным описанием, которое можно скачать бесплатно. Это определённо необходимый инструмент для специалиста по кондиционированию воздуха.

Возможности

- Используйте демонстрационные проекты в качестве отправной точки и шаблона для более сложных проектов. - Найдите руководство по адресу https://www.micriconsult.be/Manuals/PsychroTools_UsersManual.pdf или нажмите на вкладку «Объяснение», чтобы получить краткое объяснение расчёта или диаграммы.

- Вводите значения с помощью виртуальной клавиатуры или нажимая кнопки для увеличения/уменьшения значений.

- Использует доступную виртуальную клавиатуру, следя за тем, чтобы она не перекрывала поле ввода данных. Однако при использовании клавиатуры GBoard используйте её плавающее свойство для свободного перемещения клавиатуры по экрану.

- Выберите один из пяти языков (английский, французский, немецкий, испанский и голландский) на экране настроек.

- Выберите один из типов диаграмм (психрометрия или Молье) и выберите линии для отображения.

- Выберите метрическую или имперскую систему единиц измерения, например, °C и °F или кВт и БТЕ/ч.

- Задайте параметры теплообменников.

- Выберите цвета для психрометрической диаграммы, климатических графиков и заголовков отчётов.

- Поддерживает светлую и тёмную темы оформления.

- Приложение сохраняет ваши последние настройки и запускается с ними. Пользовательский интерфейс адаптируется к повороту экрана.

- Используйте масштабирование (жест двумя пальцами) и панорамирование (жест одним пальцем), чтобы увеличить и переместить часть диаграммы.
