このPsychro Toolsについて
乾湿プロセスを作成、シミュレーション、分析するためのユニークなアプリ
このユニークなアプリでは、3つの簡単なステップで湿り気プロセスの作成、シミュレーション、分析が可能です。
1. 加熱、冷却、加湿、熱交換、空気の混合などの動作を組み合わせて、湿り気プロセスを作成します。

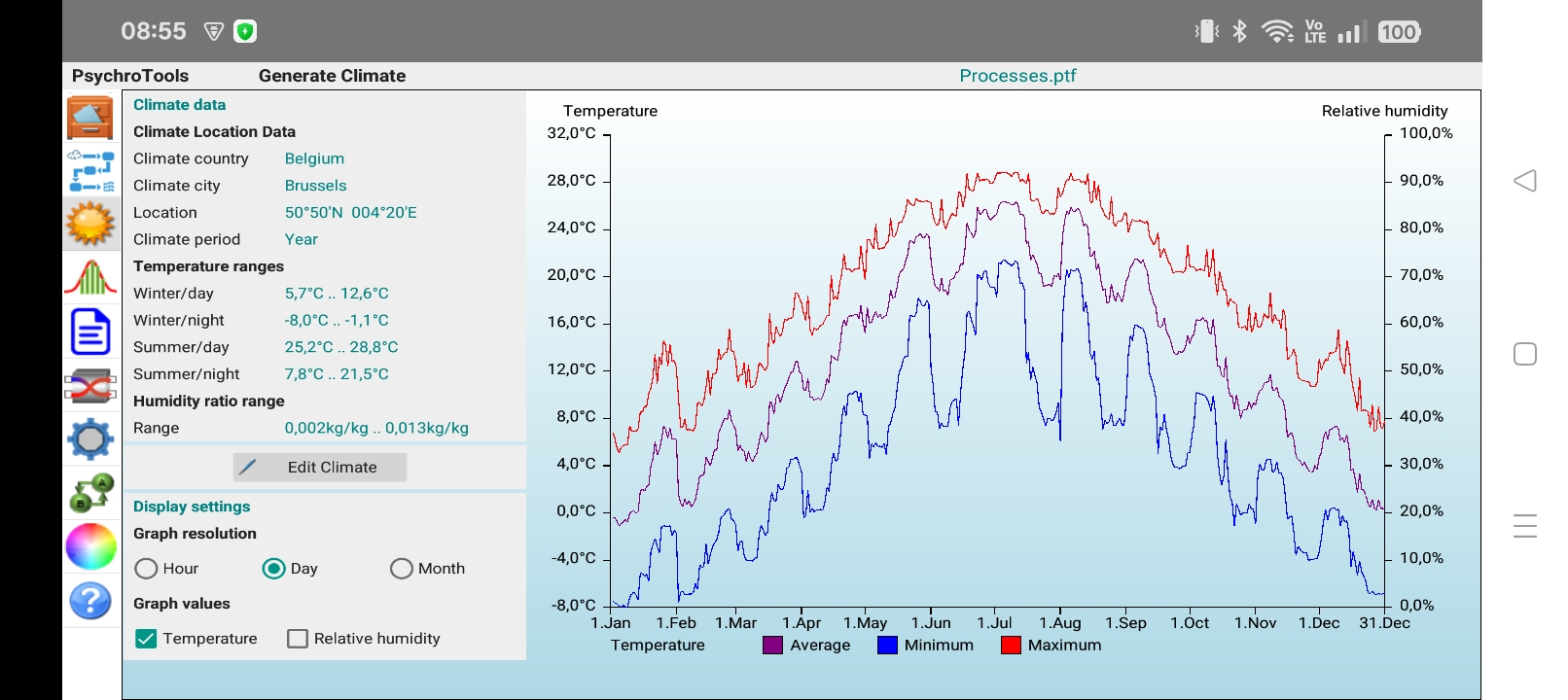

2. 年間の各時間の気候記録を含む気候ファイルを選択します。世界の各首都の気候ファイルが用意されていますが、独自の気候ファイルを作成することもできます。
3. 気候記録をプロセスに適用し、さまざまな動作をシミュレーションして結果を分析します。
アプリは、結果をさまざまな詳細レベルの表で表示するだけでなく、動的湿り気線図またはモリエル線図にも表示します。線図上の任意のプロセスポイントをクリックすると、そのポイントの空気状態に関するすべての情報が表示されます。特定の期間(時間、日、月、年)を指定すると、その期間に必要な暖房および冷房能力だけでなく、能力が最大に必要だった時間帯も即座に確認できます。
乾湿プロセスを定義するには、2つ以上の乾湿点間に適用できるいくつかのアクションがあります。
- 飽和: 指定された乾湿点から相対湿度100%の飽和点まで空気を冷却します。顕熱係数 (SHF) を入力すると、アプリが飽和点を計算します。
- 凝縮: 飽和線に沿って空気を冷却し、結露によって乾燥させます。
- 加熱: 指定された容量を使用して、指定された温度または指定された乾湿点まで空気を加熱します。最初の2つのオプションでは、アプリが目標点を計算します。
- 冷却: 指定された容量と顕熱係数 (SHF) を使用して、または指定された乾湿点まで空気を冷却します。
- 加湿: 指定された加湿量を使用して、または指定された乾湿点まで、蒸気または水の蒸発によって空気を加湿します。
- 混合空気:2つの空気源から断熱的に空気を混合し、混合空気状態を作り出します。
- 熱交換:排気された室内空気を用いて周囲の空気を加熱または冷却します。全熱交換器と顕熱交換器のどちらかを選択できます。さらに、熱交換器の特性も定義できます。
さらに、2つの特定のアクションがあります。
- 固定または動的乾湿測定ポイント。動的ポイントは、新しい気候レコードがプロセスに適用されるたびに変化します。固定ポイントは、安定した空気状態(例:室内空気状態)を定義します。
- サーモスタット:冷房、暖房、換気のいずれのプロセスを使用するかを決定する条件付きアクションです。温度と湿度の制限に基づいて、使用するプロセスを選択します。

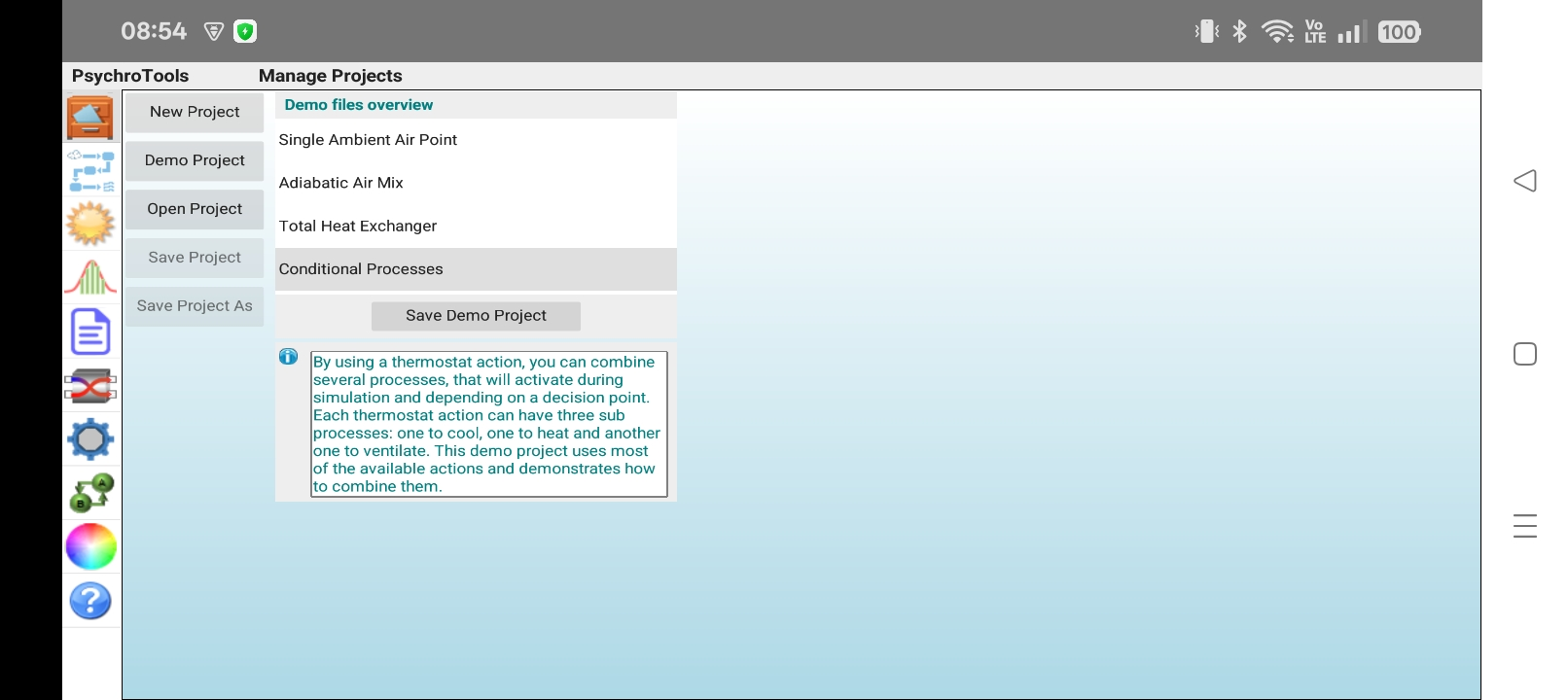

すぐに使い始められるように、アプリにはデモプロジェクトが用意されています。詳細な説明が記載されたマニュアルも無料でダウンロードできます。これは、空調のプロフェッショナルにとって間違いなく必要なツールです。
機能
- デモプロジェクトを出発点として、より複雑なプロジェクトのテンプレートとして使用できます。
- マニュアルは https://www.micriconsult.be/Manuals/PsychroTools_UsersManual.pdf でご覧いただけます。または、説明タブをタップして計算や図の簡単な説明をご覧ください。
- 仮想キーボードを使用するか、ボタンを押して値を増減することで値を入力します。
- 利用可能な仮想キーボードを使用し、キーボードがデータ入力フィールドを覆わないようにします。ただし、GBoard キーボードを使用する場合は、フローティングプロパティを使用してキーボードを画面上で自由に移動できます。
- 設定画面で 5 つの言語(英語、フランス語、ドイツ語、スペイン語、オランダ語)のいずれかを選択します。
- 図の種類(乾湿計またはモリエル)のいずれかを選択し、表示する線を選択します。
- メートル法またはヤードポンド法の単位(例:°C と °F、kW と BTU/h)を選択します。
- 熱交換器のパラメータを定義します。
- 乾湿計図、気候グラフ、レポートヘッダーの色を選択します。
- 明るいテーマと暗いテーマをサポートしています。
- アプリは最新の設定を保存し、その設定で起動します。画面を回転させると、ユーザーインターフェースも自動的に調整されます。
- ズームイン(2本指ジェスチャー)とパン(1本指ジェスチャー)で、図の一部を拡大・移動できます。
