XR-3 Remote

Use o aplicativo companheiro remoto XR-3 para monitorar remotamente e controlar WiFi Instruments Applied habilitado XR-3 Modular instrumento de teste quando emparelhado com um telefone Android compatível ou tablet. O dispositivo móvel se conecta ao medidor XR-3 por satélite usando a tecnologia Wi-Fi sem utilizar quaisquer dados 4G e sem passar pela internet.

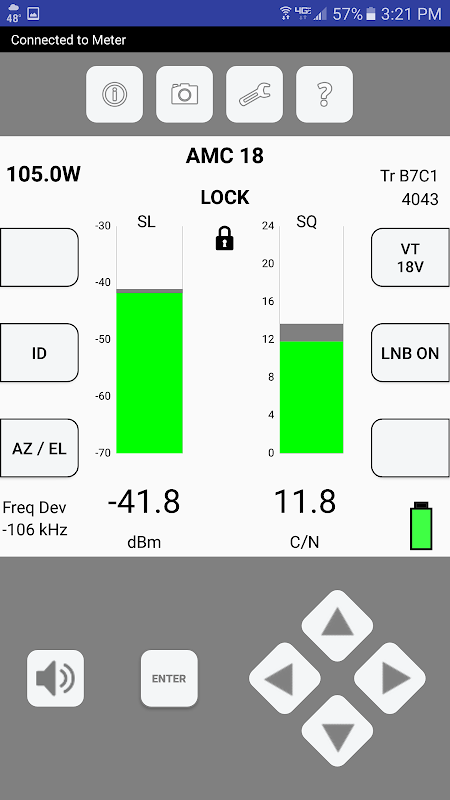

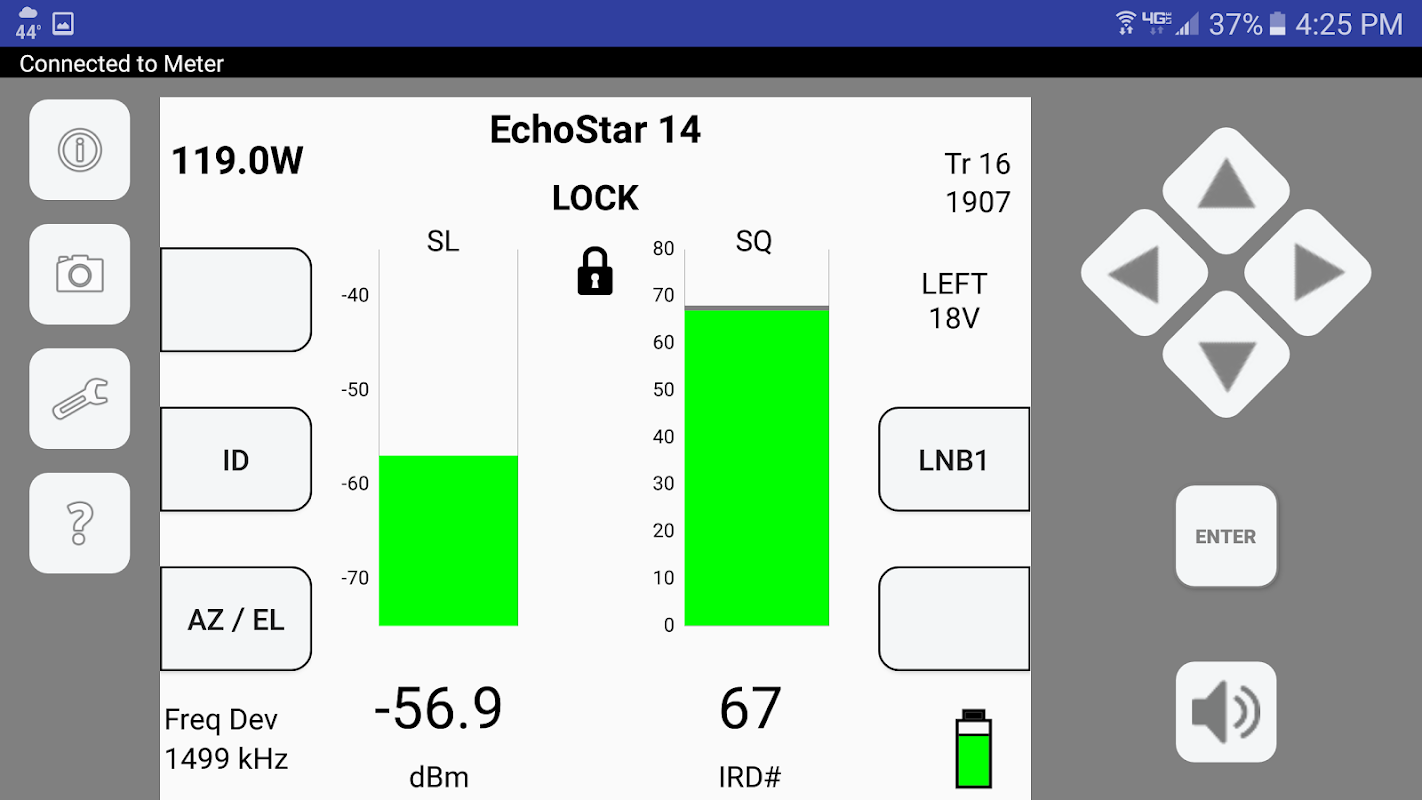

Exemplo de aplicação: Ligue o seu medidor de satélite XR-3 no local bloco de aterramento e ligue o XR-3. Em seguida, emparelhar o XR-3 para o dispositivo móvel Android via Wi-Fi. Suba a escada com o telefone em uma braçadeira, execute o aplicativo Remote XR-3, e verifique o nível de sinal e qualidade e re-alinhar a sua antena parabólica sem ter que primeiro remover a cabeça LNBF e temporariamente conectar cabos coaxiais de jumper curto do LNBF para seu medidor de satélite. A tela do medidor de XR-3 é espelhado em seu dispositivo móvel, permitindo-lhe identificar o satélite, alternar para diferentes satélites e transponders e medir o nível de RF, a qualidade do sinal demodulado, e LNB LO deriva. Este método oferece vantagens de segurança e velocidade para o técnico satélite.

Limitações atuais:

1) Só funciona com XR-3 versão de hardware 3,01 (XR-3 com módulo de hardware Wi-Fi opcional instalado). Para confirmar a versão do seu XR-3, pressione Menu, selecione Versões hardware no Menu Principal e referem-se ao campo base HW Versão. Se o seu XR-3 não tem hardware versão 3.01, contate instrumentos aplicados para uma cotação para tê-lo modificado.

2) XR-3 aplicativo Remote só funciona com módulos medidor de satélite o XR-3.

3) Apenas principal tela Execute o XR-3 e AZ / EL telas são visíveis e controláveis ​​através do dispositivo móvel. Maior funcionalidade (mais telas) será oferecido em uma data posterior através de atualizações de software.

4) Apenas um dispositivo móvel pode ser ligada a cada XR-3 de cada vez.

5) Faixa de acesso Wi-Fi de dispositivo móvel Android para XR-3 medidor de satélite varia de acordo com obstáculos e terreno, mas é de cerca de 100 a 300 pés.

O que eu preciso para começar?

1) telefone Android ou tablet rodando Android 4.0.3 ou mais tarde

2) WiFi activado XR-3 modular Instrumento de teste (hardware versão 3.01) com um módulo medidor de satélite relacionada

Para mais detalhes sobre as funções WiFi do XR-3 habilitados para Wi-Fi, visite http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Meter_WiFi_Operations.pdf

Para mais detalhes sobre o XR-3 Android app remoto, visite http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Remote_Android_App.pdf

Como faço para vincular meu dispositivo móvel Android para o XR-3?

Método 1:

a.) Ligue o XR-3.

b.) Ative o hotspot Wi-Fi em seu telefone. Nota: Se o seu plano de telefone ou celular não suporta o hotspot Wi-Fi

característica, então proceder para o Método 2.

c) Em sua XR-3, selecione MENU -.> WiFi -> Redes sem fio. Selecione o SSID do seu hotspot móvel de telefone a partir da lista de disponíveis redes WiFi e digite a senha, se for o caso. Você também pode salvar esta rede como um dos seus cinco

Redes favoritas WiFi.

d.) Em sua XR-3, sair do menu WiFi para voltar ao ecrã Run do medidor do XR-3 (onde seus gráficos de barras são mostrados)

e.) No seu telefone, abra o aplicativo Remote XR-3. O telefone irá sincronizar com o seu metro e Run principal do medidor

tela será espelhado no telefone.

Método 2:

a.) Ligue o XR-3.

b.) Ligue o Wi-Fi em seu telefone, se já não estiver habilitado.

c.) Ao procurar no seu telefone para a rede sem fio que você gostaria de participar, selecione o SSID (nome) do seu

XR-3 e digite a senha.

Em sua XR-3, você pode visualizar e modificar seu SSID relacionado e senha selecionando Menu -> WiFi ->

Menu de WiFi -> Opções de Wi-Fi -> Hands Free Config.

d.) Em sua XR-3, sair do menu WiFi para voltar ao ecrã Run do medidor (onde seus gráficos de barras são mostrados)

e.) No seu telefone, abra o aplicativo Remote XR-3. O telefone irá sincronizar com o seu metro e Run principal do medidor

tela será espelhado no telefone.

Saiba mais sobre os instrumentos aplicados a XR-3 e outros produtos Instrumentos Aplicada www.appliedin.com
