XR-3 Remote

アプライドInstruments社のXR-3衛星メーターを監視し、制御するためのコンパニオンアプリ

リモートで互換性のAndroid携帯電話やタブレットとペアリングするときに適用Instruments社のWiFiは、XR-3モジュラーテスト機器を有効に監視および制御するためのXR-3リモートコンパニオンアプリを使用してください。モバイルデバイスは、任意の4Gデータを使用せずに、インターネットを経由せずにWiFi技術を使用してXR-3衛星メーターに接続します。

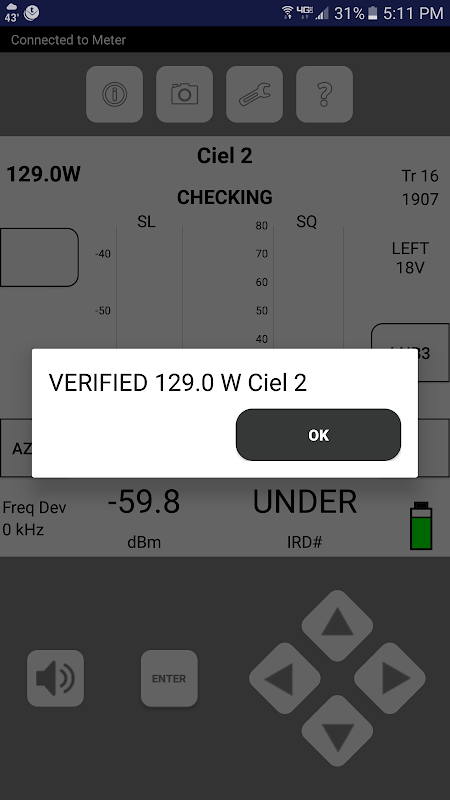

アプリケーション例：XR-3の接地ブロック位置とパワーであなたのXR-3衛星メーターを接続します。そして、WiFi経由であなたのAndroidモバイルデバイスにXR-3をペア。 、腕章にお使いの携帯電話にはしごを登るXR-3リモートアプリケーションを実行すると、最初のLNBFヘッドを取り外し、一時的にLNBFから短い同軸ジャンパケーブルを接続することなく、信号レベルと品質と再整合させるあなたの衛星放送受信アンテナをチェックあなたの衛星メーター。 XR-3メートルの画面は、あなたが、衛星を識別異なる衛星トランスポンダに切り替えると、RFレベル、復調信号の品質、およびLNB LOドリフトを測定することができ、あなたのモバイルデバイス上でミラーリングされています。この方法では、衛星技術者のための安全性と速度の利点を提供しています。

現在の制限事項：

1）のみ）がインストールオプションのWiFiハードウェアモジュールとXR-3ハードウェアバージョン3.01（XR-3年代で動作します。あなたのXR-3のハードウェアバージョンを確認し、MENUボタンを押し、メインメニューからバージョンを選択し、ベースHWバージョンフィールドを参照してください。あなたのXR-3は、ハードウェアバージョン3.01を持っていない場合は、変更したために見積もりを応用インスツルメンツにお問い合わせください。

2）XR-3リモートアプリは唯一のXR-3の衛星メーターモジュールで動作します。

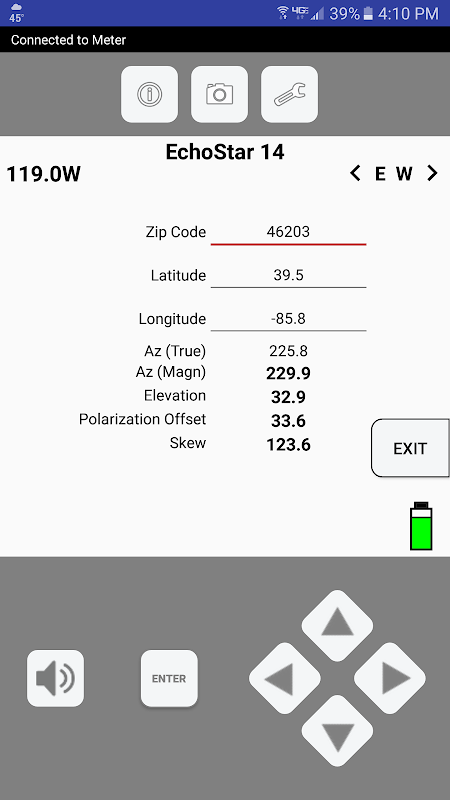

3）のみXR-3のメイン実行画面及びAZ / EL画面は、モバイルデバイスを介して閲覧可能かつ制御可能です。増加した機能（複数の画面）は、ソフトウェアの更新を介して後日提供されます。

4）は1モバイルデバイスは、一度に各XR-3に接続することができます。

5）AndroidモバイルデバイスXR-3をする衛星メーターの無線LANの範囲は、障害物や地形に応じて異なるが、約100〜300フィートです。

私は始めるために何が必要ですか？

1）Android携帯電話やタブレットのAndroid 4.0.3以降を実行しています

2）無線LAN有効XR-3モジュラーテスト機器（ハードウェアバージョン3.01）に関連する衛星メーターモジュールと

無線LAN対応のXR-3の無線LAN機能の詳細については、http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Meter_WiFi_Operations.pdfをご覧ください。

XR-3リモートAndroidアプリの詳細については、http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Remote_Android_App.pdfをご覧ください。

どのように私は、XR-3に私のAndroidモバイルデバイスをリンクするのですか？

方法1：

あなたのXR-3に。）電源を入れます。

B。）お使いの携帯電話上でのWi-Fiホットスポットを有効にします。注意：お使いの携帯電話または携帯プランをWi-Fiホットスポットをサポートしていない場合

機能、その後、方法2に進みます。

。C）あなたのXR-3で、[MENU - >無線LAN - > WiFiのネットワーク。該当する場合は、可能なWiFiネットワークのリストからお使いの携帯電話モバイルホットスポットのSSIDを選択し、パスワードを入力します。また、あなたの5の一つとして、このネットワークを保存することができます

お気に入りのWiFiのネットワーク。

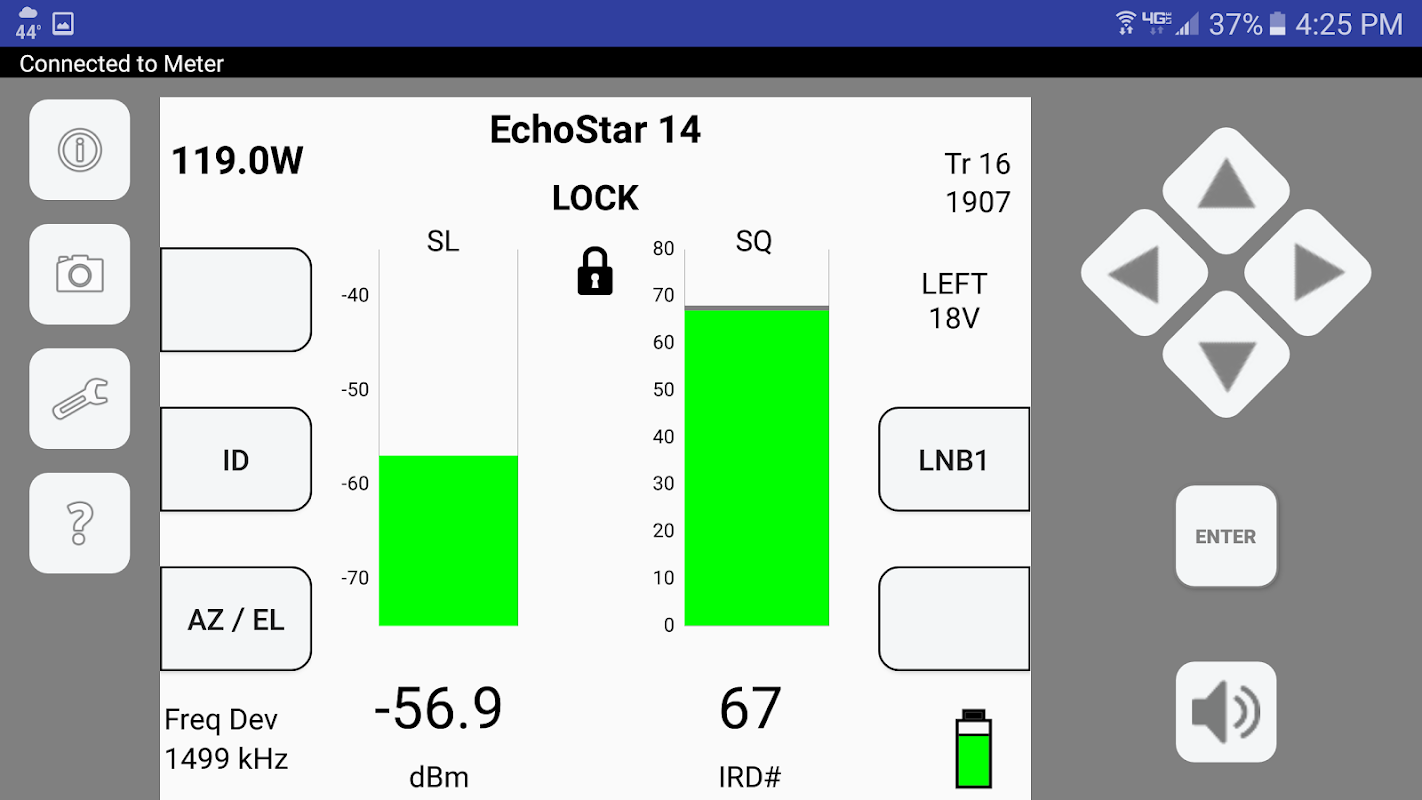

D。）あなたのXR-3には、お使いのバーグラフが表示されXR-3メートルの実行画面（）に戻るには、無線LANのメニューを終了

E。）お使いの携帯電話では、XR-3リモートアプリを開きます。携帯電話はあなたのメーターとあなたメートルのメインランと同期します

画面表示は、電話でミラーリングされます。

方法2：

あなたのXR-3に。）電源を入れます。

それはまだ有効になっていない場合は、B。）お使いの携帯電話上でのWi-Fiをオンにします。

C。）あなたのSSID（名前）を選択し、あなたが参加したい無線ネットワークのためにお使いの携帯電話上で検索するとき

XR-3およびパスワードを入力します。

>無線LAN - - あなたのXR-3では、あなたは、MENUを選択することによって、その関連SSIDとパスワードを表示および変更することができます>

無線LANメニュー - >無線LANオプション - >ハンズフリーCFG。

D。）あなたのXR-3には、メーターの実行画面に戻るにはWiFiのメニューを終了（あなたのバーグラフが示されています）

E。）お使いの携帯電話では、XR-3リモートアプリを開きます。携帯電話はあなたのメーターとあなたメートルのメインランと同期します

画面表示は、電話でミラーリングされます。

www.appliedin.comで適用インスツルメンツXR-3および他の応用Instrumentsの製品詳細については、こちらをご覧ください
