XR-3 Remote

ใช้แอป XR-3 ระยะไกลสหายจากระยะไกลตรวจสอบและควบคุมการประยุกต์ใช้เครื่องมือเปิดใช้งาน WiFi XR-3 Modular เครื่องทดสอบเมื่อจับคู่กับโทรศัพท์ Android แท็บเล็ตที่รองรับหรือ โทรศัพท์มือถือเชื่อมต่อกับดาวเทียมเมตร XR-3 ใช้เทคโนโลยีอินเตอร์เน็ตไร้สายได้โดยไม่ต้องใช้ข้อมูล 4G ใด ๆ และโดยไม่ต้องไปผ่านทางอินเทอร์เน็ต

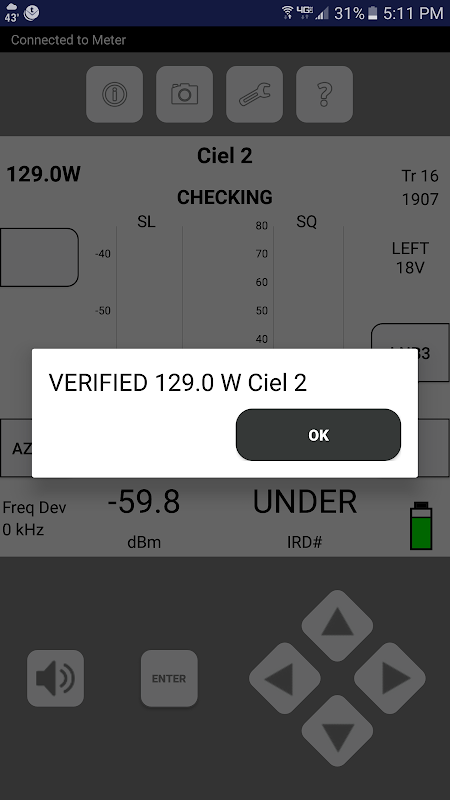

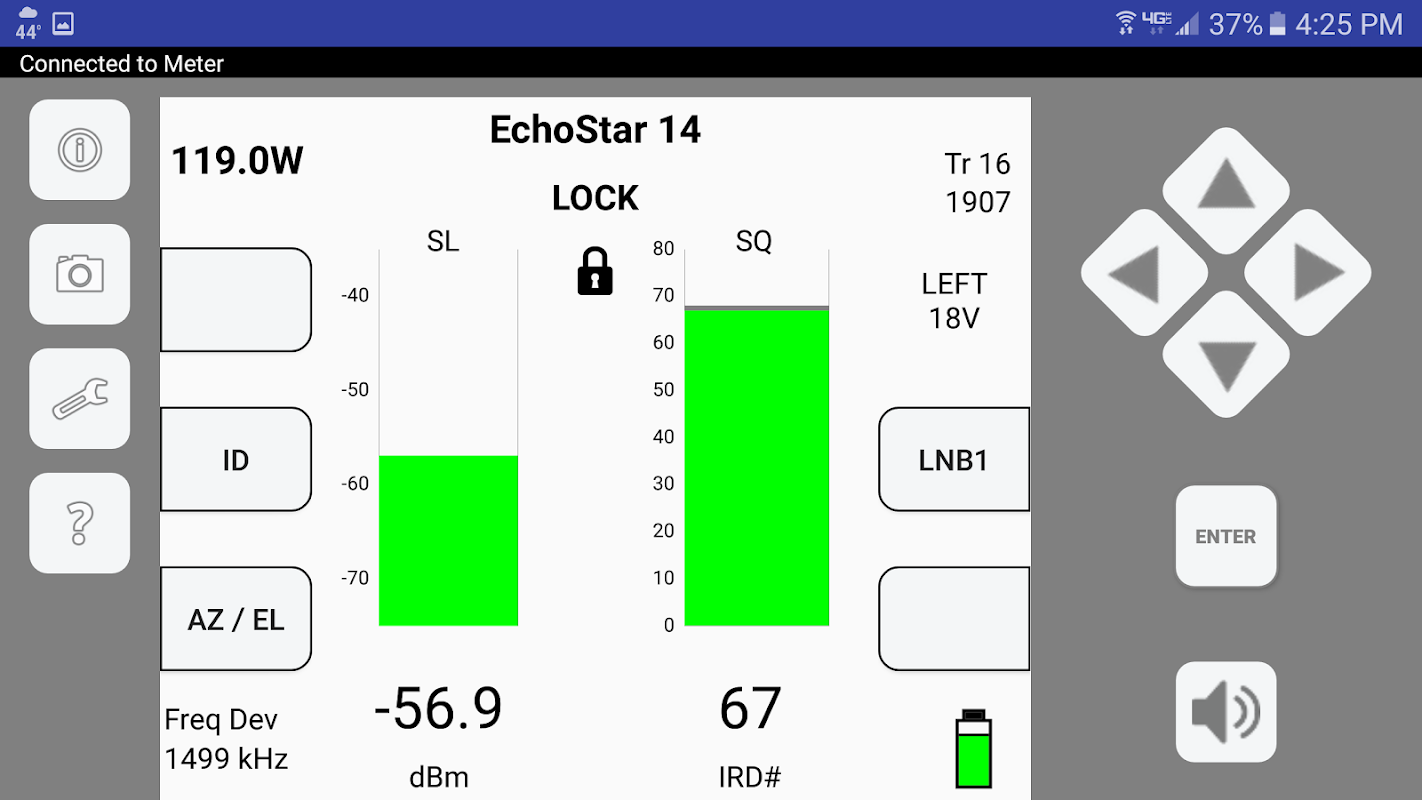

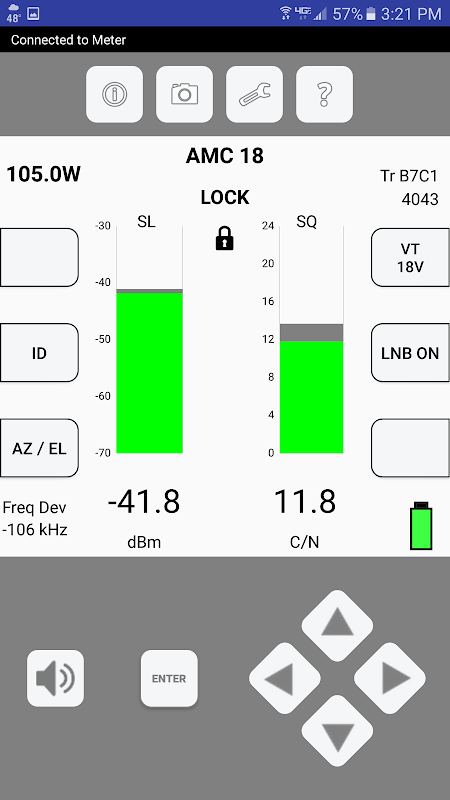

ตัวอย่างการใช้งาน: เชื่อมต่อเมตรดาวเทียม XR-3 ที่ตั้งพื้นบล็อกและอำนาจใน XR-3 แล้วจับคู่ XR-3 ของคุณไปยังอุปกรณ์มือถือของคุณ Android ผ่าน WiFi ปีนบันไดกับโทรศัพท์ของคุณบนปลอกแขนรัน XR-3 ระยะไกล app และตรวจสอบระดับและคุณภาพของสัญญาณและอีกครั้งจัดจานดาวเทียมของคุณได้โดยไม่ต้องถอดหัว LNBF และชั่วคราวเชื่อมต่อสายเคเบิลเล้าโลมจัมเปอร์สั้น ๆ จาก LNBF ไป เมตรดาวเทียมของคุณ หน้าจอ XR-3 เมตรจะสะท้อนบนโทรศัพท์มือถือของคุณช่วยให้คุณสามารถระบุดาวเทียมสลับดาวเทียมแตกต่างกันและดาวเทียมและวัดระดับ RF คุณภาพของสัญญาณ demodulated และ LNB LO ดริฟท์ วิธีนี้มีข้อได้เปรียบด้านความปลอดภัยและความเร็วสำหรับช่างดาวเทียม

ข้อ จำกัด ปัจจุบัน:

1) เฉพาะทำงานร่วมกับ XR-3 รุ่นฮาร์ดแวร์ 3.01 (XR-3 กับโมดูล WiFi ฮาร์ดแวร์ที่ติดตั้ง) เพื่อยืนยันรุ่นฮาร์ดแวร์ของ XR-3 ของคุณกด MENU เลือกรุ่นจากเมนูหลักและการอ้างอิงถึงสนาม HW ฐานรุ่น หากคุณ XR-3 ไม่ได้มีฮาร์ดแวร์รุ่น 3.01 ติดต่อประยุกต์เครื่องมือสำหรับการอ้างว่าจะมีการปรับเปลี่ยนมัน

2) XR-3 ระยะไกล app เท่านั้นทำงานร่วมกับโมดูลเมตรดาวเทียม XR-3

หน้าจอ 3) หน้าจอเฉพาะการเรียกใช้ XR-3 หลักและ AZ / EL สามารถดูได้และสามารถควบคุมผ่านทางโทรศัพท์มือถือ ทำงานที่เพิ่มขึ้น (หน้าจอมากขึ้น) จะถูกนำเสนอในภายหลังผ่านการปรับปรุงซอฟแวร์

4) เพียง 1 โทรศัพท์มือถือสามารถเชื่อมต่อกับแต่ละ XR-3 ในเวลา

เมตรดาวเทียม 5) ช่วง WiFi ของอุปกรณ์มือถือ Android เพื่อ XR-3 แตกต่างกันไปขึ้นอยู่กับอุปสรรคและภูมิประเทศ แต่จะอยู่ที่ประมาณ 100-300 ฟุต

ฉันจะทำอะไรต้องเริ่มต้น?

1) โทรศัพท์ Android แท็บเล็ตที่ใช้ Android 4.0.3 หรือในภายหลัง

2) เปิดใช้งาน WiFi XR-3 Modular ทดสอบเครื่องดนตรี (ฮาร์ดแวร์รุ่น 3.01) กับโมดูลที่เกี่ยวข้องเมตรดาวเทียม

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับฟังก์ชั่น Wi-Fi ของเปิดใช้งาน WiFi XR-3 แวะไป http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Meter_WiFi_Operations.pdf

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับ XR-3 ระยะไกล Android app เยี่ยมชม http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Remote_Android_App.pdf

ฉันจะเชื่อมโยงอุปกรณ์มือถือของฉัน Android อย่างไรกับ XR-3 หรือไม่?

วิธีที่ 1:

ได้.) เปิดของคุณ XR-3

ข.) เปิดใช้งาน Wi-Fi hotspot ในโทรศัพท์ของคุณ หมายเหตุ: หากโทรศัพท์หรือโทรศัพท์มือถือแผนของคุณไม่สนับสนุน Wi-Fi hotspot

คุณลักษณะแล้วดำเนินการต่อไปวิธีที่ 2

C) XR-3 ของคุณเลือกเมนู -.> WiFi -> เครือข่ายอินเตอร์เน็ตไร้สาย เลือกโทรศัพท์ของคุณฮอตสปอตเคลื่อนที่ SSID จากรายการของเครือข่ายอินเตอร์เน็ตไร้สายที่มีอยู่และใส่รหัสผ่านถ้าบังคับ นอกจากนี้คุณยังสามารถบันทึกเครือข่ายนี้เป็นหนึ่งในห้าของคุณ

เครือข่ายอินเตอร์เน็ตไร้สายที่ชื่นชอบ

d.) เมื่อวันที่ XR-3 ของคุณออกจากเมนู WiFi เพื่อกลับไปยังหน้าจอการเรียกใช้ XR-3 เมตร (ที่กราฟแท่งของคุณแสดง)

e.) เมื่อวันที่โทรศัพท์ของคุณเปิด XR-3 ระยะไกล app โทรศัพท์จะซิงค์กับเมตรเมตรของคุณเรียกใช้หลักของคุณ

หน้าจอแสดงผลจะถูกสะท้อนบนโทรศัพท์มือถือ

วิธีที่ 2:

ได้.) เปิดของคุณ XR-3

ข.) เปิด Wi-Fi ในโทรศัพท์ของคุณหากยังไม่ได้เปิดใช้งานแล้ว

ค.) เมื่อค้นหาในโทรศัพท์ของคุณสำหรับเครือข่ายไร้สายที่คุณต้องการที่จะเข้าร่วมเลือก SSID (ชื่อ) ของคุณ

XR-3 และใส่รหัสผ่าน

ใน XR-3 ของคุณคุณสามารถดูและแก้ไข SSID ที่เกี่ยวข้องและรหัสผ่านของตนโดยการเลือกเมนู -> WiFi ->

อินเตอร์เน็ตไร้สายเมนู -> ตัวเลือก WiFi -> แฮนด์ฟรี Cfg

d.) เมื่อวันที่ XR-3 ของคุณออกจากเมนู WiFi เพื่อกลับไปยังหน้าจอ Run เมตร (ที่กราฟแท่งของคุณแสดง)

e.) เมื่อวันที่โทรศัพท์ของคุณเปิด XR-3 ระยะไกล app โทรศัพท์จะซิงค์กับเมตรเมตรของคุณเรียกใช้หลักของคุณ

หน้าจอแสดงผลจะถูกสะท้อนบนโทรศัพท์มือถือ

เรียนรู้เพิ่มเติมเกี่ยวกับการประยุกต์ใช้เครื่องมือ XR-3 และผลิตภัณฑ์อื่น ๆ สมัครแล้วเครื่องมือที่ www.appliedin.com
