XR-3 Remote

Verwenden Sie den XR-3 Remote Begleit-App aus der Ferne zu überwachen und steuern Applied Instruments WiFi-fähigen XR-3 Modular Test Instrument, wenn es mit einem kompatibelen Android-Handy oder Tablet gepaart. Das mobile Gerät verbindet sich mit dem XR-3 Satmessgerät WiFi-Technologie ohne 4G Daten mit und ohne den Umweg über das Internet zu gehen.

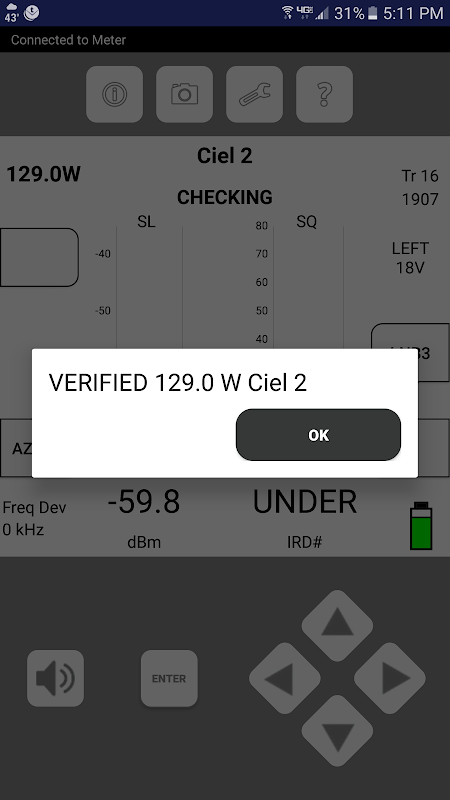

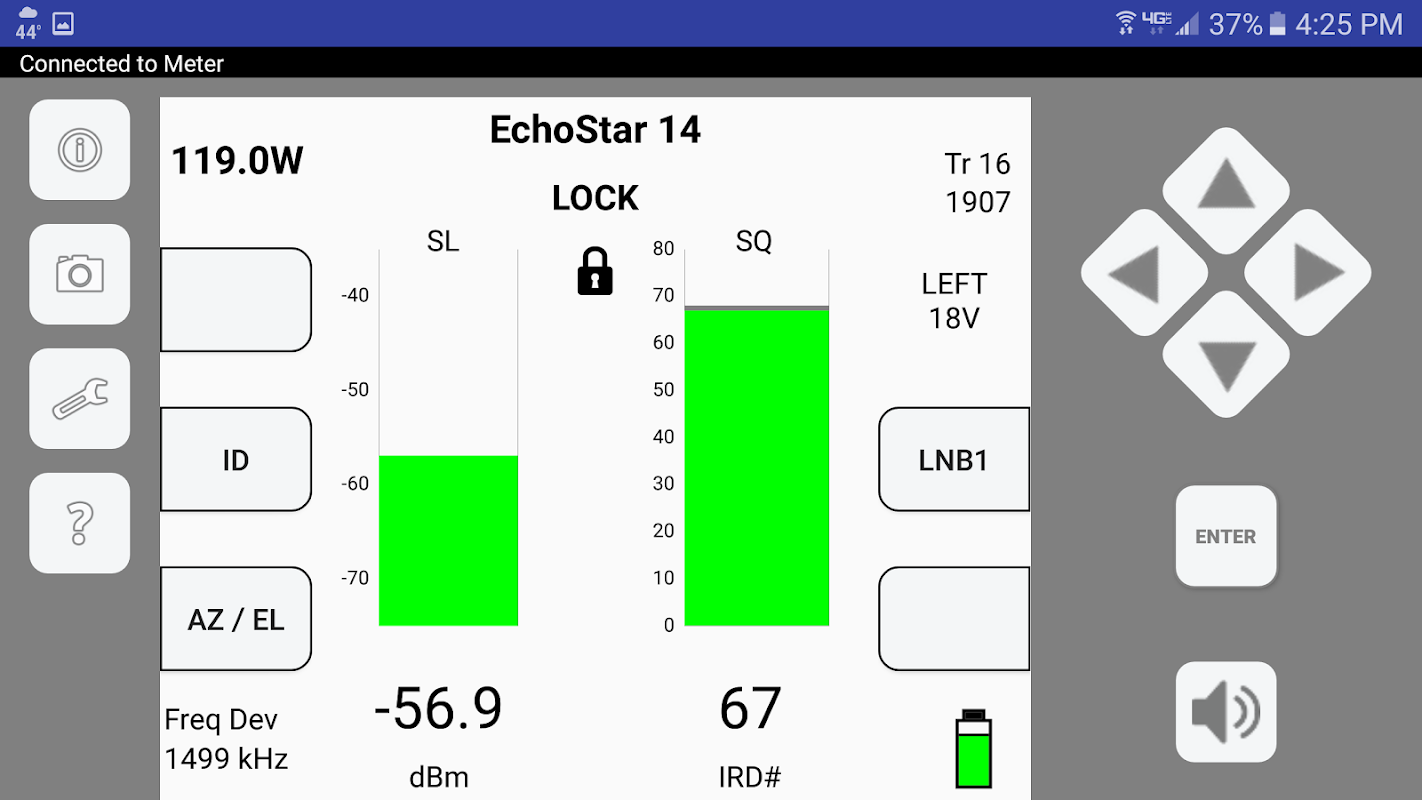

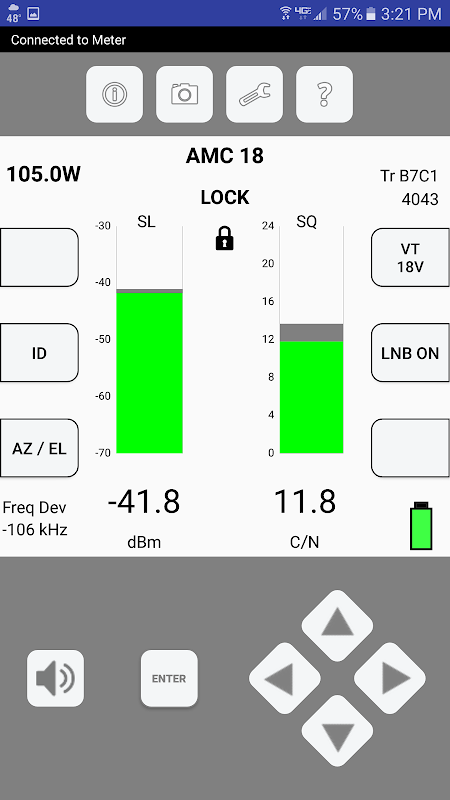

Anwendungsbeispiel: Verbinden Sie Ihr XR-3 Satelliten-Messgerät am Boden Blockposition und Leistung auf der XR-3. Dann koppeln Sie XR-3 auf Ihrem Android-Mobilgerät über WiFi. Klettert die Leiter mit dem Telefon auf einem Armband, führen Sie den XR-3 Remote App und prüfen Signalpegel und die Qualität und neu ausrichten Ihre Satellitenschüssel, ohne zuerst den LNBF Kopf entfernen und schließen Sie vorübergehend kurze Koax Jumper-Kabel vom LNBF zu Ihr Satelliten-Messgerät. Die XR-3-Meter-Bildschirm wird auf dem mobile Gerät gespiegelt, so dass Sie die Satelliten identifizieren, wechseln zu verschiedenen Satelliten und Transpondern und messen HF-Pegel, demodulierten Signalqualität und LNB LO Drift. Diese Methode bietet Sicherheit und Geschwindigkeitsvorteile für den Satelliten-Techniker.

Derzeitige Einschränkungen:

1) funktioniert nur mit XR-3 Hardware-Version 3.01 (XR-3 mit optionalem WiFi Hardware-Modul installiert ist). Um die Hardware-Version Ihrer XR-3, drücken Sie MENU, wählen Sie Versionen aus dem Hauptmenü zu bestätigen und an der Basis HW Feld Version beziehen. Wenn Ihr XR-3 keine Hardware-Version 3.01 haben, kontaktieren Applied Instruments für ein Angebot zu haben, es verändert.

2) XR-3 Remote App funktioniert nur mit der Satelliten-Messgeräte Module der XR-3.

3) Nur die XR-3 Hauptlauf Bildschirm und AZ / EL-Bildschirm sind sichtbar und steuerbar über das mobile Gerät. Erhöhte Funktionalität (mehr Bildschirm) wird zu einem späteren Zeitpunkt über Software-Updates angeboten werden.

4) Nur 1 mobiles Gerät kann an jeden XR-3 zu einem Zeitpunkt verbunden werden.

5) WiFi Bereich von Android Mobilgerät XR-3 Satmessgerät variiert in Abhängigkeit von Hindernissen und Gelände, aber etwa 100 bis 300 Fuß.

Was brauche ich, um loszulegen?

1) Android-Handy oder Tablet Android 4.0.3 oder höher ausgeführt wird

2) WiFi-fähige XR-3 Modular Test Instrument (Hardware-Version 3.01) mit einem zugehörigen Satelliten-Messgeräte Modul

Für weitere Informationen über WLAN-Funktionen der WiFi-fähige XR-3 finden Sie http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Meter_WiFi_Operations.pdf

Für weitere Details über die XR-3 Remote App für Android besuchen http://www.appliedin.com/www/assets/products/XR_3/downloads/XR-3_Remote_Android_App.pdf

Wie kann ich mein mobiles Android-Gerät an den XR-3 Link?

Methode 1:

a.) Schalten Sie den XR-3.

b.) Aktivieren Sie den Wi-Fi-Hotspot auf Ihrem Handy. Hinweis: Wenn Ihr Telefon oder Mobil Plan nicht den Wi-Fi-Hotspot unterstützt

Merkmal, geht dann in Methode 2.

c) Auf dem XR-3, wählen Sie MENU. -> WLAN -> WLAN-Netzwerke. Wählen Sie Ihr Handy SSID des mobilen Hotspot aus der Liste der verfügbaren drahtlosen Netzwerke und geben Sie das Kennwort, falls zutreffend. Sie können auch dieses Netzwerk als eines Ihrer fünf speichern

Lieblings WiFi-Netzwerke.

d.) Auf dem XR-3, beenden Sie das WLAN-Menü auf den XR-3-Meter-Run-Bildschirm zurückzukehren (wo Ihre Balkendiagramme dargestellt sind)

e.) auf Ihrem Telefon öffnen Sie das XR-3 Remote App. Das Telefon wird mit Messgeräte und Messgeräte Hauptlauf synchronisieren

Bildschirmanzeige auf dem Telefon gespiegelt werden.

Methode 2:

ein.) Schalten Sie den XR-3.

b.) Schalten Sie Wi-Fi auf Ihrem Telefon, wenn es nicht bereits aktiviert ist.

c.) Wenn auf Ihrem Telefon für das drahtlose Netzwerk zu suchen, die Sie würde beitreten möchten, wählen Sie die SSID (Name) Ihres

XR-3 und geben Sie das Passwort ein.

> WiFi - - In Ihrem XR-3 können Sie die zugehörigen SSID und das Passwort durch MENU Auswahl anzeigen und ändern>

WiFi-Menü -> WiFi-Optionen -> Hands Free Cfg.

d.) Auf dem XR-3, beenden Sie das WiFi-Menü des Zählers Run-Bildschirm zurückzukehren (wo Ihre Balkendiagramme dargestellt sind)

e.) auf Ihrem Telefon öffnen Sie das XR-3 Remote App. Das Telefon wird mit Messgeräte und Messgeräte Hauptlauf synchronisieren

Bildschirmanzeige auf dem Telefon gespiegelt werden.

Erfahren Sie mehr über die Applied Instruments XR-3 und andere Applied Instruments Produkte bei www.appliedin.com
