Auto Motordiagramm

"Der Automotor wird oft als ""Herz"" eines Fahrzeugs bezeichnet, und das Verständnis seiner komplizierten Arbeiten ist für jeden Auto -Enthusiasten oder für jemanden, der sich mit der Wartung von Automobilen befassen möchte, von entscheidender Bedeutung. Ein Auto -Motordiagramm dient als visuelle Roadmap und bietet Einblicke in das komplexe Netzwerk von Komponenten, die Ihr Fahrzeug mit Strom versorgen. In diesem Artikel werden wir die Bedeutung von Auto -Motordiagrammen untersuchen und Schlüsselkomponenten abbauen.

Warum Automotordiagramme wichtig sind:

1. Funktionalität verstehen:

Ein Auto -Motordiagramm bietet eine klare Visualisierung, wie unterschiedliche Teile zusammenarbeiten, um Strom zu erzeugen. Dieses Verständnis ist sowohl für Enthusiasten als auch für Mechaniker von grundlegender Bedeutung.

2. Diagnoseunterstützung:

Bei der Fehlerbehebung von Motorproblemen ist ein Diagramm ein unschätzbares Werkzeug. Es hilft, bestimmte Komponenten zu identifizieren und einen systematischen Ansatz zur Problemlösung zu erleichtern.

3. Wartung und Reparaturen:

Für diejenigen, die sich für DIY -Automobilarbeit interessieren, ist ein umfassendes Motordiagramm unverzichtbar. Es hilft bei Aufgaben, die von der grundlegenden Wartung bis hin zu komplexeren Reparaturen reichen.

Schlüsselkomponenten in einem Auto -Motordiagramm:

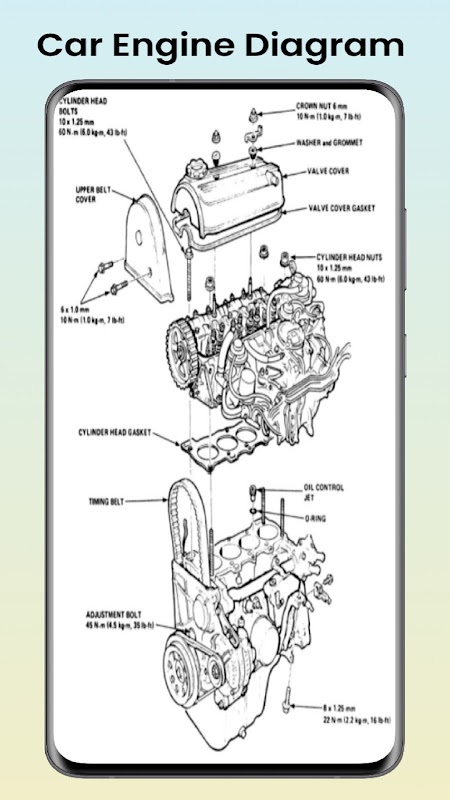

1. Zylinderblock:

Die Grundlage des Motors, Wohnzylinder, in denen die Verbrennung stattfindet. Das Diagramm zeigt die Anordnung von Zylinder und ihre Verbindung zur Kurbelwelle.

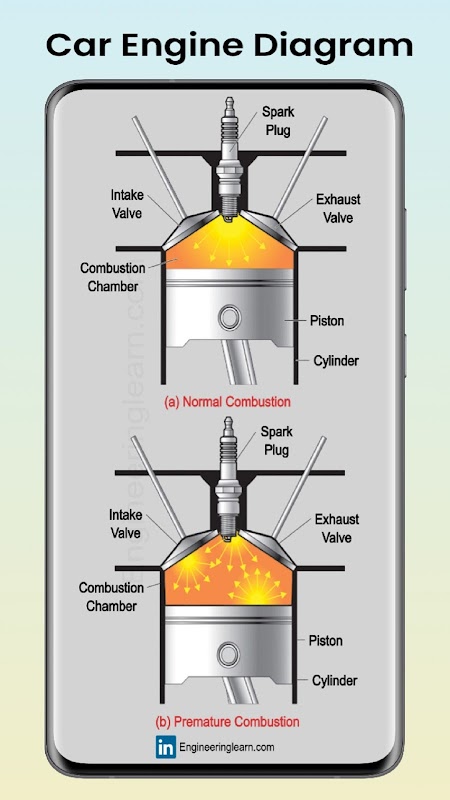

2. Kolben und Verbindungsstäbe:

Die Kolben bewegen sich in den Zylindern nach oben und unten, die durch Anschluss von Stangen mit der Kurbelwelle verbunden sind. Das Diagramm zeigt, wie diese Komponenten während des Motorbetriebs Energie übertragen.

3. Kurbelwelle:

Die zentrale Komponente, die eine lineare Bewegung von Kolben in Rotationsbewegung umwandelt. Das Diagramm beschreibt seine Position und Verbindung zu anderen Teilen.

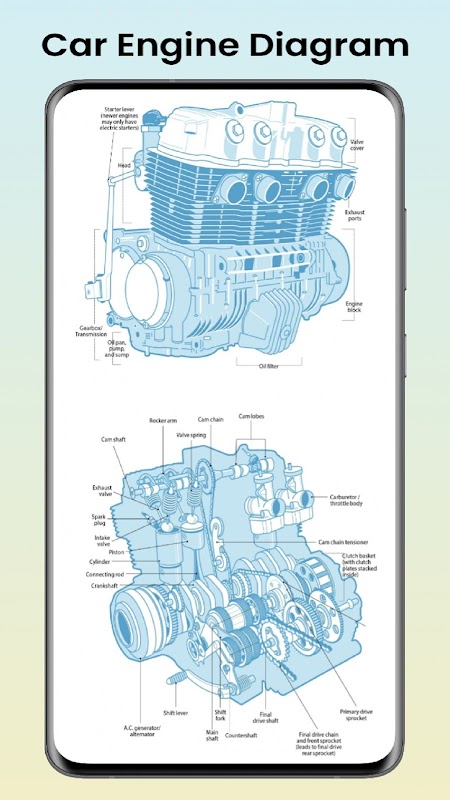

4. Nockenwelle:

Verantwortlich für die Steuerung des Öffnens und Schließens von Motorventilen. Das Diagramm zeigt den Standort der Nockenwelle und seine Wechselwirkung mit dem Ventilzug.

5. Ventilzug:

Der Ventilzug umfasst Ventile, Lifter und Pushrods und reguliert den Luft- und Kraftstofffluss in und aus den Zylindern. Das Diagramm hebt die komplizierte Anordnung dieser Komponenten hervor.

6. Kraftstoffeinspritzsystem:

Moderne Motoren enthalten häufig Kraftstoffeinspritzsysteme. Das Diagramm zeigt die Kraftstoffeinspritzdüsen, Kraftstoffschienen und andere Elemente, die für die Bereitstellung des richtigen Kraftstoff-Luft-Gemisches verantwortlich sind.

7. Kühlsystem:

Motordiagramme enthalten häufig Details zum Kühlsystem, die den Kühler, die Wasserpumpe und die Schläuche veranschaulichen, die verhindern, dass der Motor eine Überhitzung ist.

Tipps zum Lesen von Autosendiagrammen:

Farbcodierung:

Einige Diagramme verwenden Farbe, um zwischen Komponenten zu differenzieren oder bestimmte Bereiche hervorzuheben. Verstehen Sie den Schlüssel für eine genaue Interpretation.

Flow -Pfeile:

Pfeile geben den Flüssigkeitsfluss oder Luft an. Befolgen Sie diese Pfeile, um die Bewegungsrichtung innerhalb des Motors zu verstehen.

Legende und Etiketten:

Ein gut markiertes Diagramm mit einer Legende ist leichter zu entschlüsseln. Machen Sie sich mit den verwendeten Symbolen und Terminologie vertraut.

Abschluss:

Ein Auto -Motordiagramm ist nicht nur eine technische Illustration. Es ist ein Fenster in die Wunder der Automobiltechnik. Egal, ob Sie ein aufstrebender Mechaniker oder ein neugieriger Autobesitzer sind, sich die Zeit zu nehmen, die Feinheiten des Motors Ihres Fahrzeugs zu verstehen, kann Ihre Wertschätzung für seine Leistung verbessern und Sie befähigen, Wartung und Reparaturen mit Zuversicht durchzuführen."
