مخطط محرك السيارة

"غالبًا ما يشار إلى محرك السيارة باسم ""قلب"" مركبة ، وفهم أعماله المعقدة أمر بالغ الأهمية بالنسبة لأي عشاق للسيارات أو شخص يريد الخوض في صيانة السيارات. يعد مخطط محرك السيارة بمثابة خريطة طريق مرئية ، مما يوفر رؤى على الشبكة المعقدة من المكونات التي تعمل على تشغيل سيارتك. في هذه المقالة ، سنستكشف أهمية مخططات محرك السيارة ونحطم المكونات الرئيسية.

لماذا تخطط محرك السيارة مهم:

1. فهم الوظائف:

يوفر مخطط محرك السيارة تصورًا واضحًا لكيفية عمل الأجزاء المختلفة معًا لتوليد الطاقة. هذا الفهم أمر أساسي لكل من المتحمسين والميكانيكا.

2. المساعدة التشخيصية:

عند استكشاف مشكلات محرك استكشاف الأخطاء وإصلاحها ، يكون الرسم البياني أداة لا تقدر بثمن. يساعد في تحديد مكونات محددة ، مما يسهل النهج المنهجي لحل المشكلات.

3. الصيانة والإصلاحات:

بالنسبة لأولئك الذين يحرصون على أعمال السيارات DIY ، لا غنى عن رسم تخطيطي شامل للمحرك. إنه يساعد في مهام تتراوح من الصيانة الأساسية إلى الإصلاحات الأكثر تعقيدًا.

المكونات الرئيسية في مخطط محرك السيارة:

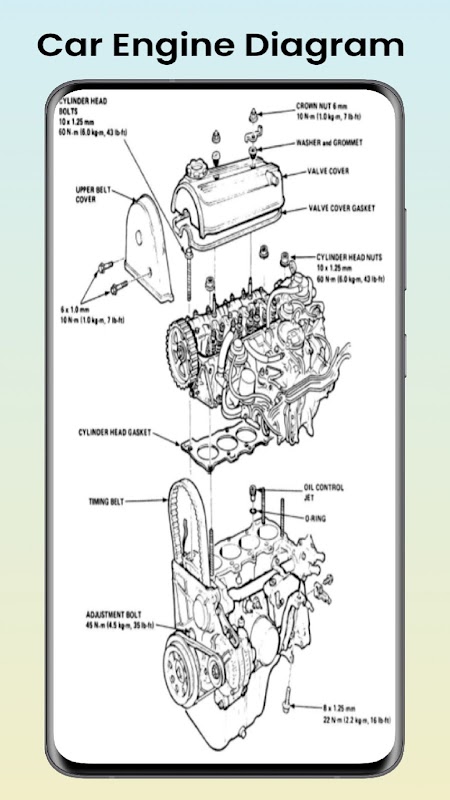

1. كتلة الأسطوانة:

أساس المحرك ، أسطوانات الإسكان حيث يحدث الاحتراق. يوضح الرسم البياني ترتيب الأسطوانات واتصالها بالعمود المرفقي.

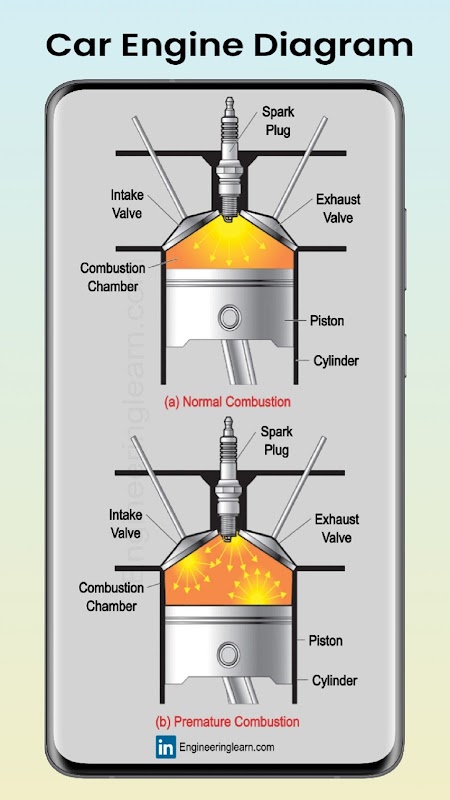

2. المكابس وقضبان التوصيل:

تتحرك المكابس لأعلى ولأسفل داخل الأسطوانات ، متصلة بالعمود المرفقي عن طريق توصيل القضبان. يوضح الرسم البياني كيف تنقل هذه المكونات الطاقة أثناء تشغيل المحرك.

3. العمود المرفقي:

المكون المركزي الذي يحول الحركة الخطية من المكابس إلى حركة الدورانية. الرسم البياني يحدد موقفه واتصاله بأجزاء أخرى.

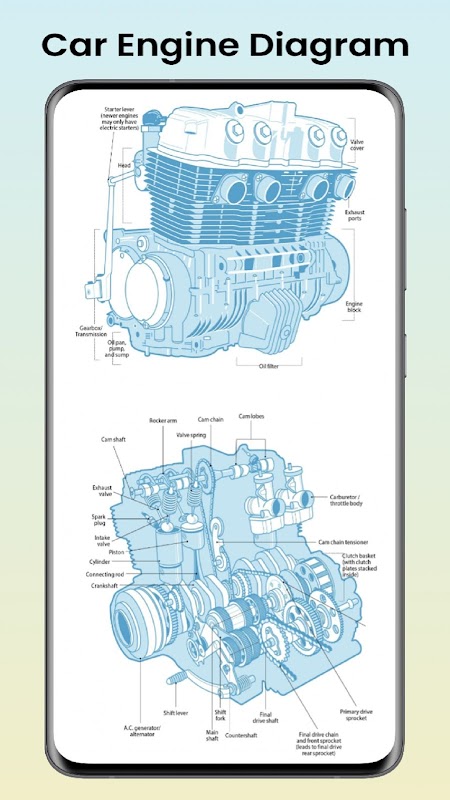

4. عمود الحدبات:

مسؤول عن التحكم في فتح وإغلاق صمامات المحرك. يصور الرسم البياني موقع عمود الحدبات وتفاعله مع قطار الصمام.

5. قطار الصمام:

يضم صمامات الصمامات ، والرافعات ، و pushrods ، وتنظم قطار الصمام تدفق الهواء والوقود داخل وخارج الأسطوانات. يسلط الرسم البياني الضوء على الترتيب المعقد لهذه المكونات.

6. نظام حقن الوقود:

غالبًا ما تتضمن المحركات الحديثة أنظمة حقن الوقود. يعرض الرسم التخطيطي عناصر الوقود وقضبان الوقود والعناصر الأخرى المسؤولة عن تقديم خليط الهواء الصحيح.

7. نظام التبريد:

غالبًا ما تتضمن مخططات المحرك تفاصيل حول نظام التبريد ، وتوضيح المبرد ومضخة المياه والخراطيم التي تمنع المحرك من ارتفاع درجة الحرارة.

نصائح لقراءة مخططات محرك السيارة:

لون الترميز:

تستخدم بعض الرسوم البيانية اللون للتمييز بين المكونات أو تسليط الضوء على مناطق محددة. فهم مفتاح التفسير الدقيق.

سهام التدفق:

تشير الأسهم إلى تدفق السوائل أو الهواء. اتبع هذه الأسهم لفهم اتجاه الحركة داخل المحرك.

الأسطورة والعلامات:

رسم تخطيطي ذو علامات جيدة مع أسطورة أسهل في فك الرسم. تعرف على الرموز والمصطلحات المستخدمة.

خاتمة:

مخطط محرك السيارة ليس مجرد توضيح تقني ؛ إنها نافذة في أعجوبة هندسة السيارات. سواء كنت ميكانيكيًا طموحًا أو مالك سيارة فضولي ، فإن أخذ الوقت الكافي لفهم تعقيدات محرك سيارتك يمكن أن يعزز تقديرك لأدائه وتمكينك من إجراء الصيانة والإصلاحات بثقة."
