Sơ đồ động cơ xe

"Động cơ xe hơi thường được gọi là ""trái tim"" của một chiếc xe và hiểu được hoạt động phức tạp của nó là rất quan trọng đối với bất kỳ người đam mê xe hơi hoặc ai đó muốn đi sâu vào bảo trì ô tô. Một sơ đồ động cơ xe phục vụ như một lộ trình trực quan, cung cấp cái nhìn sâu sắc về mạng lưới các thành phần phức tạp cung cấp năng lượng cho chiếc xe của bạn. Trong bài viết này, chúng tôi sẽ khám phá tầm quan trọng của sơ đồ động cơ xe và phá vỡ các thành phần chính.

Tại sao sơ ​​đồ động cơ xe hơi quan trọng:

1. Hiểu chức năng:

Một sơ đồ động cơ xe cung cấp một hình ảnh rõ ràng về cách các bộ phận khác nhau hoạt động cùng nhau để tạo ra sức mạnh. Sự hiểu biết này là cơ bản cho cả những người đam mê và cơ học.

2. Hỗ trợ chẩn đoán:

Khi xử lý sự cố động cơ, sơ đồ là một công cụ vô giá. Nó giúp xác định các thành phần cụ thể, tạo điều kiện cho một cách tiếp cận có hệ thống để giải quyết vấn đề.

3. Bảo trì và sửa chữa:

Đối với những người quan tâm đến công việc ô tô DIY, một sơ đồ động cơ toàn diện là không thể thiếu. Nó hỗ trợ trong các nhiệm vụ từ bảo trì cơ bản đến sửa chữa phức tạp hơn.

Các thành phần chính trong sơ đồ động cơ xe:

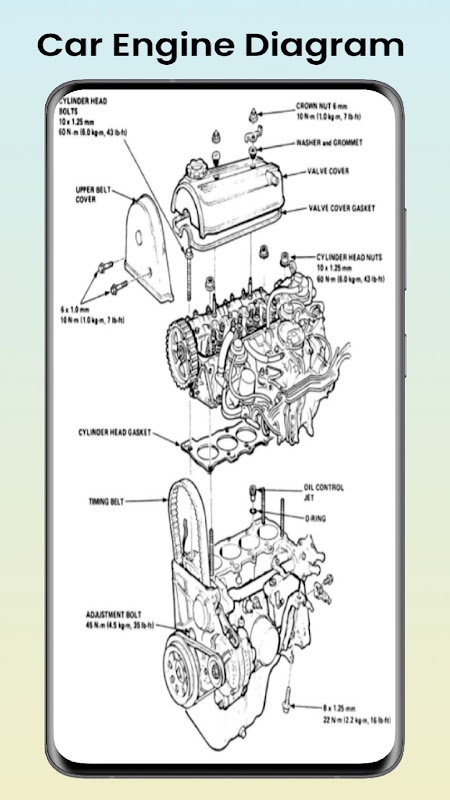

1. Khối xi lanh:

Nền tảng của động cơ, xi lanh nhà ở nơi xảy ra đốt cháy. Biểu đồ minh họa sự sắp xếp của xi lanh và kết nối của chúng với trục khuỷu.

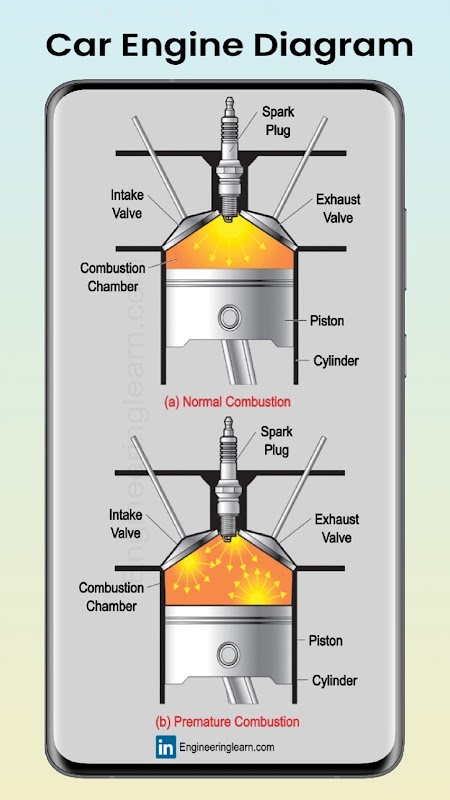

2. Pít -tông và thanh kết nối:

Piston di chuyển lên và xuống trong các xi lanh, được kết nối với trục khuỷu bằng cách kết nối các thanh. Biểu đồ cho thấy cách các thành phần này chuyển năng lượng trong quá trình hoạt động của động cơ.

3. trục khuỷu:

Thành phần trung tâm chuyển đổi chuyển động tuyến tính từ pít -tông thành chuyển động quay. Sơ đồ phân định vị trí và kết nối của nó với các phần khác.

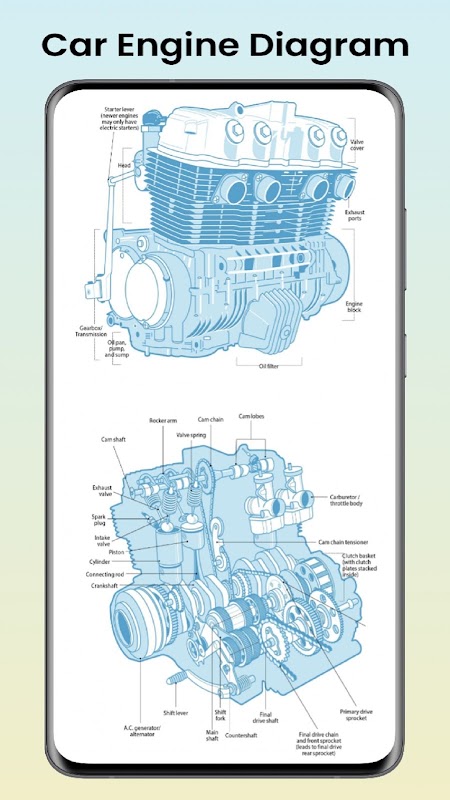

4. trục cam:

Chịu trách nhiệm kiểm soát việc mở và đóng các van động cơ. Biểu đồ mô tả vị trí của trục cam và sự tương tác của nó với tàu van.

5. Tàu van:

Bao gồm các van, máy nâng và lực đẩy, tàu van điều chỉnh luồng không khí và nhiên liệu vào và ra khỏi các xi lanh. Biểu đồ làm nổi bật sự sắp xếp phức tạp của các thành phần này.

6. Hệ thống phun nhiên liệu:

Động cơ hiện đại thường kết hợp các hệ thống phun nhiên liệu. Biểu đồ trưng bày các kim phun nhiên liệu, đường ray nhiên liệu và các yếu tố khác chịu trách nhiệm cung cấp hỗn hợp không khí chính xác.

7. Hệ thống làm mát:

Biểu đồ động cơ thường bao gồm các chi tiết về hệ thống làm mát, minh họa bộ tản nhiệt, bơm nước và ống ngăn chặn động cơ quá nóng.

Mẹo đọc sơ đồ động cơ xe:

Mã màu:

Một số sơ đồ sử dụng màu sắc để phân biệt giữa các thành phần hoặc làm nổi bật các khu vực cụ thể. Hiểu chìa khóa để giải thích chính xác.

Mũi tên dòng chảy:

Mũi tên chỉ ra dòng chất lỏng hoặc không khí. Thực hiện theo các mũi tên này để hiểu hướng di chuyển trong động cơ.

Truyền thuyết và Nhãn:

Một sơ đồ được dán nhãn tốt với một huyền thoại dễ dàng giải mã hơn. Làm quen với các biểu tượng và thuật ngữ được sử dụng.

Phần kết luận:

Một sơ đồ động cơ xe không chỉ là một minh họa kỹ thuật; Đó là một cửa sổ vào những điều kỳ diệu của kỹ thuật ô tô. Cho dù bạn là một thợ cơ khí đầy tham vọng hay một chủ xe tò mò, dành thời gian để hiểu được sự phức tạp của động cơ xe của bạn có thể nâng cao sự đánh giá cao của bạn đối với hiệu suất của nó và trao quyền cho bạn thực hiện bảo trì và sửa chữa một cách tự tin."
