Car Engine Diagram

"Il motore automobilistico viene spesso definito ""cuore"" di un veicolo e comprendere i suoi complessi meccanismi è cruciale per qualsiasi appassionato di auto o qualcuno che vuole approfondire la manutenzione automobilistica. Un diagramma del motore delle auto funge da tabella di marcia visiva, fornendo approfondimenti sulla complessa rete di componenti che alimentano il veicolo. In questo articolo, esploreremo il significato dei diagrammi del motore delle auto e abbatteremo i componenti chiave.

Perché i diagrammi del motore delle auto contano:

1. Comprensione della funzionalità:

Un diagramma del motore delle auto offre una chiara visualizzazione di come le diverse parti lavorano insieme per generare potenza. Questa comprensione è fondamentale sia per gli appassionati che per i meccanici.

2. Assistenza diagnostica:

Durante la risoluzione dei problemi del motore, un diagramma è uno strumento inestimabile. Aiuta a identificare componenti specifici, facilitando un approccio sistematico alla risoluzione dei problemi.

3. Manutenzione e riparazioni:

Per coloro che sono appassionati del lavoro automobilistico fai -da -te, è indispensabile un diagramma a motore completo. Aiuta in attività che vanno dalla manutenzione di base a riparazioni più complesse.

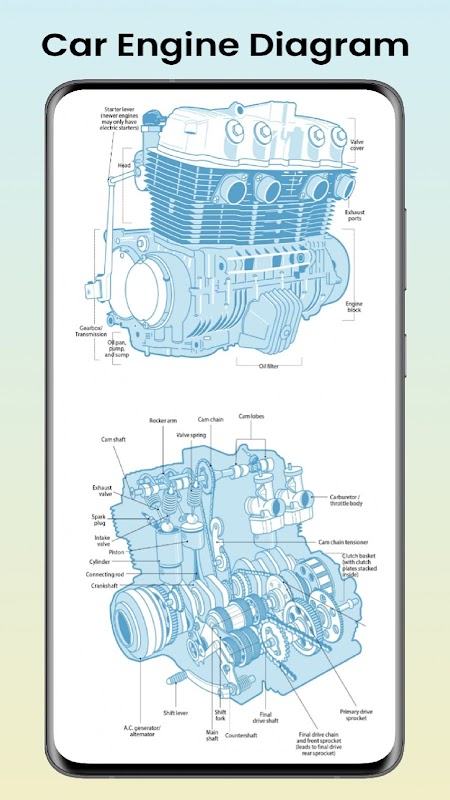

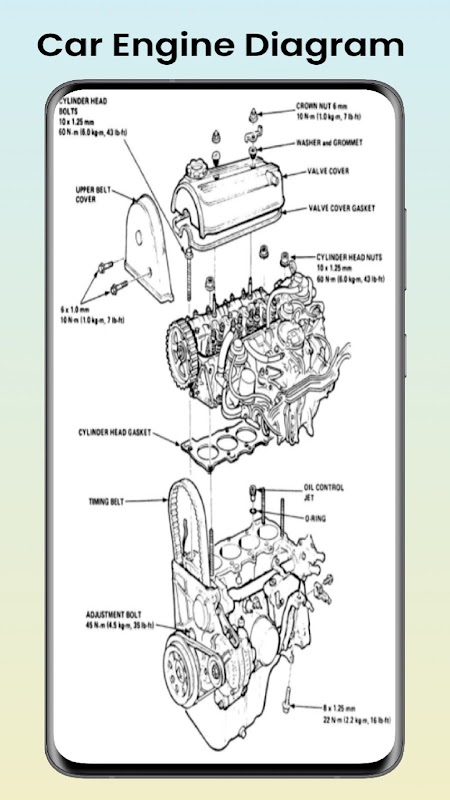

Componenti chiave in un diagramma del motore dell'auto:

1. Blocco cilindro:

Il fondamento del motore, cilindri abitativi in ​​cui si svolge la combustione. Il diagramma illustra la disposizione dei cilindri e il loro collegamento con l'albero a gomiti.

2. Pistons e canne di collegamento:

I pistoni si muovono su e giù all'interno dei cilindri, collegati all'albero motore collegando le aste. Il diagramma mostra come questi componenti trasferiscono l'energia durante il funzionamento del motore.

3. Albero motore:

Il componente centrale che converte il movimento lineare dai pistoni in movimento rotazionale. Il diagramma delinea la sua posizione e la connessione ad altre parti.

4. Albero a camme:

Responsabile del controllo dell'apertura e della chiusura delle valvole del motore. Il diagramma raffigura la posizione dell'albero a camme e la sua interazione con il treno della valvola.

5. Train Valve:

Comprendendo valvole, sollevatori e pushrod, il treno della valvola regola il flusso di aria e carburante dentro e fuori dai cilindri. Il diagramma evidenzia l'intricata disposizione di questi componenti.

6. Sistema di iniezione del carburante:

I moderni motori spesso incorporano sistemi di iniezione di carburante. Il diagramma mette in mostra gli iniettori di carburante, le rotaie del carburante e altri elementi responsabili della consegna della miscela corretta in aria carburante.

7. Sistema di raffreddamento:

I diagrammi del motore spesso includono dettagli sul sistema di raffreddamento, illustrando il radiatore, la pompa dell'acqua e i tubi che impediscono il surriscaldamento del motore.

Suggerimenti per leggere i diagrammi del motore delle auto:

Codificazione del colore:

Alcuni diagrammi usano il colore per distinguere tra componenti o evidenziare aree specifiche. Comprendi la chiave per un'interpretazione accurata.

Frecce di flusso:

Le frecce indicano il flusso di fluidi o aria. Segui queste frecce per comprendere la direzione del movimento all'interno del motore.

Leggenda ed etichette:

Un diagramma ben etichettato con una leggenda è più facile da decifrare. Familiarizzare con i simboli e la terminologia utilizzati.

Conclusione:

Un diagramma del motore delle auto non è solo un'illustrazione tecnica; È una finestra nelle meraviglie dell'ingegneria automobilistica. Che tu sia un meccanico aspirante o un curioso proprietario dell'auto, prenderti il ​​tempo per comprendere le complessità del motore del tuo veicolo può migliorare il tuo apprezzamento per le sue prestazioni e consentirti di intraprendere manutenzione e riparazioni con fiducia."
