Einführung

Elektromotoren drehen Strom in Bewegung durch elektromagnetische Induktion ausnutzt. Eine stromführende Schleife, die in einem Magnetfeld angeordnet wird erfährt ein Dreh effect.A einfacher Gleichstrom (DC) -Motor ist hier dargestellt. ABCD ist auf einer Achse montiert PQ. Die Enden des Drahts sind mit einem Spaltring Kommutator an Position X & Y. Der Kommutator verbunden mit der Schleife rotiert. Zwei Kohlebürsten sind aus leicht gegen die Kommutatoren zu drücken.

Der Motor verfügt über einen externen Magneten (genannt der Stator, weil es an der Stelle befestigt ist) und eine Wendedrahtspule bezeichnet einen Anker (Rotor oder die Spule, da sie sich dreht). Der Anker, Strom von der Batterie vorgesehen trägt, ist ein Elektromagnet, weil ein stromführenden Draht ein Magnetfeld erzeugt; unsichtbare Magnetfeldlinien sind alle um den Draht des Ankers zirkulieren.

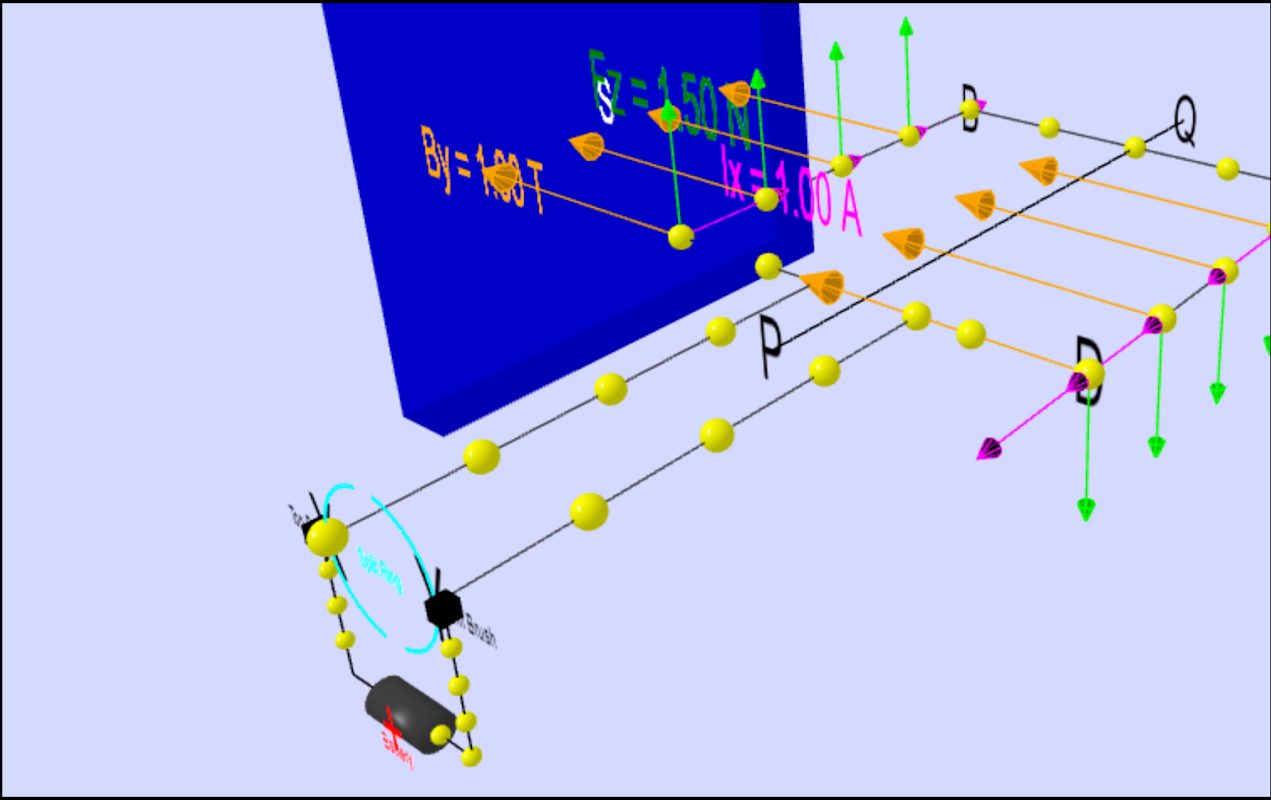

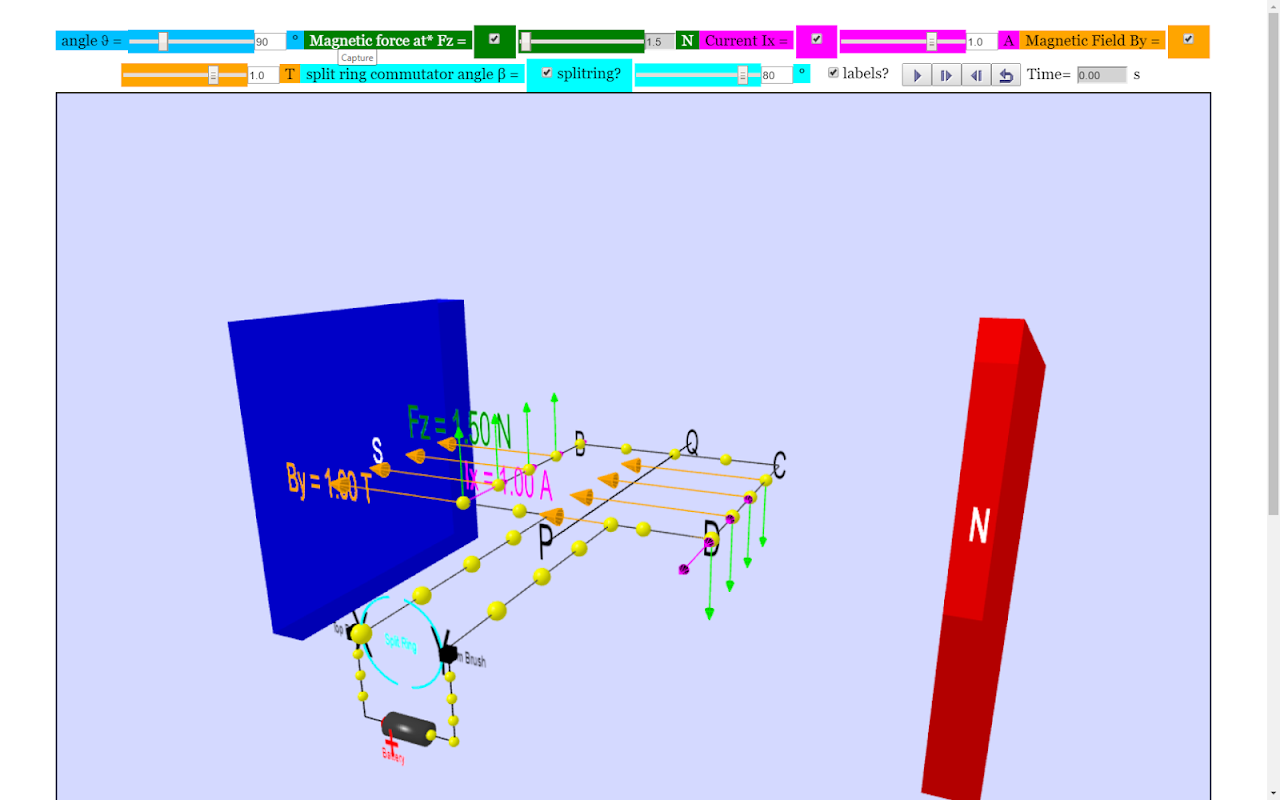

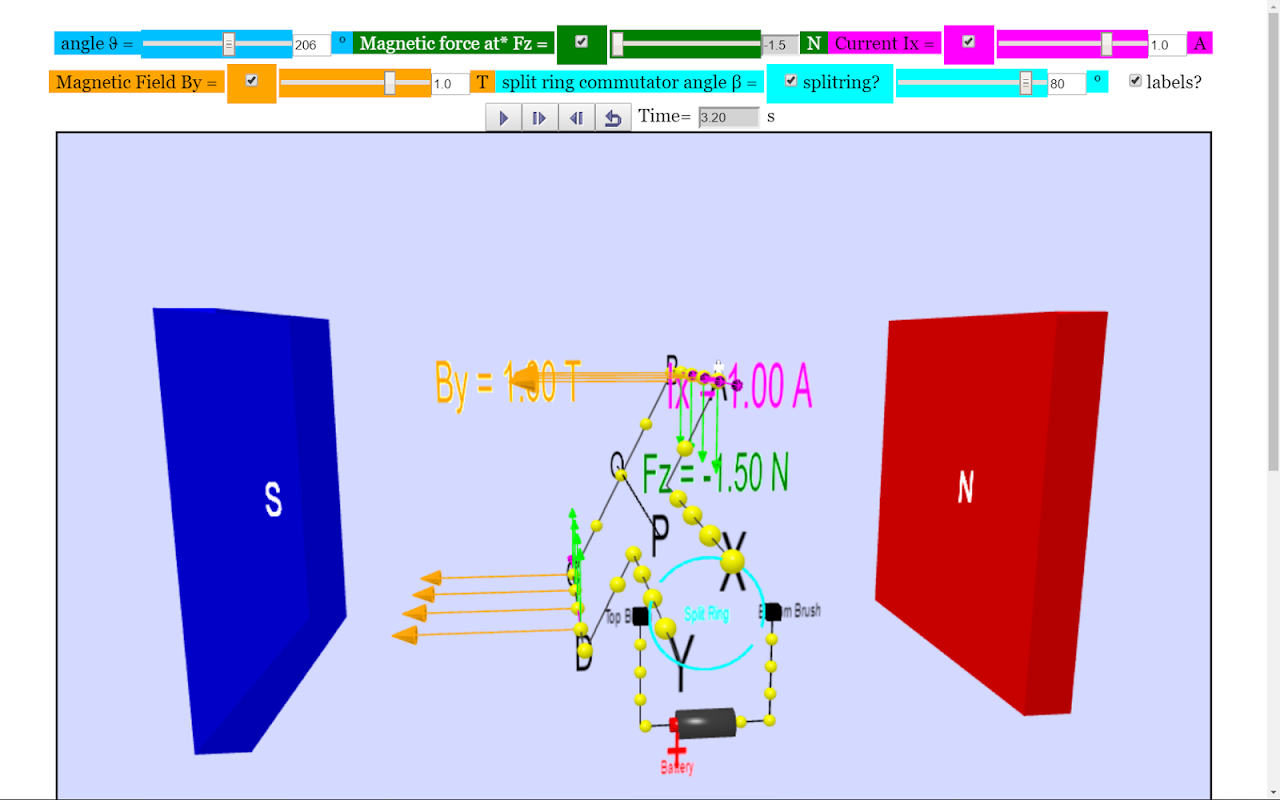

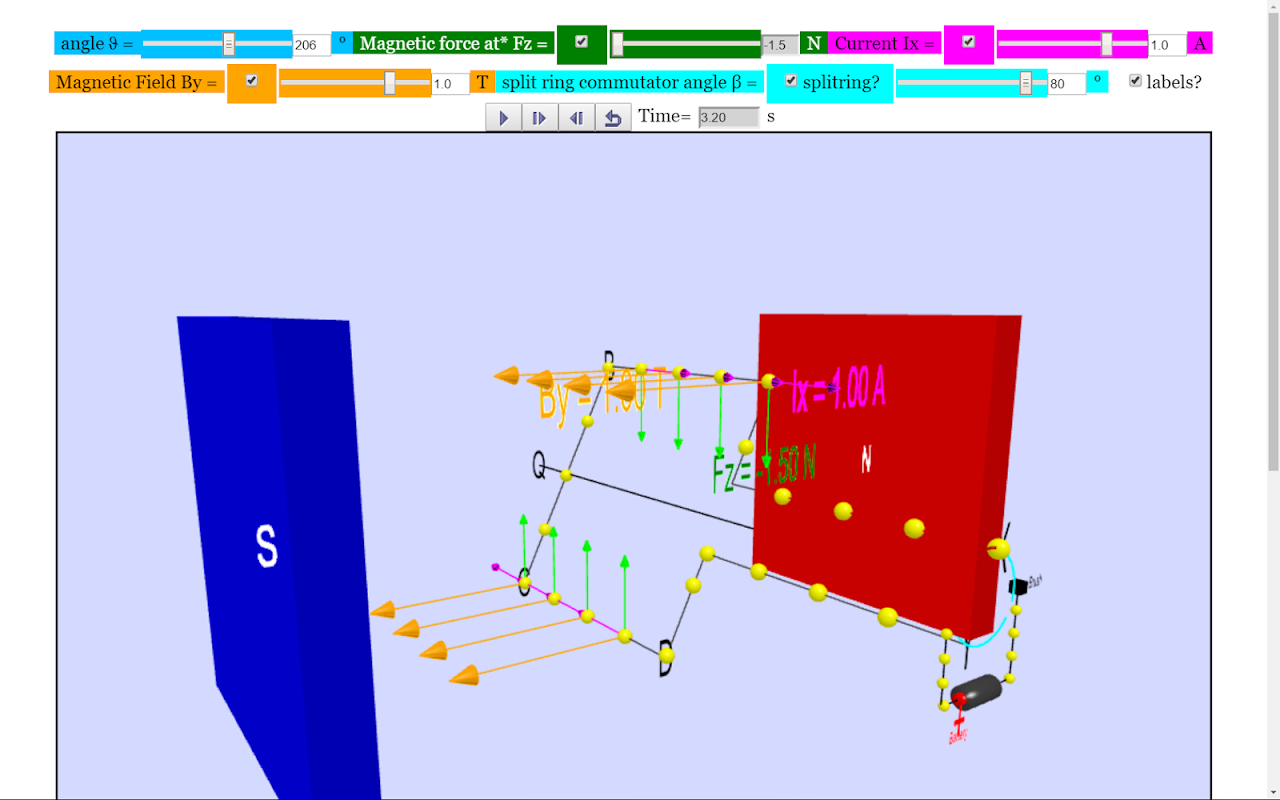

Die Tastenbewegung zur Erzeugung der Elektromagnet innerhalb des Magnetfelds des Permanentmagneten positioniert (dessen Feld läuft von seiner Nord-Süd-Pole). Der Anker erfährt eine Kraft, die von der linken Hand-Regel beschrieben. Dieses Zusammenspiel von Magnetfeld und ich bewegende geladene Teilchen (Elektronen, die in der aktuellen) resultiert in der Magnetkraft (die durch die grünen Pfeile dargestellt), die den Anker Spin aufgrund des Drehmoments. Mit dem Schieberegler Strom I zu sehen, was passiert, wenn der Stromfluss umgekehrt wird. Das Ankreuzfeld Stromfluss & Elektronenfluß alows verschiedene Visualisierungs da I = d (Q) / dt und Q = Anzahl der Ladungs ​​* e. Die Play & Pause-Taste erlaubt das Einfrieren der 3D-Ansicht für diese Kräfte sichtbar zu machen, für die mit der linken Hand-Regel für Konsistenzprüfung.

Interessante Tatsache

Diese Simulation hat echte 3D-perspektivische Ansicht und ist für die A-Ebene Physik Ausbildung gezielt, hat einen Split-Ring-Kollektor im Innern gestaltet.

Der Zweck des Kommutators ist, um die Richtung des Stroms in der Schleife ABCD für jeden halben Zyklus umkehrt.

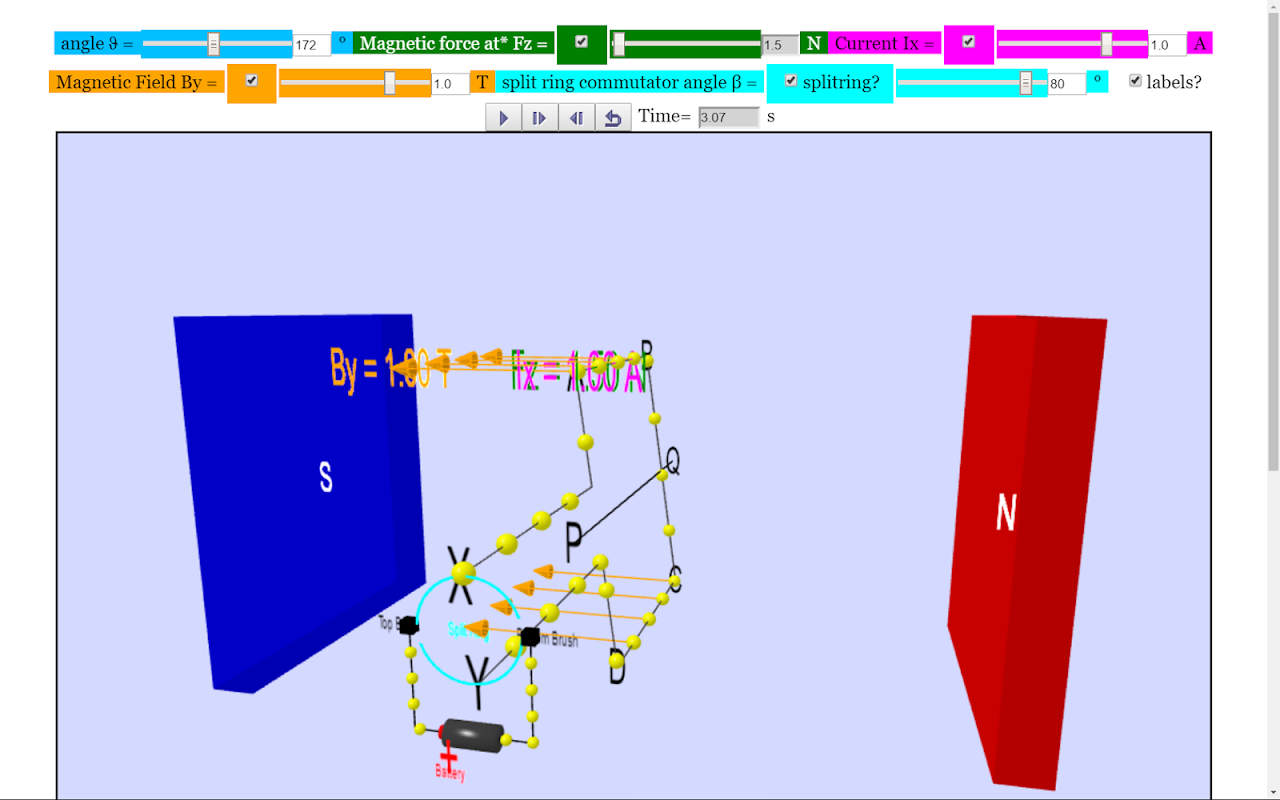

Eine Schaukel hin und her Bewegung (vielleicht θ = 90o Anstieg auf 270o und verringern zurück zu 90o) ist alles, was Sie aus diesem Motor erhalten würde, wenn es nicht für den Split-Ring-Kollektor waren - die kreisförmige Metallvorrichtung Split in mehrere Teile (gezeigt hier in Teal mit einem Spalt von β2) aufweist, verbindet den Anker an die Schaltung.
