Micrometer Simulator

Profi

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Kostenlose App

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Über

Eine Open-Source-Physik-Simulation basierend auf Codes, die von Fu-Kwun Hwang, Loo Kang WEE geschrieben wurden

Weitere Ressourcen finden Sie hier

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-Messungen

Einführung

Mikrometer verwenden das Prinzip einer Schraube, um kleine Entfernungen zu verstärken, die zu klein sind, um direkt in große Drehungen der Schraube zu messen, die groß genug sind, um von einer Skala ablesen zu können. Die Genauigkeit eines Mikrometers ergibt sich aus der Genauigkeit der Gewindeform, die sich im Herzen befindet. Die grundlegenden Funktionsprinzipien eines Mikrometers lauten wie folgt: Das Ausmaß der Drehung einer genau ausgeführten Schraube kann direkt und genau mit einem bestimmten Maß an axialer Bewegung (und umgekehrt) korreliert werden, und zwar durch die Konstante, die als Schraubenleitung bezeichnet wird. Die Führung einer Schraube ist die Strecke, um die sich die Achse axial um eine volle Umdrehung (360 °) bewegt. (In den meisten Gewinden (dh in allen Gewinden mit einem einzigen Start) beziehen sich Blei und Steigung im Wesentlichen auf dasselbe Konzept. Bei einer geeigneten Steigung und einem größeren Durchmesser der Schraube wird ein bestimmter Betrag der axialen Bewegung im Ergebnis verstärkt Umfangsbewegung. Das Mikrometer hat die meisten funktionalen physikalischen Teile eines echten Mikrometers.

Rahmen (Orange) Der C-förmige Körper, der Amboss und Fass in einem konstanten Verhältnis zueinander hält. Es ist dick, weil es die Expansion und Kontraktion minimieren muss, was die Messung verzerren würde. Der Rahmen ist schwer und hat folglich eine hohe thermische Masse, um eine wesentliche Erwärmung durch die Haltehand / Finger zu verhindern. hat einen Text 0,01 mm für die kleinste Unterteilung des Instruments. Hat einen Text 2 Runden = 100 = 1,00 mm, um die Zuordnung zu einem tatsächlichen Mikrometer zu ermöglichen

Amboss (Grau) Der glänzende Teil, zu dem sich die Spindel bewegt, und gegen den die Probe ruht.

Hülse / Lauf / Schaft (Gelb) Der stationäre runde Teil mit der linearen Skala. Manchmal Noniusmarkierungen.

Sicherungsmutter / Sicherungsring / Fingerhutverriegelung (blau) Der gerändelte Teil (oder Hebel), den man festziehen kann, um die Spindel stationär zu halten, z. B. wenn eine Messung kurzzeitig gehalten wird.

Schraube (nicht zu sehen) Das Herz des Mikrometers Es befindet sich im Lauf.

Spindel (Dunkelgrün) Der glänzende zylindrische Teil, den der Fingerhut in Richtung Amboss bewegt.

Fingerhut (Grün) Der Teil, um den sich der Daumen dreht. Abgestufte Markierungen.

Ratsche (Teal) (nicht gezeigt) Vorrichtung am Ende des Griffs, die den aufgebrachten Druck durch Schlupf bei kalibriertem Drehmoment begrenzt.

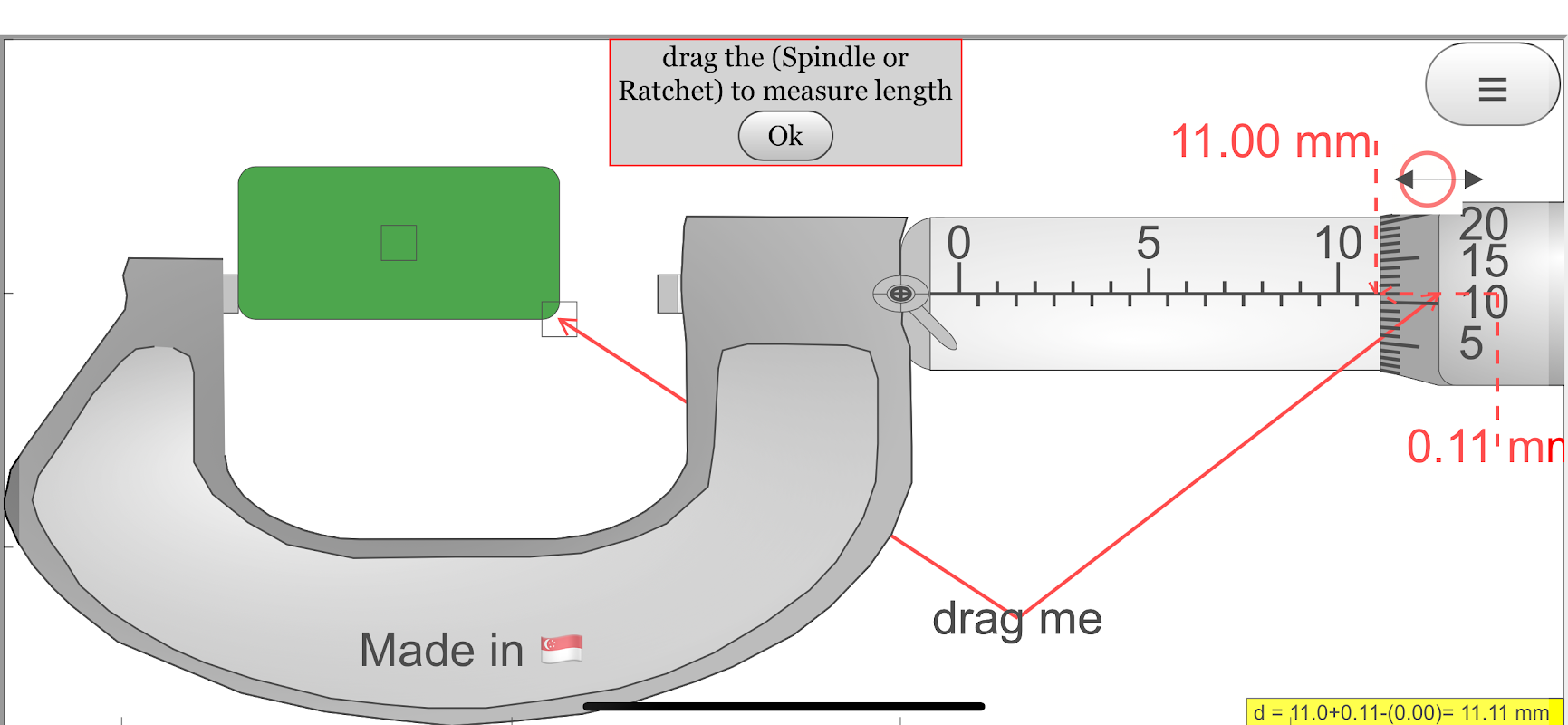

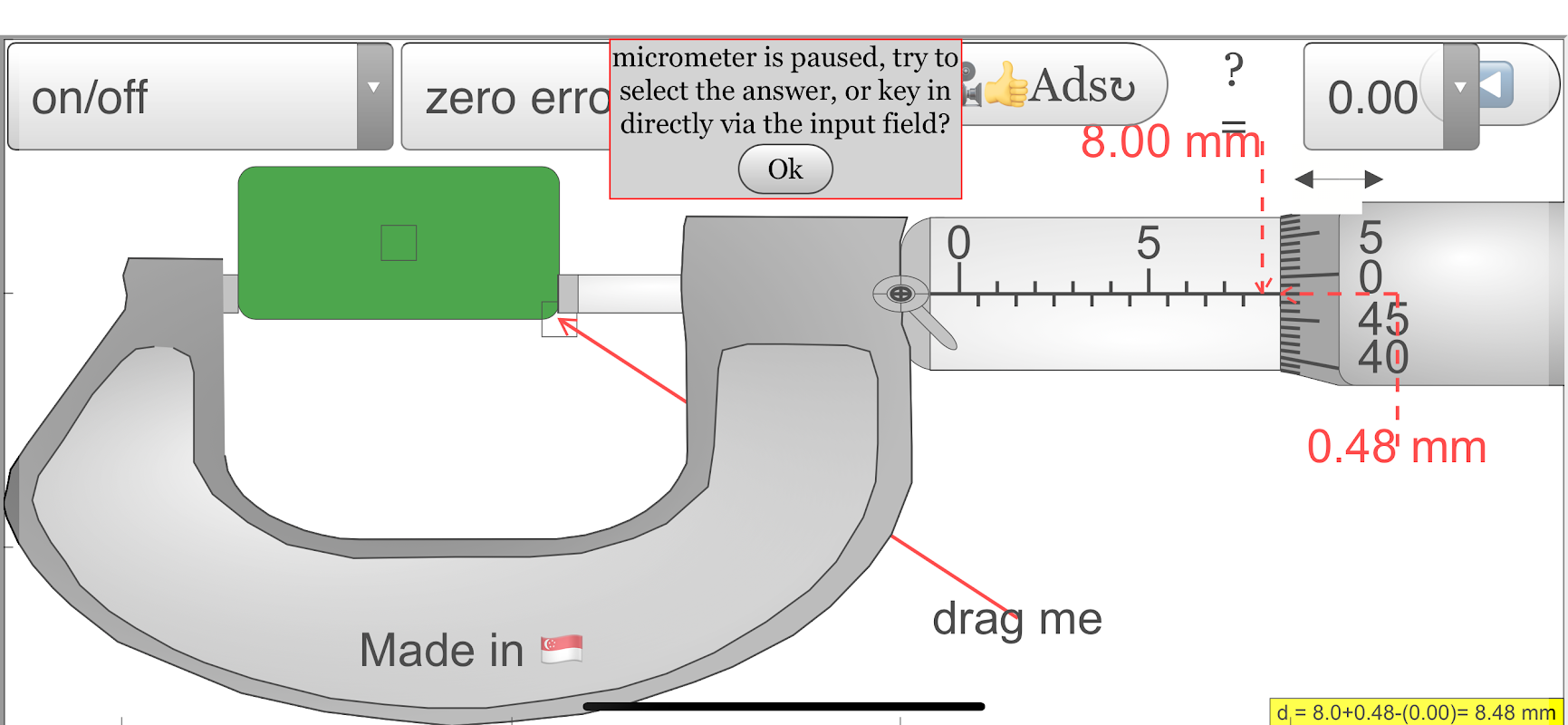

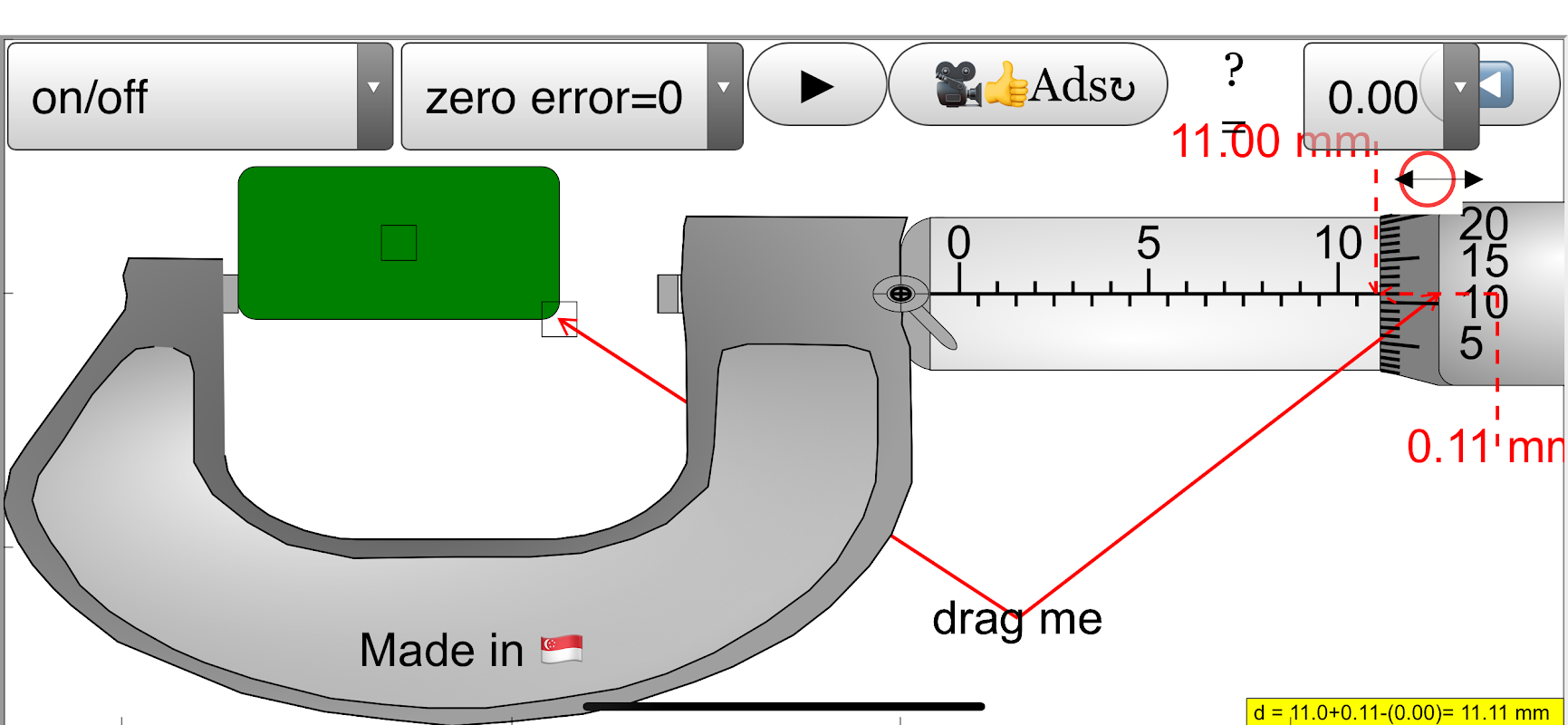

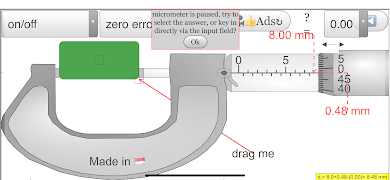

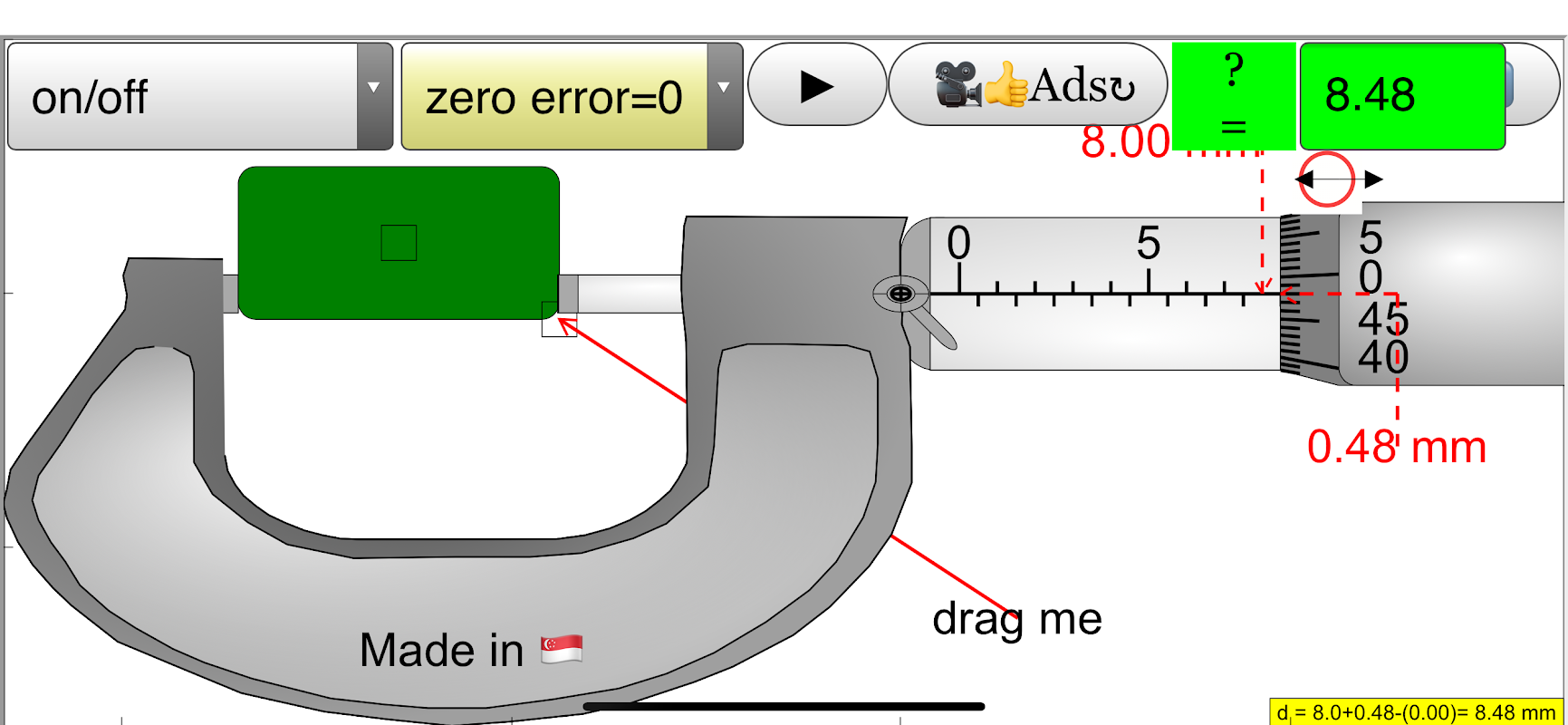

Dieses Applet verfügt über ein Objekt (Schwarz) mit dem Schieberegler oben links, um die Y-Bewegung des Objekts in den Amboss und in die Spindel (Backen) zu steuern. Die Grafik ermöglicht auch das Ziehen. mit dem Schieber links unten, um die x-Größe des Objekts in den Amboss und die Spindel (Backen) zu steuern. Auf dem linken unteren Schieberegler befindet sich die Nullfehlerkontrolle, mit der untersucht werden kann, ob der Mikrometer einen Fehler von +0,15 mm (max) oder -0,15 mm (min) hat.

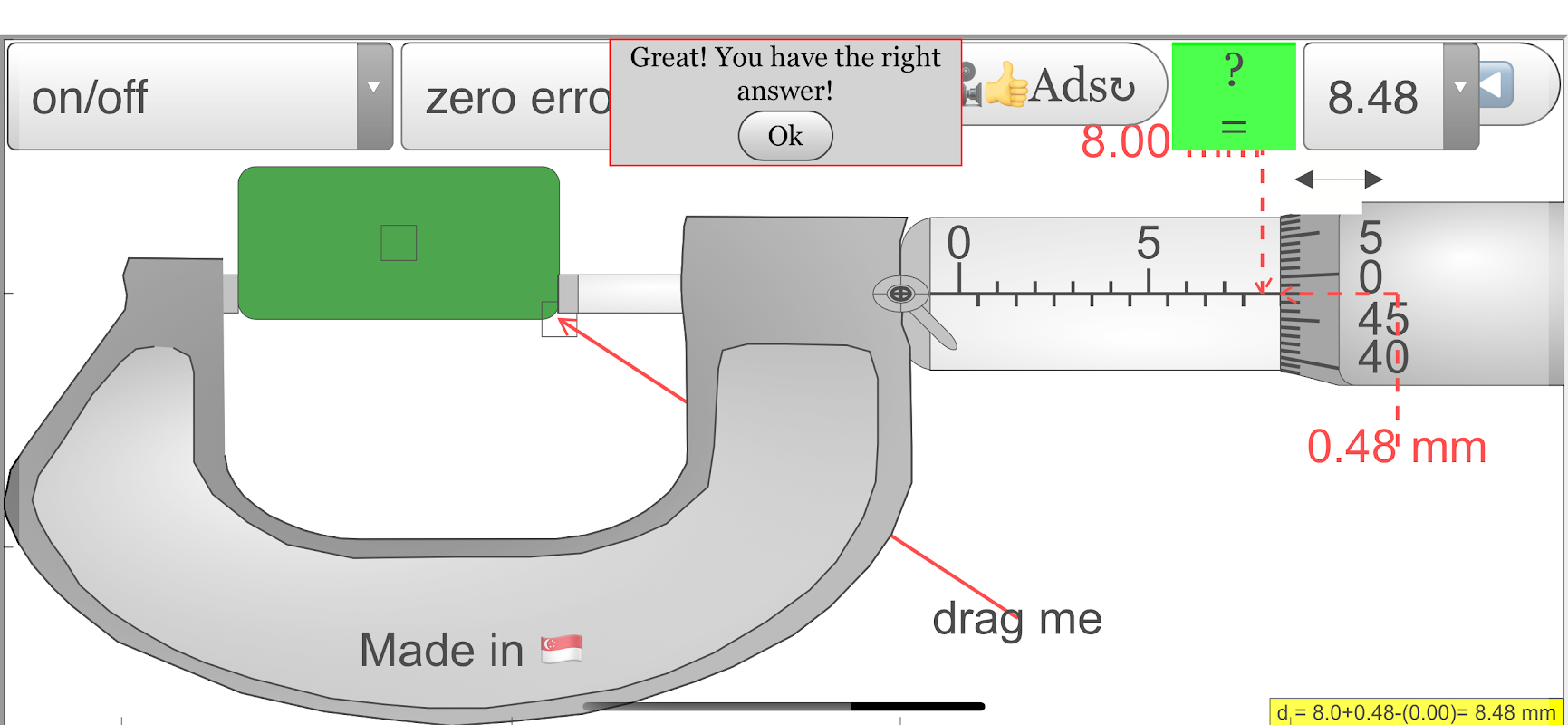

Es gibt Checkboxen: Hinweis: Richtlinien und Pfeile, die die interessierende Region angeben, sowie die begleitenden Gründe für die Antwort. Antwort: Zeigt die Messung d = ??? mm lock: Ermöglicht die Simulation der Sperrfunktion in echten Mikrometern, wodurch Änderungen der Spindelposition deaktiviert werden, die dann durch die Messung nicht verändert werden können. Auf der Unterseite befindet sich ein grüner Schieberegler, um die Position der Spindel zu steuern. Ziehen Sie an einem beliebigen Teil der Ansicht die Spindel mit.

Interessante Tatsache

Diese Simulation enthält Objekterkennung und Hinweise für die Physikausbildung auf O-Ebene. Der Null-Fehler ist auch in vielen anderen Apps integriert.
