DC Motor 3D Simulator Lab

aplikasi gratis

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorapp835145

aplikasi Pro

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorpro785986

Tentang

Sebuah fisika open source di simulasi Singapura berdasarkan kode yang ditulis oleh Fu-Kwun Hwang dan Loo Kang WEE.

lebih banyak sumber daya dapat ditemukan di sini

http://iwant2study.org/ospsg/index.php/interactive- sumber / fisika / 05-listrik-dan-magnet

pengantar

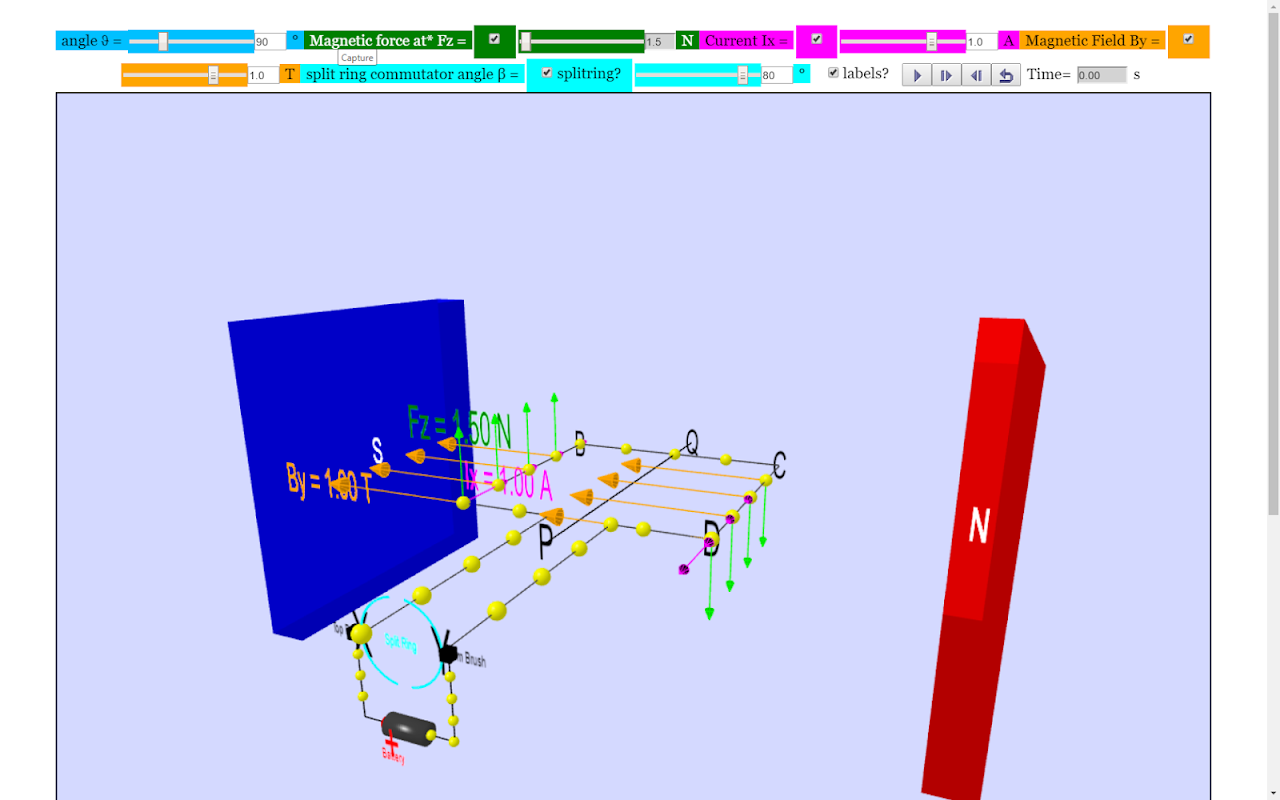

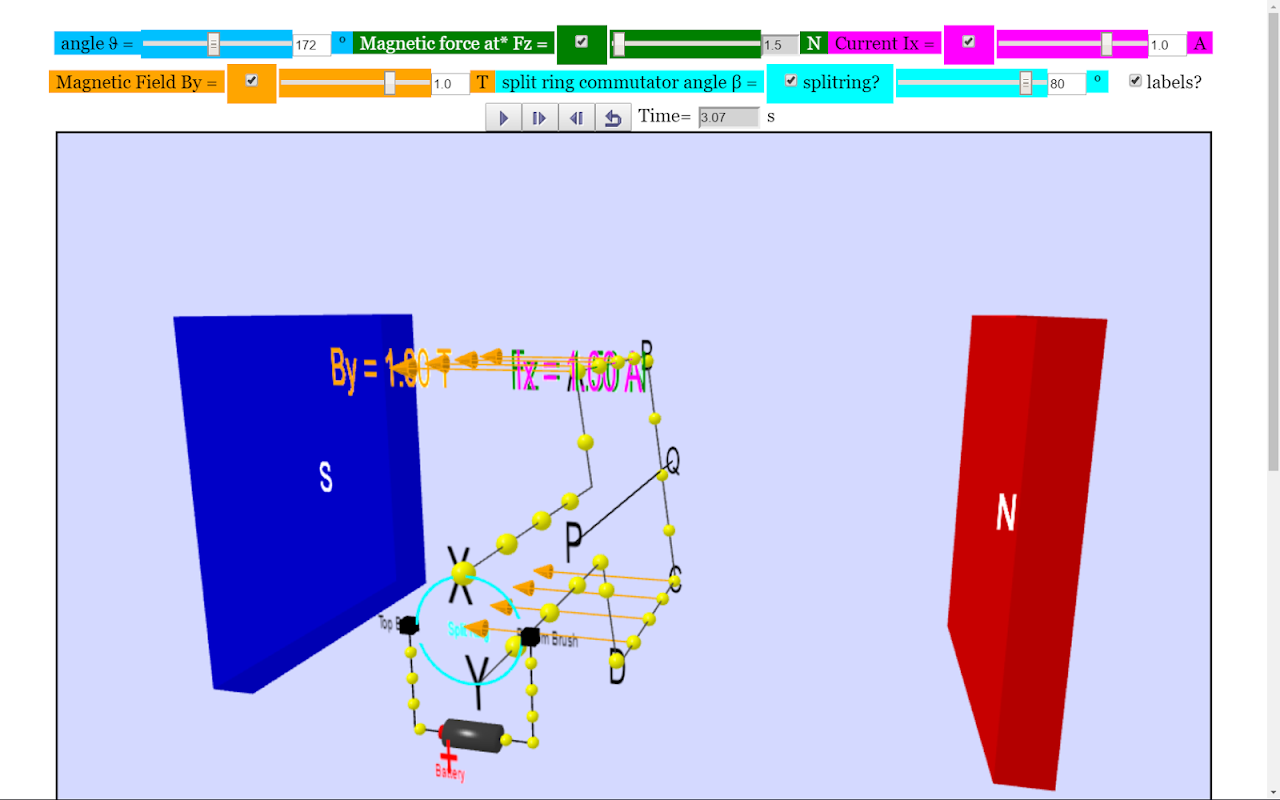

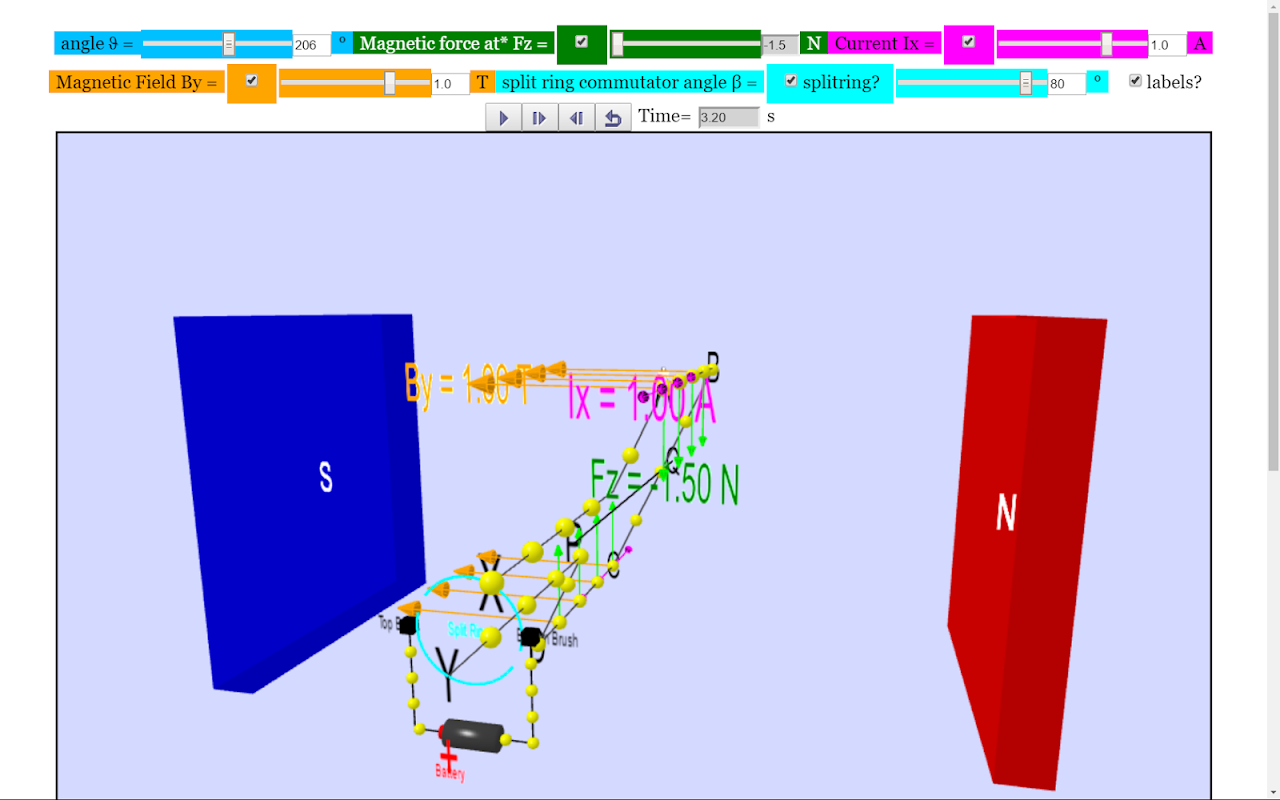

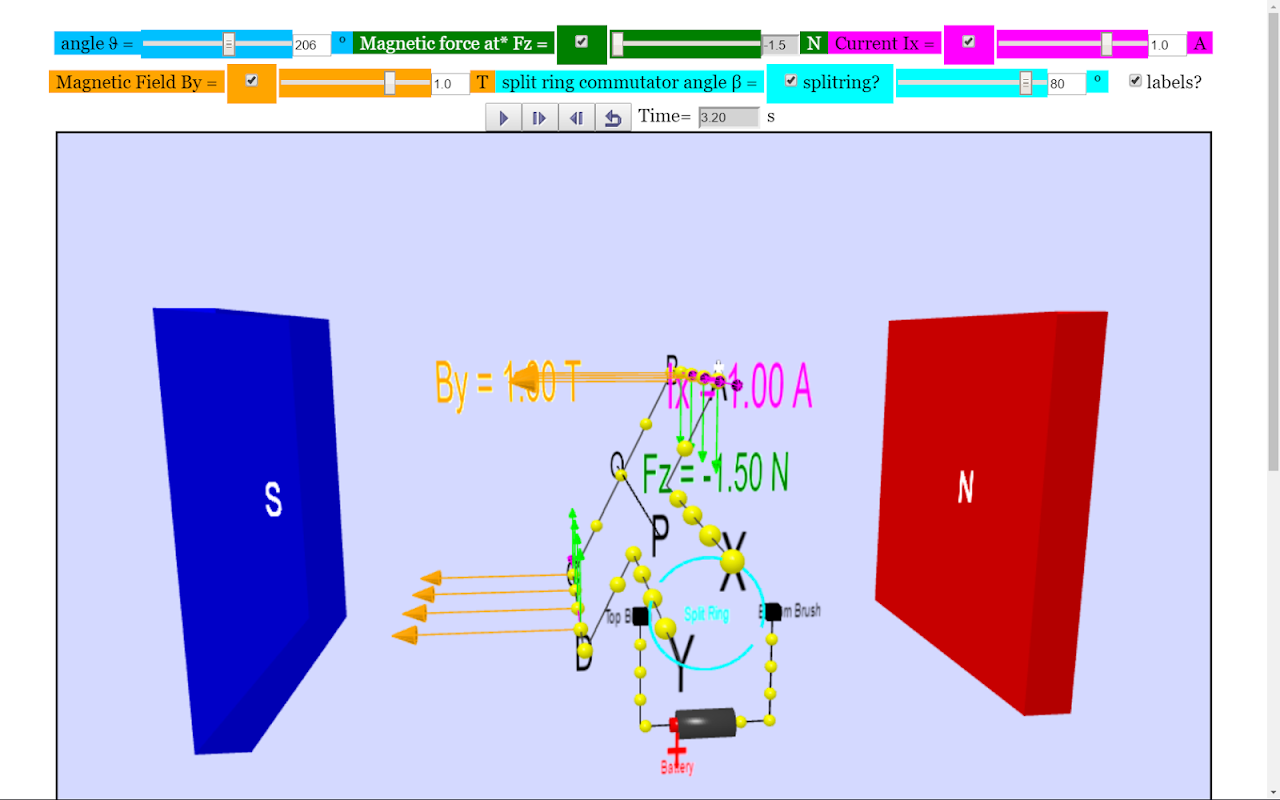

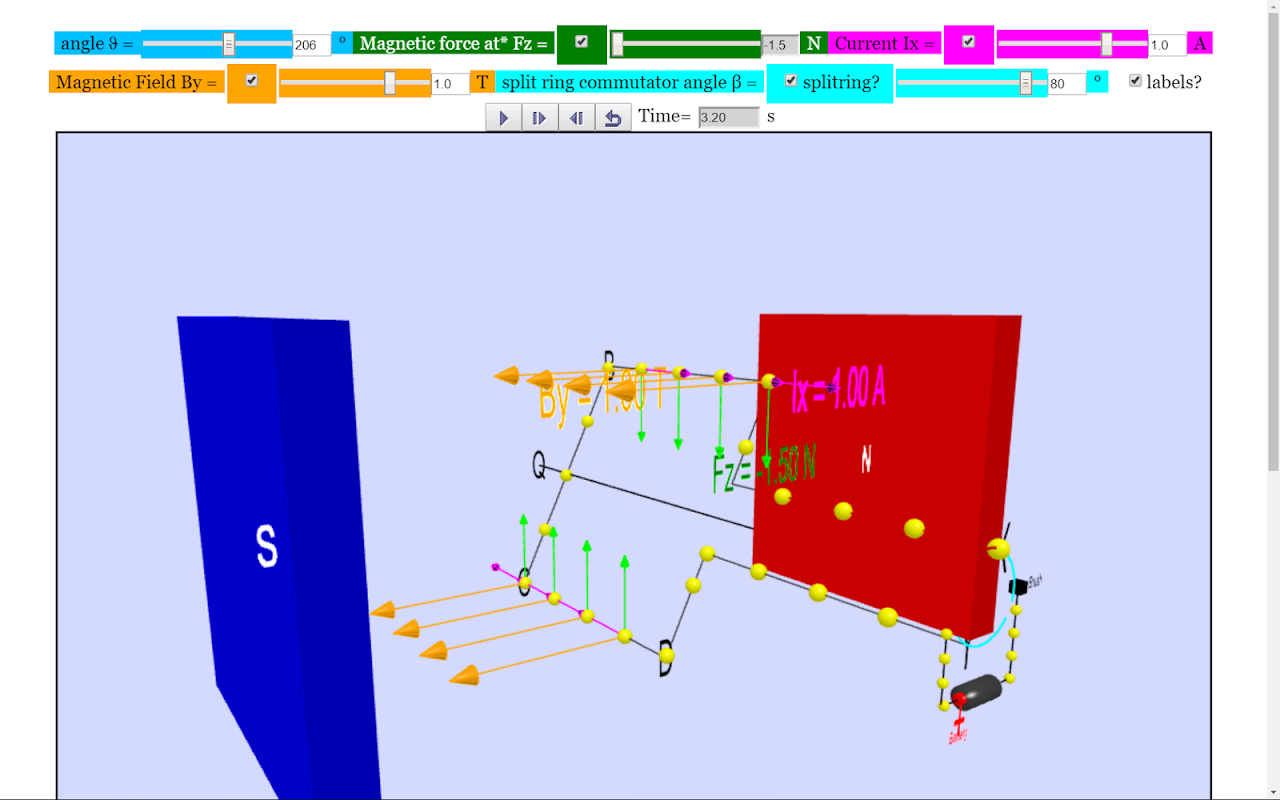

motor listrik berubah listrik menjadi gerak dengan memanfaatkan induksi elektromagnetik. Sebuah loop arus-tercatat yang ditempatkan dalam medan magnet mengalami effect.A sederhana arus searah (DC) Motor berputar diilustrasikan di sini. ABCD dipasang pada PQ poros. Ujung-ujung kawat yang terhubung ke komutator split ring pada posisi X & Y. komutator berputar dengan loop. Dua sikat karbon dibuat untuk menekan ringan terhadap komutator.

Motor ini memiliki magnet eksternal (disebut stator karena itu tetap di tempat) dan kumparan balik kawat disebut angker (rotor atau coil, karena berputar). angker, membawa arus yang disediakan oleh baterai, adalah elektromagnet, karena kawat pembawa arus menghasilkan medan magnet; terlihat garis-garis medan magnet yang beredar di sekitar kawat armatur.

Kunci untuk menghasilkan gerakan posisi elektromagnet dalam medan magnet dari magnet permanen (bidangnya berjalan dari utara ke kutub selatan). angker mengalami gaya dijelaskan oleh aturan tangan kiri. Ini interaksi medan magnet dan partikel bermuatan bergerak (elektron dalam arus) menghasilkan gaya magnet (digambarkan oleh panah hijau) yang membuat angker berputar karena torsi. Gunakan saat slider saya untuk melihat apa yang terjadi ketika aliran arus dibalik. Aliran & elektron saat aliran checkbox alows visualisasi yang berbeda sejak saya = d (Q) / dt dan Q = jumlah biaya * e. Play & Jeda memungkinkan pembekuan tampilan 3D untuk memvisualisasikan kekuatan ini, untuk memeriksa konsistensi dengan aturan tangan kiri.

Fakta yang menarik

Simulasi ini memiliki perspektif nyata 3D dan ditargetkan untuk pendidikan Fisika tingkat O, memiliki komutator split-cincin yang dirancang di dalamnya.

Tujuan dari komutator adalah untuk membalikkan arah arus dalam loop ABCD untuk setiap setengah siklus.

Sebuah ayunan kembali dan gerak mondar-mandir (mungkin θ = 90o peningkatan untuk 270o dan menurunkan kembali ke 90o) adalah semua yang Anda akan keluar dari motor ini jika bukan untuk komutator split-cincin - yang melingkar logam perangkat dibagi menjadi bagian (ditampilkan di sini teal dengan jarak β2) yang menghubungkan angker ke sirkuit.

Pengakuan

Saya terima kasih yang tulus untuk kontribusi tak kenal lelah dari Francisco Esquembre, Fu-Kwun Hwang, Wolfgang Christian, Félix Jesús Garcia Clemente, Anne Cox, Andrew Duffy, Todd Timberlake dan banyak lagi di komunitas Open Source Fisika.
