Fabrication Tools Calculator

Fertigungswerkzeuge, Layout von Rohren und Rohrverzweigungen, Rechner für Wärmetauscher

Diese Anwendung ist nützlich für alle Fertigungsberechnungen, Layouts, Markierungen und alle anderen Fertigungsaktivitäten.

Es ist sehr hilfreich für die Entwicklung von Fertigungslayouts aller Arten von Formen, die allgemein in der Fertigung verwendet werden. Durch diese Anwendung können Sie Zeit sparen, Kosten sparen und die Genauigkeit erhöhen.

Diese App ist vor allem nützlich für Hersteller, Druckbehälter, Wärmetauscher, Kolonnen, Reboiler, Kondensatoren, Heizungen, Boiler, Lagertanks, Sammler, Schwermaschinenbau, Schwermaschinenbau, Reaktoren, Rührwerke, Strukturen, Rohrleitungen, Isolierverkleidungen und Lebensmittel Industrieausrüstung, Molkereiausrüstung, Pharmaausrüstung – Rotto Cone Vakuumtrockner, Vakuumhordentrockner, Nutschenfilter, gerührte Nutschenfiltertrockner, andere alle Arten von Trocknern, andere alle Arten von Filtern, Petrochemie – Öl- und Gasraffinerieausrüstung, chemische Ausrüstung. Diese App wird auch für Personen verwendet, die als Konstrukteur, QC-Ingenieur, Produktions- und Planungsingenieur, Arbeiter, Monteur, Schweißer, Zeichner, Firmeninhaber, Marketingingenieur, Leiter der jeweiligen Abteilung arbeiten.

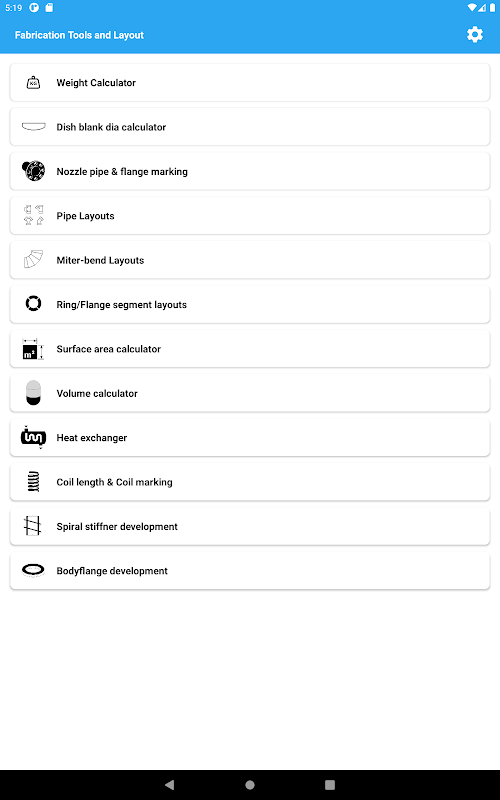

Diese App enthält die folgenden Elemente. Detail der unten beschriebenen App-Funktion

1) Gewichtsrechner:

-> Alle Formen Gewicht und Kosten berechnen. Alle Arten von Formen wie Platte, Rohr, Ring, Kreis, Rundstab, Rechteckstab, Vierkantstab, Dreieckstab, C-Profil, T-Profil, I-Profil und Winkel.

2) Schalenrohling-Durchmesser-Rechner:

-> Sie können alle Arten von Schalenrohlingen, Schalenhöhen, Knöchelradien und Kronenradien finden.

3) Düsenrohr- und Flanschmarkierung:

-> Flanschlochmarkierung ,

-> Dimension der Düsenausrichtung finden,

-> Holen Sie sich max und min. Höhe der geraden, außermittigen/tangentialen, geneigten Düsenanordnung auf der Schale sowie der geraden Düsenanordnung auf der Schale.

4) Layouts für Rohre und Rohrverzweigungen:

-> Shell-Entwicklung ,

-> Rohr-zu-Rohr-Verbindungslayout,

-> Y-Anschluss-Layout ,

-> Geneigte / seitliche Rohrführung,

-> Außermittige / Tangentiale Rohrführung

-> Rohrschnitt an einem und beiden Endlayouts.

5) Kegellayout:

-> Entwicklung des konzentrischen Kegelstumpfs: Der Benutzer kann den Wert für die lange Naht definieren, der Benutzer kann auch die Plattengröße für mehr als 1 Kegelsegment erhalten.

-> Finden Sie die Schräghöhe und den Außendurchmesser bei einer bestimmten Kegelhöhe.

-> Mehrgelenkige Kegelstumpfentwicklung: Der Benutzer kann die Höhe des Mehrgelenkabschnitts definieren

-> Dachkegelentwicklung ,

-> exzentrische Kegelentwicklung,

-> rechteckiges bis rundes Kegellayout,

-> Konzentrisches Quadrat / rechteckiges Kegellayout,

-> Exzentrisches Quadrat / rechteckiges Kegellayout,

6) Gehrungsbogen-Layouts:

-> Sie können eine beliebige Anzahl von Teilgehrungsbiegungen erhalten.

7) Anordnung der Ring-/Flanschsegmente:

-> Einzelring-/Flanschsegmentkennzeichnung

-> Mehr als 1 Ring-/Flanschsegmentmarkierung: Der Benutzer kann auch die Plattengröße erhalten.

-> Finden Sie den Winkel des Ring-/Flanschsegments, indem Sie die Breite der Platte eingeben. Segment entweder horizontal oder vertikal anordnen

8) Flächenrechner:

-> Alle Flächenformen berechnen.

9) Volumenrechner:

-> Volumenberechnung von Schalen/Rohren, Schalen aller Art, Kegelstumpf, Dachkegel, quadratischer/rechteckiger Tank, quadratischer Kegel

-> Volumen von Shell + Dish + kombinieren

10) Wärmetauscher:

-> Die Nummer der Rohranordnung finden Sie im Rohrblatt

-> Finden Sie Wärmeübertragungsfläche, Anzahl der Rohre, Rohrlänge.

11) Spulenlänge & Spulenkennzeichnung:

-> Finden Sie die Länge der Spiralspule und die Länge der Napfspule.

-> Kennzeichnung von Einzelstart- und Doppelstart-Napfspule auf Schale.

12) Spiralsteiferentwicklung:

-> Spiralsteifer-Setup im Inneren der Jacke können Sie leicht entwickeln. Sie können auch für Schneckenfördererblätter verwenden.

13) Körperflanschentwicklung:

-> Finden Sie die Länge der Körperflanschentwicklung, ihr Gewicht und ihre Kosten.

Diese von Ayaz Hasanji (Eigentümer von Sermech Engineers) entwickelte App

Für mehr Pre-Bid- und Post-Bid-Design, Schätzung und Entwurf wenden Sie sich an [email protected]
