Fabrication Tools Calculator

Strumenti di fabbricazione, layout di tubi e diramazioni di tubi, calcolatore dello scambiatore di calore

Questa applicazione è utile per tutti i calcoli di fabbricazione, i layout, la marcatura e tutte le altre attività di fabbricazione.

È molto utile per lo sviluppo del layout di fabbricazione di tutti i tipi di forme generalmente utilizzate nella fabbricazione. Con questa applicazione puoi risparmiare tempo, risparmiare sui costi, aumentare la precisione.

Questa app è utile soprattutto per chi fabbrica, recipienti a pressione, scambiatori di calore, colonne, ribollitori, condensatori, riscaldatori, caldaie, serbatoi di stoccaggio, ricevitori, ingegneria pesante, fabbricazione di attrezzature pesanti, reattori, agitatori, strutture, condotti, rivestimenti isolanti, alimenti attrezzature industriali, attrezzature lattiero-casearie, attrezzature farmaceutiche - essiccatore sottovuoto a cono Rotto, essiccatore a vassoio sottovuoto, filtro Nutsche, filtro essiccatore Nutsche agitato, altri tutti i tipi di essiccatori, altri tutti i tipi di filtri, petrolchimico - apparecchiature per raffinerie di petrolio e gas, apparecchiature chimiche. Questa app viene utilizzata anche per quella persona che lavora come ingegnere progettista, ingegnere di controllo qualità, ingegnere di produzione e progettazione, operaio, montatore, saldatore, disegnatore, proprietario dell'azienda, ingegnere di marketing, capo di tutti i rispettivi dipartimenti.

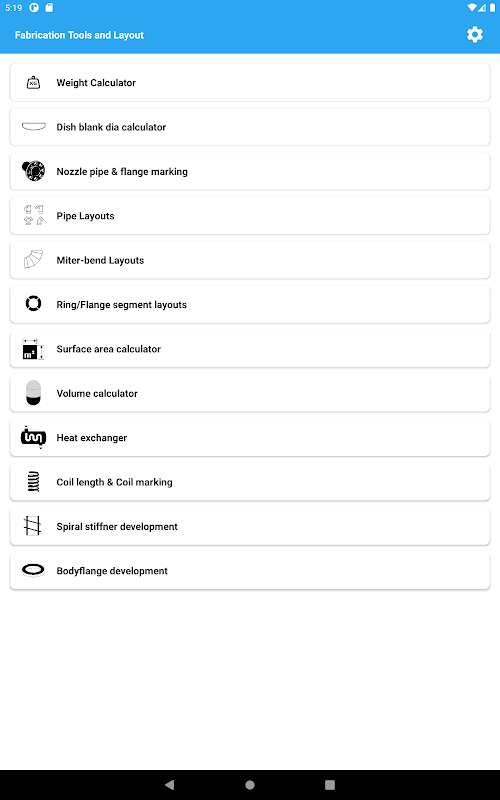

Questa app contiene gli elementi seguenti. Dettaglio della funzione dell'app descritta di seguito

1) Calcolatore del peso:

-> Calcolo del peso e del costo di tutte le forme. Tutti i tipi di forme come piastra, tubo, anello, cerchio, barra tonda, barra rettangolare, barra quadrata, barra triangolare, sezione a C, sezione a T, sezione a I e angolo.

2) Calcolatore del diametro del piatto vuoto:

-> Puoi trovare tutti i tipi di diametro del piatto vuoto, altezza del piatto, raggio delle nocche, raggio della corona.

3) Marcatura del tubo dell'ugello e della flangia:

-> Marcatura del foro della flangia,

-> Trova la dimensione dell'orientamento dell'ugello,

-> Ottieni massimo e minimo. altezza della configurazione dell'ugello diritto, decentrato/tangenziale e inclinato sul guscio e della configurazione dell'ugello diritto sul piatto.

4) Layout di diramazioni di tubi e tubi:

-> Sviluppo shell ,

-> Disposizione giunto tubo-tubo,

-> Disposizione della connessione a Y,

-> Disposizione tubo inclinato / laterale ,

-> Disposizione dei tubi fuori centro / tangenziale

-> Tubo tagliato uno e entrambi i layout di estremità.

5) Disposizione del cono:

-> Sviluppo del cono tronco concentrico: l'utente non può definire il valore della cucitura lunga, l'utente può anche ottenere la dimensione del piatto per più di 1 segmento di cono.

-> Trova l'altezza inclinata e il diametro esterno all'altezza specifica del cono,

-> Sviluppo del tronco di cono multi-giunto: l'utente può definire l'altezza della sezione multi-giunto

-> Sviluppo del cono del tipo a tetto,

-> Sviluppo cono eccentrico,

-> Disposizione da rettangolare a cono rotondo,

-> Disposizione del cono quadrato / rettangolare concentrico,

-> Disposizione del cono quadrato eccentrico / rettangolare,

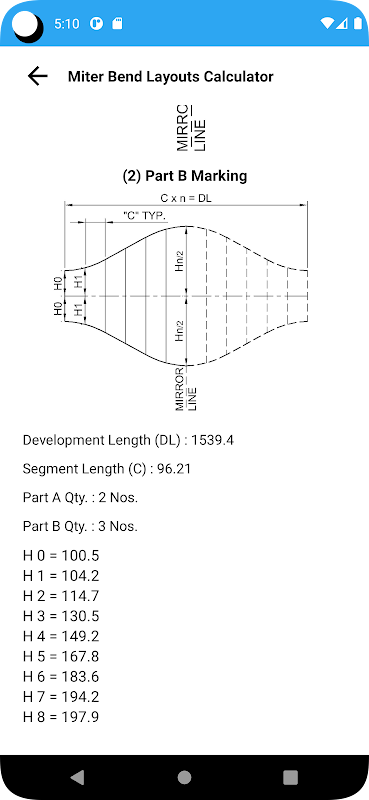

6) Layout mitra:

-> È possibile ottenere un numero qualsiasi di layout di piegatura obliqua delle parti.

7) Layout segmento anello/flangia:

-> Marcatura segmento anello/flangia singolo

-> Più di 1 marcatura segmento anello/flangia: l'utente può ottenere anche la dimensione plat.

-> Trova l'angolo del segmento di anello/flangia inserendo la larghezza della piastra. Il segmento può essere disposto in orizzontale o in verticale

8) Calcolatore della superficie:

-> Calcola tutte le forme della superficie.

9) Calcolatore del volume:

-> Calcolo del volume di Shell/Pipe , Tutti i tipi di parabola , Frustum cone , Roof cone , Quadrato/rettangolare tank , Square cone

-> Combina il volume di Shell + Dish +

10) Scambiatore di calore :

-> Puoi trovare il numero pf tube organizzato nella piastra tubiera

-> Trova l'area di trasferimento del calore, il numero del tubo pf, la lunghezza del tubo.

11) Lunghezza della bobina e marcatura della bobina:

-> Trova la lunghezza della bobina elicoidale e la lunghezza della bobina della patella.

-> Marcatura della bobina di patella a singolo e doppio inizio su parabola.

12) Sviluppo dell'irrigidimento a spirale :

-> Configurazione dello stiifner a spirale all'interno della giacca per ottenere facilmente il suo sviluppo. Inoltre è possibile utilizzare per la lama del trasportatore a coclea.

13) Sviluppo della flangia del corpo:

-> Trova la lunghezza dello sviluppo della flangia del corpo, il suo peso e il suo costo.

Questa app sviluppata da Ayaz Hasanji (proprietario di Sermech Engineers)

Per ulteriori informazioni sulla progettazione, la stima e la redazione dell'offerta pre e post offerta, contattare [email protected]
