Fabrication Tools Calculator

製作ツール、パイプとパイプ分岐のレイアウト、熱交換器計算機

このアプリケーションは、すべての製造計算、レイアウト、マーキング、およびその他すべての製造活動に役立ちます。

製造で一般的に使用されるすべてのタイプの形状の製造レイアウトを開発するのに非常に役立ちます。このアプリケーションにより、時間を節約し、コストを節約し、精度を高めることができます。

このアプリは、製造、圧力容器、熱交換器、カラム、リボイラー、コンデンサー、ヒーター、ボイラー、貯蔵タンク、レシーバー、重工業、重機製造、反応器、攪拌機、構造、ダクト、断熱被覆、食品に主に役立ちます。産業機器、乳製品機器、製薬機器 - ロット コーン真空乾燥機、真空トレイ乾燥機、ヌッチェ フィルター、攪拌ヌッチェ フィルター乾燥機、その他すべてのタイプの乾燥機、その他すべてのタイプのフィルター、石油化学 - 石油およびガス精製設備、化学機器。このアプリは、設計エンジニア、QC エンジニア、生産および計画エンジニア、労働者、フィッター、溶接工、製図工、会社の所有者、マーケティング エンジニア、それぞれの部門の責任者として働く人にも使用されます。

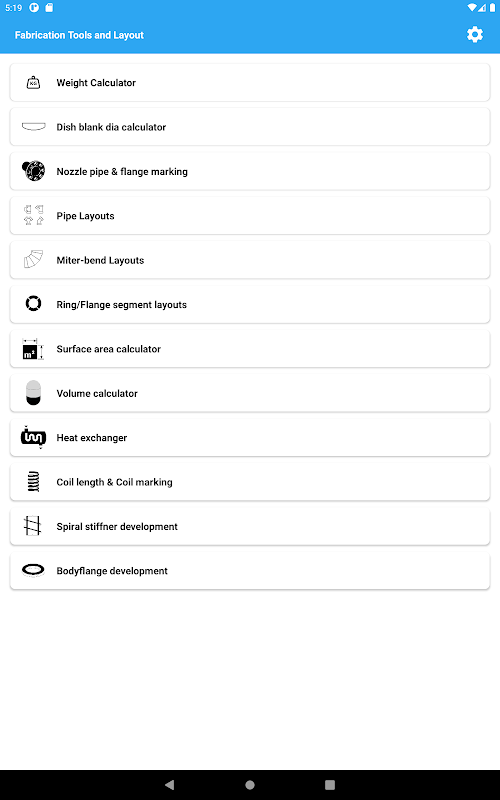

このアプリには以下の項目が含まれています。アプリ機能詳細は後述

1) 重量計算機 :

-> すべての形状の重量とコストが計算されます。板、パイプ、リング、円、丸棒、角棒、角棒、三角棒、C 断面、T 断面、I 断面、アングルなど、あらゆる種類の形状。

2) ディッシュブランク径計算機 :

-> ディッシュ ブランクの直径、ディッシュの高さ、ナックルの半径、クラウンの半径のすべてのタイプを見つけることができます。

3) ノズルパイプとフランジのマーキング :

-> フランジ穴マーキング、

-> ノズルの向きの寸法を見つける ,

-> 最大値と最小値を取得します。シェルのストレート、オフセンター/タンジェンシャル、傾斜ノズルの高さ、およびディッシュのストレート ノズルのセットアップ。

4) 管及び管の枝のレイアウト:

-> シェル開発、

-> パイプ間ジョイント レイアウト ,

-> Y 接続レイアウト、

-> 傾斜/横配管レイアウト、

-> オフセンター / タンジェンシャル パイプ レイアウト

→パイプカット片端・両端レイアウト。

5) コーン レイアウト:

-> 同心錐台の開発: ユーザーはロングシーム値を定義できません。また、ユーザーはコーンの 1 つ以上のセグメントのプラットフォーム サイズを取得することもできます。

-> 円錐の特定の高さでの傾斜高と OD を求めます。

-> 多関節錐台開発: ユーザーは多関節セクションの高さを定義できます

→ルーフ型コーン開発、

-> 偏心コーンの開発、

-> 長方形から丸い円錐のレイアウト、

-> 同心円/直方体配置 ,

-> エキセントリック スクエア / レクタンギュラー コーン レイアウト ,

6) マイターベンド レイアウト :

→マイターベンドのレイアウトをいくつでも取得できます。

7) リング/フランジ セグメントのレイアウト:

-> シングル リング/フランジ セグメント マーキング

-> 複数のリング/フランジ セグメント マーキング : ユーザーはプレート サイズも取得できます。

-> プレートの幅を入力して、リング/フランジ セグメント角度を見つけます。セグメントを水平または垂直に配置

8) 表面積計算機 :

-> 表面積のすべての形状が計算されます。

9) ボリューム計算機 :

-> シェル/パイプの体積計算 , すべてのタイプのディッシュ , 錐台コーン , ルーフ コーン , 正方形/長方形タンク , 正方形コーン

-> シェル + ディッシュ + のボリュームを組み合わせる

10) 熱交換器:

->チューブシートでチューブの配置数を見つけることができます

-> 伝熱面積、チューブの数、チューブの長さを求めます。

11) コイルの長さとコイルのマーキング :

-> ヘリカル コイルの長さとリンペット コイルの長さを求めます。

-> ディッシュにシングルスタートとダブルスタートのリンペットコイルのマーキング。

12) スパイラルスティフナー開発 :

→ ジャケット内部にスパイラルスティフナーをセットアップすることで、その展開が容易に。スクリューコンベアのブレードにも使用できます。

13) ボディフランジ開発:

-> ボディフランジの展開長、その重量とコストを求めます。

Ayaz Hasanji (Sermech Engineers の所有者) によって開発されたこのアプリ

入札前および入札後の設計、見積もり、製図については、[email protected] までお問い合わせください。
