Fabrication Tools Calculator

Công cụ chế tạo, bố trí đường ống và nhánh ống, máy tính trao đổi nhiệt

Ứng dụng này hữu ích cho tất cả các tính toán chế tạo, bố cục, đánh dấu và tất cả các hoạt động chế tạo khác của bạn.

Nó rất hữu ích để phát triển bố cục chế tạo của tất cả các loại hình dạng thường được sử dụng trong chế tạo. Bằng ứng dụng này, bạn có thể tiết kiệm thời gian, tiết kiệm chi phí, tăng độ chính xác.

Ứng dụng này chủ yếu hữu ích cho những người đang chế tạo, bình chịu áp lực, bộ trao đổi nhiệt, cột, reboiler, Condensor, Heater, Nồi hơi, Bể chứa, Bộ thu, Kỹ thuật nặng, Chế tạo thiết bị nặng, Lò phản ứng, Máy khuấy, Kết cấu, Ống dẫn, Tấm cách nhiệt, Thực phẩm thiết bị công nghiệp, Thiết bị sữa, Thiết bị dược phẩm - Máy sấy chân không Rotto Cone, Máy sấy khay chân không, Bộ lọc Nutsche, Máy sấy lọc Agitated Nutsche, Máy sấy các loại khác, Máy lọc các loại khác, Hóa dầu - Thiết bị lọc dầu khí, Thiết bị hóa chất. Ứng dụng này cũng được sử dụng cho những người đang làm việc với tư cách là Kỹ sư thiết kế, Kỹ sư QC, Kỹ sư sản xuất và lập kế hoạch, Công nhân, thợ sửa chữa, thợ hàn, Draughstman, Chủ sở hữu công ty, Kỹ sư tiếp thị, Trưởng phòng của tất cả các bộ phận tương ứng.

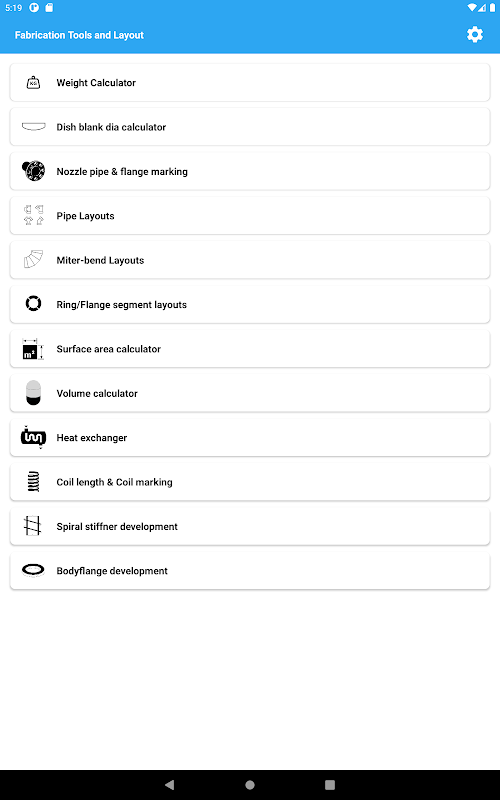

Ứng dụng này chứa các mục dưới đây. Chi tiết về chức năng ứng dụng được mô tả dưới đây

1) Máy tính trọng lượng:

-> Tất cả các hình dạng trọng lượng và tính toán chi phí. Tất cả các loại hình dạng như tấm, ống, vòng, hình tròn, thanh tròn, thanh hình chữ nhật, thanh vuông, thanh hình tam giác, tiết diện chữ C, tiết diện chữ T, tiết diện chữ I và góc.

2) Máy tính đường kính trống của đĩa:

-> Bạn có thể tìm thấy Tất cả các loại đường kính trống của đĩa, chiều cao của đĩa, bán kính đốt ngón tay, bán kính vương miện.

3) Đánh dấu đường ống & mặt bích:

-> Đánh dấu lỗ mặt bích,

-> Tìm kích thước của hướng vòi phun,

-> Nhận tối đa và tối thiểu. chiều cao của thiết lập vòi phun thẳng, lệch tâm/tiếp tuyến, nghiêng trên vỏ cũng như thiết lập vòi phun thẳng trên đĩa.

4) Bố cục ống & nhánh ống:

-> Phát triển vỏ,

-> Bố cục nối ống với ống,

-> Bố cục kết nối Y,

-> Bố cục ống nghiêng / ngang,

-> Bố trí đường ống lệch tâm / Tiếp tuyến

-> Cắt ống 1 đầu và bố trí 2 đầu.

5) Bố trí hình nón:

-> Phát triển hình nón không đồng tâm: người dùng có thể xác định không có giá trị đường may dài, người dùng cũng có thể lấy kích thước plat cho hơn 1 đoạn hình nón.

-> Tìm chiều cao xiên và OD tại chiều cao cụ thể của hình nón,

-> Phát triển hình nón đa khớp : người dùng có thể xác định chiều cao của phần nhiều khớp

-> Kiểu mái hình nón phát triển,

-> Hình nón lệch tâm phát triển,

-> Bố cục hình chữ nhật đến hình nón tròn,

-> Bố cục hình nón vuông / chữ nhật đồng tâm,

-> Bố cục hình nón vuông / hình chữ nhật lệch tâm,

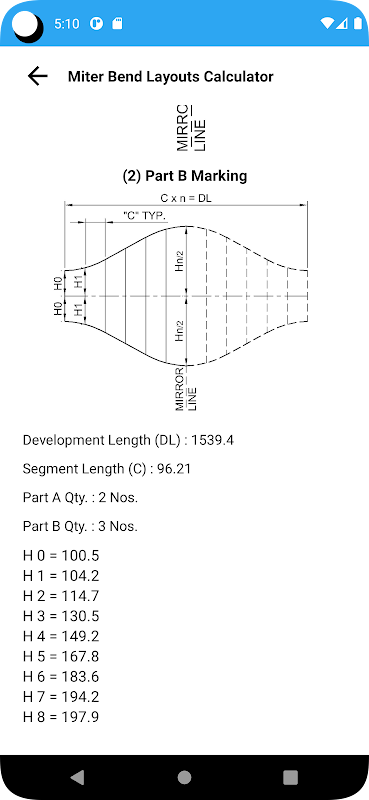

6) Bố cục uốn cong:

-> Bạn có thể nhận được bất kỳ số lượng bố cục uốn cong phần nào.

7) Bố cục đoạn Ring/Bích :

-> Đánh dấu đoạn Ring/Bích đơn

-> Hơn 1 đánh dấu phân đoạn Vòng/Mặt bích: người dùng cũng có thể lấy kích thước tấm.

-> Tìm góc của đoạn vòng/mặt bích bằng cách nhập chiều rộng của tấm. Phân đoạn sắp xếp theo chiều ngang hoặc chiều dọc

8) Máy tính diện tích bề mặt:

-> Tất cả các hình dạng của diện tích bề mặt tính toán.

9) Máy tính khối lượng:

-> Tính khối lượng Vỏ/Ống , Dĩa các loại , Nón Frustum , Nón nóc , Bể vuông / chữ nhật , Nón vuông

-> Gộp khối lượng Shell + Dish +

10) Bộ trao đổi nhiệt :

-> Bạn có thể tìm thấy số pf ống sắp xếp trong tubesheet

-> Tìm Diện tích truyền nhiệt, số pf ống, chiều dài ống.

11) Chiều dài cuộn dây & đánh dấu cuộn dây:

-> Tìm chiều dài cuộn xoắn ốc và chiều dài cuộn dây.

-> Đánh dấu cuộn dây khởi động đơn và khởi động kép trên đĩa.

12) Phát triển tăng cứng xoắn ốc :

-> Thiết lập thanh xoắn ốc bên trong áo khoác, bạn có thể phát triển nó một cách dễ dàng. Ngoài ra, bạn có thể sử dụng cho lưỡi băng tải trục vít.

13) Phát triển thân bích :

-> Tìm chiều dài phát triển bodyflange trọng lượng và chi phí của nó.

Ứng dụng này được phát triển bởi Ayaz Hasanji (Chủ sở hữu của Sermech Engineers)

Để biết thêm về Thiết kế, Ước tính và Soạn thảo trước và sau đấu thầu, hãy liên hệ với [email protected]
