PCD Calculator and Programming

PCD-Rechner und Programmier-App

Was ist die VMC-Maschine?

Ein VMC ist eine Maschine mit einer CNC-Steuerung (Computer Numerical Control). Wie bereits erwähnt, ist der Schneidkopf dieser Fräsmaschine vertikal und ist eine besondere Art von Fräsmaschine, bei der die Spindel in einer vertikalen Achse läuft, die als "z"-Achse bekannt ist. Sie sind normalerweise geschlossen und werden am häufigsten zum Schneiden von Metall verwendet.

PCD-Rechner und Programmieranwendung ist eine Art Anwendung, die neuen CNC/VMC-Programmierern hilft, die Koordinaten eines Teilkreisdurchmessers/PKD-Bohrungen zu kennen.

Es ist kein gewöhnlicher PCD-Rechner, sondern die hilfreichste Anwendung zum Erstellen von VMC/CNC-Programmen in wenigen Sekunden.

Es hat folgende Funktionen:-

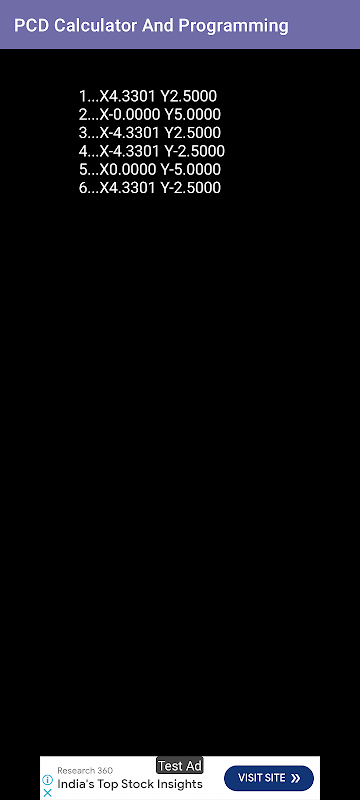

• Zuverlässige Information des Bedieners über PCD-Koordinaten.

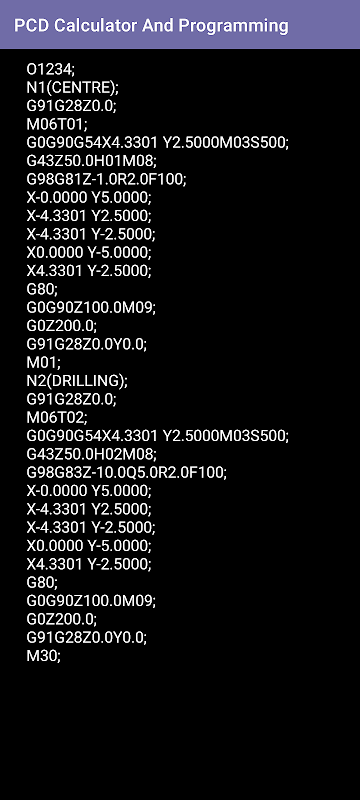

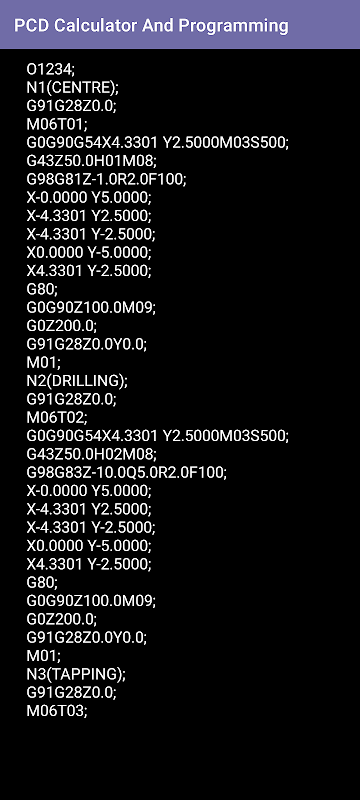

• Erstellen eines VMC-Maschinenprogramms in wenigen Sekunden.

• Es stehen zwei verschiedene Optionen zur Auswahl.

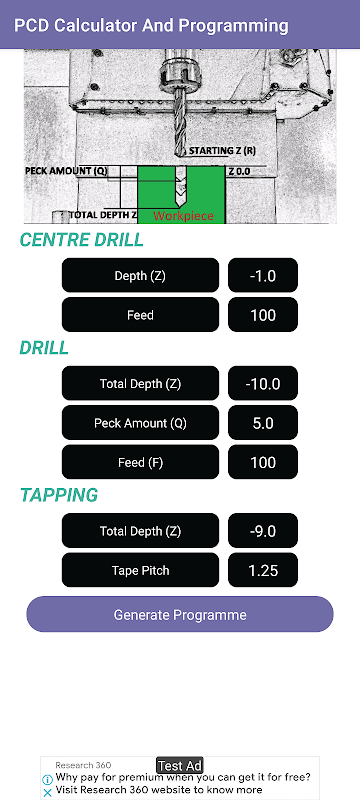

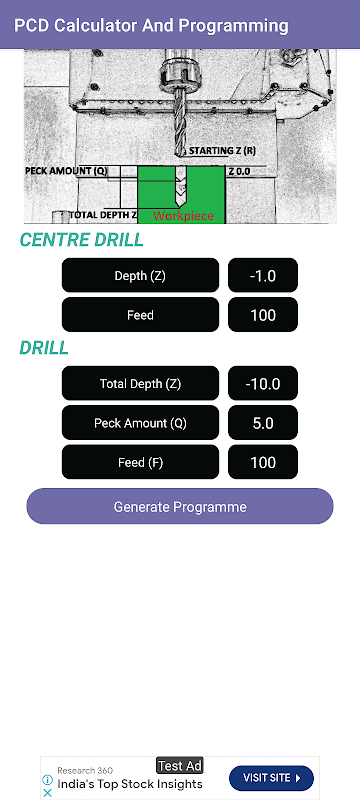

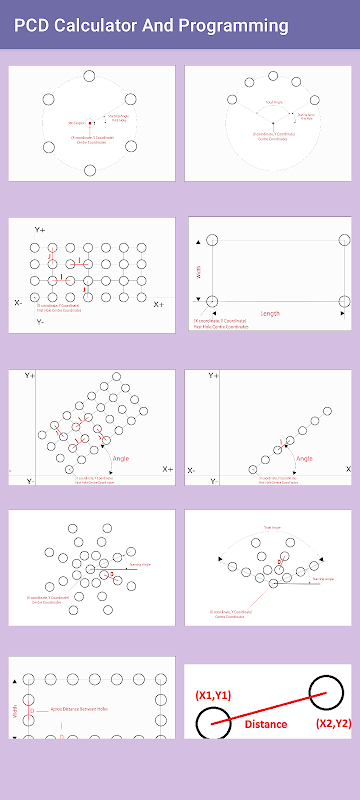

• Mit Hilfe des Diagramms sind alle erforderlichen datenbezogenen Informationen sehr leicht zu verstehen.

• Sie können das generierte Programm mit jedem teilen.

• Sie können auch alle generierten Programme mit Hilfe der Option für langes Drücken kopieren.

• Es funktioniert wie CAM/Computer Aided Manufacturing.

• Es ist sicher und geschützt.

• Zeitersparnis.

• Präzise.

• Einfach zu verwenden.

• Absolut kostenlos

Vertikales Bearbeitungszentrum (VMC) bezieht sich auf das Bearbeitungszentrum, bei dem die Spindelachse und der Arbeitstisch vertikal eingestellt sind und das Fräsen, Bohren, Bohren, Gewindeschneiden, Gewindeschneiden und weitere Operationen ausführen kann.

Was ist der Unterschied zwischen CNC und VMC?

Es gibt keinen Unterschied zwischen den beiden Maschinen. VMC ist eine Maschine mit CNC-Steuerung (Computer Numerical Control). Wie bereits erwähnt, ist der Schneidkopf dieser Fräsmaschine vertikal und ist eine spezielle Art von Fräsmaschine, bei der sich die Spindel in einer vertikalen Achse bewegt, die als "z"-Achse bezeichnet wird.

Wie viele Arten von VMC-Maschinen gibt es?

Vier Arten von Fünf-Achsen-Bearbeitungszentren. Unterschiedliche Maschinen bieten unterschiedliche Ansätze für die Drehbewegung, und jede Konstruktion hat ihre eigenen Stärken. So vergleichen sie.

Was ist HMC und VMC?

CNC-Bearbeitungszentren beschreiben eine breite Palette von Werkzeugmaschinen, einschließlich CNC-Fräs- und Bohrmaschinen, zu denen vertikale Bearbeitungszentren (VMC), horizontale Bearbeitungszentren (HMC) sowie Maschinen der 4. und 5. Achse gehören. Die meisten beinhalten automatische Werkzeugwechsler von 20 bis über 500 Werkzeugen.

Die Grundlagen eines vertikalen Bearbeitungszentrums (VMC)

Einführung in die vertikale Bearbeitung

Vertikale Bearbeitung gibt es in seiner einfachsten Form seit mehr als 150 Jahren. Dennoch ist sie noch immer eine der neuesten Formen der Zerspanungstechnik (Drehen/Drehen ist die älteste). Beim „Fräsen“ handelt es sich um einen rotierenden Fräser oder Bohrer und einen beweglichen Arbeitstisch, auf dem das Werkstück befestigt wird.

Der Schneider ist an einem als "Spindel" bezeichneten Gehäuse befestigt und wird in diesem gedreht. Durch die Schärfe des Werkzeugs und die Kraft des Tisches, der das Material in den Fräser drückt, gibt das Material nach und wird nach Belieben abgeschnitten oder abgeschabt. Die Kraftachse kann nach oben/unten (als Z-Achse bezeichnet), links/rechts (als X-Achse bezeichnet) oder von vorne nach hinten (als Y-Achse bezeichnet) verlaufen.

VMCs verwenden alle eine Gemeinsamkeit von Komponenten, die wie folgt lauten:

Rotierende Spindel – Die Spindel, die senkrecht zur Arbeitsfläche oder zum Tisch steht, kann eine Vielzahl von Schneidwerkzeugen (oder Fräsern, wie sie manchmal genannt werden) aufnehmen. Die Spindelkartusche ist in einem Gehäuse montiert, das sich auf- und abbewegt – diese Bewegungsrichtung wird als Z-Achse bezeichnet.

Tisch — Der Tisch ist eine Plattform, auf der Werkstücke montiert werden können – entweder direkt oder durch eine Vielzahl von Vorrichtungen wie gefräste Aluminiumplatten oder harte Spannstöcke. Der Tisch hat eine Bewegung von links und rechts, die wir als X-Achse bezeichnen, und von vorne nach hinten, die als Y-Achse bezeichnet wird. Diese beiden Bewegungsachsen, gekoppelt mit der Z-Achse, ermöglichen praktisch unbegrenztes Konturieren über die Bewegungsebenen.
