PCD Calculator and Programming

PCD Hesaplayıcı ve Programlama Uygulaması, boltholes hesaplayıcı, vmc program oluşturucu

PCD Hesap Makinesi ve Programlama Uygulaması

VMC makinesi nedir?

VMC, CNC (Bilgisayar Sayısal Kontrolü) denetleyicisine sahip bir makinedir. Belirtildiği gibi, bu freze makinesindeki kesme kafası dikeydir ve milin "z" ekseni olarak bilinen dikey bir eksende çalıştığı özel bir freze makinesi türüdür. Genellikle kapalıdırlar ve çoğunlukla metal kesmek için kullanılırlar.

PCD hesaplayıcı ve programlama uygulaması, yeni CNC/VMC Programcılarının Adım Daire Çapı/PCD deliklerinin koordinatlarını bilmelerine yardımcı olan bir uygulama türüdür.

Sıradan bir PCD Hesap Makinesi değil, birkaç saniye içinde VMC/CNC Programı oluşturmak için en yararlı uygulamadır.

Aşağıdaki özelliklere sahiptir: -

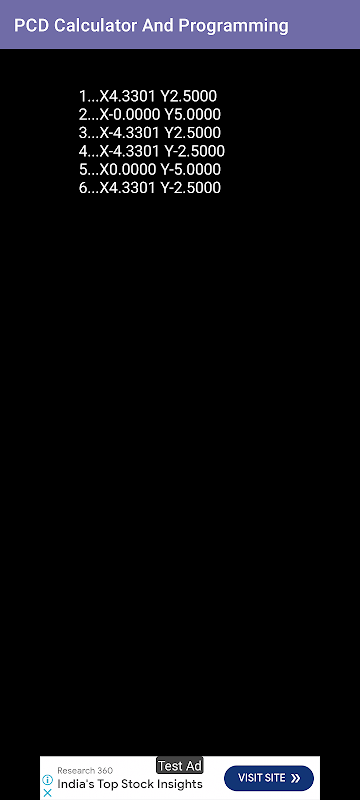

• Operatörü PCD koordinatları hakkında bilgilendirmek için güvenilir.

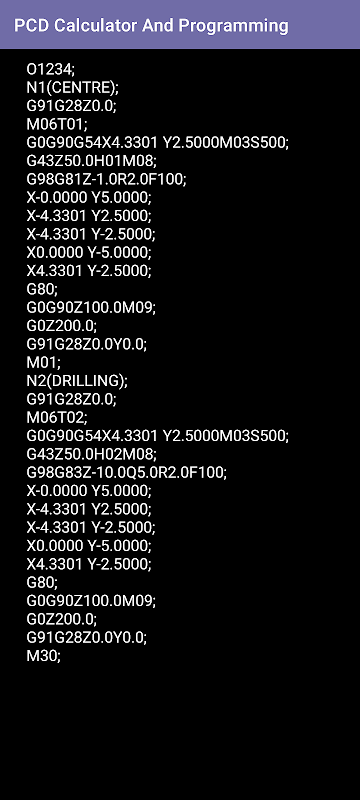

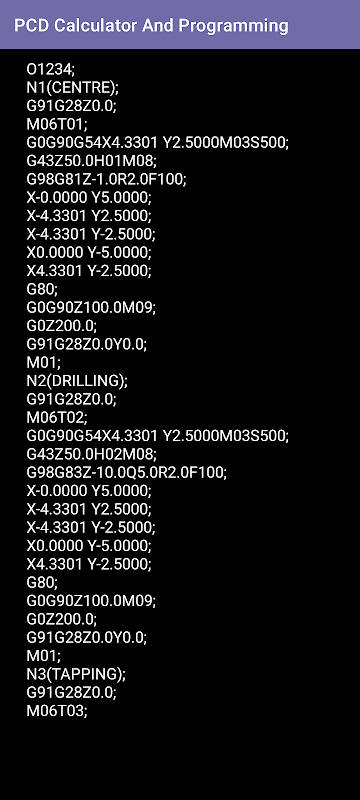

• Birkaç saniye içinde VMC makine programı oluşturma.

• İhtiyacınıza göre iki farklı seçenek bulunmaktadır.

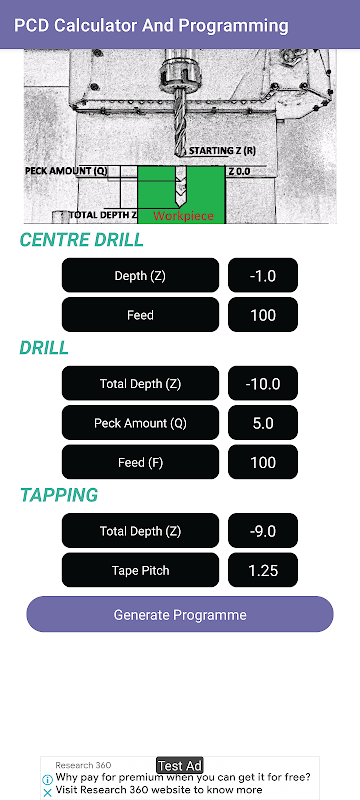

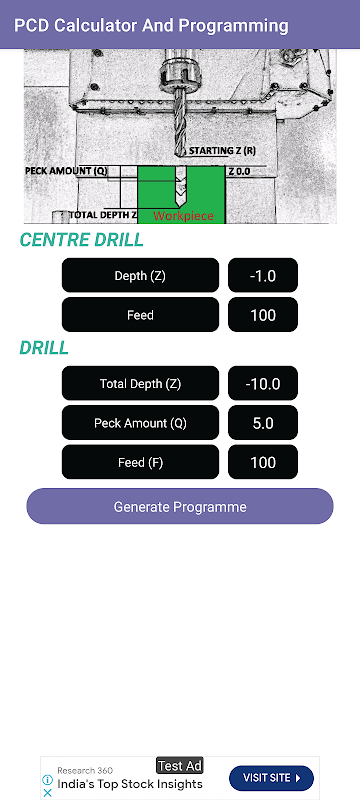

• Gerekli her veri ile ilgili bilgilerin diyagram yardımıyla anlaşılması çok kolaydır.

• Oluşturulan programı herkesle paylaşabilirsiniz.

• Ayrıca oluşturulan tüm programları uzun basma seçeneği yardımıyla kopyalayabilirsiniz.

• CAM/Bilgisayar Destekli Üretim gibi bir iştir.

• Güvenli ve emniyetlidir.

• Zaman kazandıran.

• Kesin.

• Kullanımı kolay.

• Kesinlikle ücretsiz

Dikey işleme merkezi (VMC), iş mili ekseninin ve çalışma masasının dikey olarak ayarlandığı işleme merkezini ifade eder, frezeleme, delme, delme, kılavuz çekme, diş açma ve daha birçok işlemi gerçekleştirebilir.

CNC ve VMC arasındaki fark nedir?

İki makine arasında hiçbir fark yoktur. VMC, CNC (Bilgisayar Sayısal Kontrol) denetleyicisine sahip bir makinedir. Bahsedildiği gibi bu freze makinesindeki kesme kafası dikeydir ve milin "z" ekseni adı verilen dikey bir eksende hareket ettiği özel bir freze makinesi türüdür.

Kaç çeşit VMC makinesi vardır?

Dört Tip Beş Eksenli İşleme Merkezi. Farklı makineler, döner hareket için farklı yaklaşımlar sunar ve her tasarımın kendi güçlü yönleri vardır. İşte nasıl karşılaştırdıkları.

HMC ve VMC nedir?

CNC işleme merkezleri, dikey işleme merkezlerini (VMC), yatay işleme merkezlerini (HMC) ve ayrıca 4. ve 5. eksen makinelerini içeren CNC frezeleme ve delme makineleri dahil olmak üzere çok çeşitli takım tezgahlarını tanımlar. Çoğu, 20'den 500'den fazla takıma kadar otomatik takım değiştiricileri içerir.

Dikey İşleme Merkezinin (VMC) Temelleri

Dikey İşlemeye Giriş

Dikey İşleme, 150 yılı aşkın bir süredir en temel haliyle varlığını sürdürmektedir. Yine de, işleme teknolojisinin en yeni biçimlerinden biridir (torna/torna tezgahları en eskisidir). "Frezeleme" işlemi, dönen bir kesici veya matkap ucu ve iş parçasının yapıştırıldığı hareketli bir çalışma masasını içerir.

Kesici, "iğ" adı verilen bir yuvaya takılır ve burada döndürülür. Aletin keskinliği ve malzemeyi kesiciye iten tablanın kuvveti sayesinde malzeme akarak istenildiği gibi kesilir veya tıraşlanır. Kuvvet ekseni yukarı/aşağı (Z Ekseni olarak anılır) sol/sağ (X Ekseni olarak anılır) veya önden arkaya (Y Ekseni olarak anılır) olabilir.

VMC'lerin tümü, aşağıdaki gibi ortak bir bileşen kullanır:

Döner Mil — Çalışma yüzeyine veya tablaya dik olan Mil, çeşitli kesme aletlerini (veya bazen dedikleri gibi frezeleri) tutabilir. Mil kartuşu, yukarı ve aşağı hareket eden bir yuvaya monte edilmiştir; bu hareket yönüne Z Ekseni denir.

Tablo — Masa, iş parçalarının doğrudan veya frezelenmiş alüminyum plakalar veya sert kenetleme mengeneleri gibi çeşitli fikstürler aracılığıyla üzerine monte edileceği bir platformdur. Tablonun X Ekseni dediğimiz sağ ve sol ve Y Ekseni dediğimiz önden arkaya bir hareketi vardır. Bu iki hareket ekseni, Z-Ekseni ile birleştiğinde, hareket düzlemleri boyunca neredeyse sınırsız şekillendirmeye izin verir.
