PCD Calculator and Programming

PCD-rekenmachine en programmeerapp, boutgatcalculator, vmc-programmagenrator

PCD-rekenmachine en programmeer-app

Wat is de VMC-machine?

Een VMC is een machine met een CNC (Computer Numerical Control) controller. Zoals vermeld, is de snijkop in deze freesmachine verticaal en is dit een bepaald type freesmachine waarbij de spil in een verticale as loopt die bekend staat als de "z" -as. Ze zijn meestal ingesloten en worden meestal gebruikt voor het snijden van metaal.

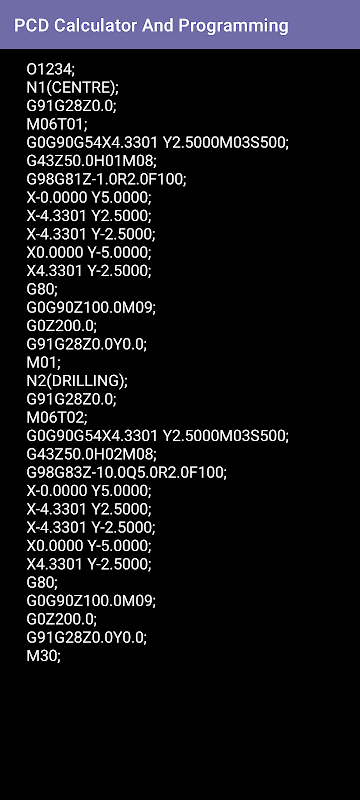

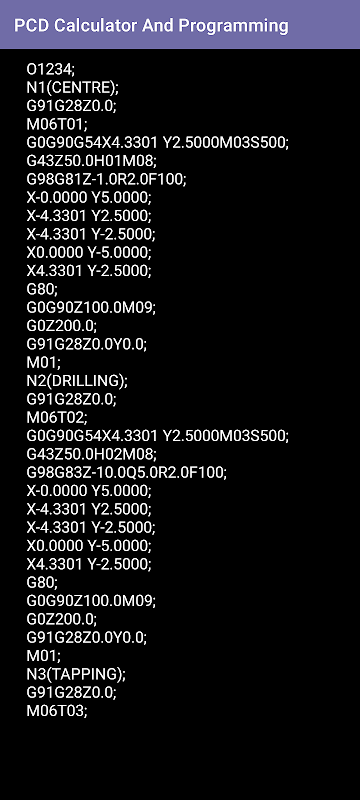

PCD-calculator en programmeerapplicatie is een soort applicatie die nieuwe CNC/VMC-programmeurs helpt om de coördinaten van een Pitch Circle Diameter/PCD-gaten te kennen.

Het is geen gewone PCD-calculator, het is de meest nuttige toepassing om binnen enkele seconden een VMC / CNC-programma te maken.

Het heeft de volgende kenmerken: -

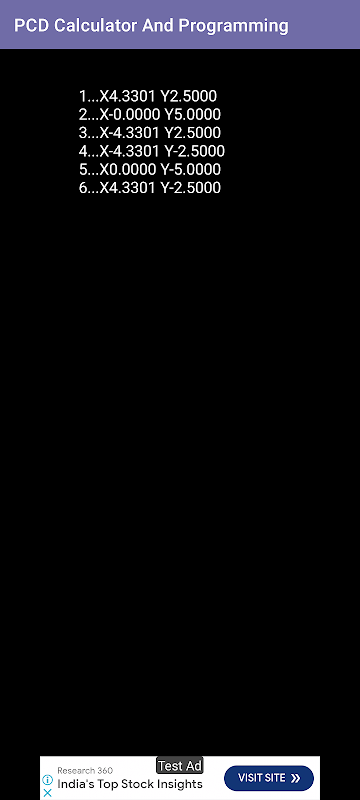

• Betrouwbaar om de operator te informeren over PCD-coördinaten.

• In enkele seconden een VMC-machineprogramma maken.

• Er zijn twee verschillende opties om te kiezen als uw vereiste.

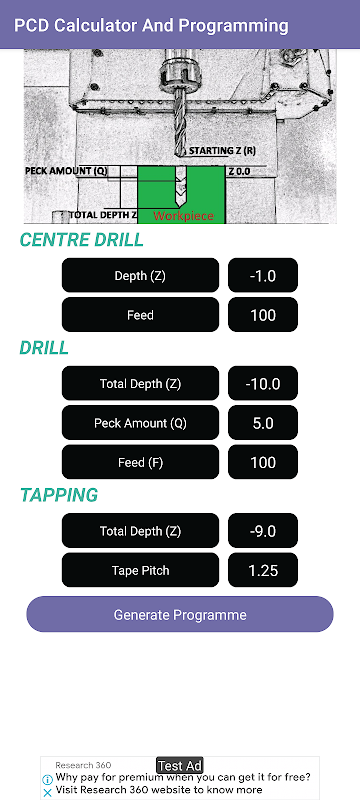

• Het is heel gemakkelijk te begrijpen met behulp van een diagram van alle vereiste gegevensgerelateerde informatie.

• U kunt gegenereerde programma's met iedereen delen.

• U kunt ook alle gegenereerde programma's kopiëren met behulp van de optie lang indrukken.

• Het werkt als CAM/Computer Aided Manufacturing.

• Het is veilig en beveiligd.

• Tijdsbespaarder.

• Nauwkeurig.

• Makkelijk te gebruiken.

• Absoluut gratis

Verticaal bewerkingscentrum (VMC) verwijst naar het bewerkingscentrum waarvan de spilas en de werktafel verticaal zijn geplaatst, het kan frezen, kotteren, boren, tappen, draadsnijden en meer bewerkingen uitvoeren.

Wat is het verschil tussen CNC en VMC?

Er is geen verschil tussen de twee machines. VMC is een machine met CNC (Computer Numerical Control) controller. Zoals vermeld, is de snijkop in deze freesmachine verticaal en is het een speciaal type freesmachine waarbij de spil beweegt in een verticale as die de "z" -as wordt genoemd.

Hoeveel soorten VMC-machines zijn er?

Vier soorten vijfassige bewerkingscentra. Verschillende machines bieden verschillende benaderingen van roterende verplaatsingen en elk ontwerp heeft zijn eigen sterke punten. Hier is hoe ze vergelijken.

Wat is HMC en VMC?

CNC-bewerkingscentra beschrijven een breed scala aan bewerkingsmachines, waaronder CNC-frees- en boormachines, waaronder verticale bewerkingscentra (VMC), horizontale bewerkingscentra (HMC) en machines voor de 4e en 5e as. De meeste bevatten automatische gereedschapswisselaars van 20 tot meer dan 500 gereedschappen.

De grondbeginselen van een verticaal bewerkingscentrum (VMC)

Inleiding tot verticaal bewerken

Vertical Machining bestaat al meer dan 150 jaar in zijn meest basale vorm. Toch is het nog steeds een van de nieuwste vormen van verspaningstechnologie (draaien/draaibanken is de oudste). Het proces van "frezen" omvat een roterende frees of boorkop en een beweegbare werktafel waaraan het werkstuk wordt bevestigd.

De snijder is bevestigd aan en gedraaid in een behuizing die de "spil" wordt genoemd. Door de scherpte van het gereedschap en de kracht van de tafel die het materiaal in de snijder duwt, geeft het materiaal mee en wordt naar wens weggesneden of weggeschoren. De krachtas kan omhoog/omlaag (aangeduid als de Z-as) links/rechts (aangeduid als de X-as) of van voren naar achteren (aangeduid als de Y-as) zijn.

VMC's gebruiken allemaal een gemeenschappelijkheid van componenten, die als volgt zijn:

Roterende spil - De spil, die loodrecht op het werkoppervlak of de tafel staat, kan een verscheidenheid aan snijgereedschappen bevatten (of frezen zoals ze soms worden genoemd). De spilpatroon is gemonteerd in een behuizing die op en neer bewoog - deze bewegingsrichting wordt de Z-as genoemd.

Tafel — De tafel is een platform waarop werkstukken kunnen worden gemonteerd, hetzij rechtstreeks, hetzij via een verscheidenheid aan bevestigingen, zoals gefreesde aluminium platen of harde klemschroeven. De tafel heeft een beweging van links en rechts, die we de X-as noemen, en van voren naar achteren, die de Y-as wordt genoemd. Deze twee bewegingsassen, in combinatie met de Z-as, zorgen voor vrijwel onbeperkte contouren over de bewegingsvlakken.
