PCD Calculator and Programming

PCD 계산기 및 프로그래밍 앱, 볼트 홀 계산기, vmc 프로그램 생성기

PCD 계산기 및 프로그래밍 앱

VMC 머신이란 무엇입니까?

VMC는 CNC(Computer Numerical Control) 컨트롤러가 있는 기계입니다. 언급한 바와 같이, 이 밀링 머신의 커팅 헤드는 수직이며 스핀들이 "z"축으로 알려진 수직 축에서 작동하는 특정 유형의 밀링 머신입니다. 그들은 일반적으로 밀폐되어 있으며 금속 절단에 가장 자주 사용됩니다.

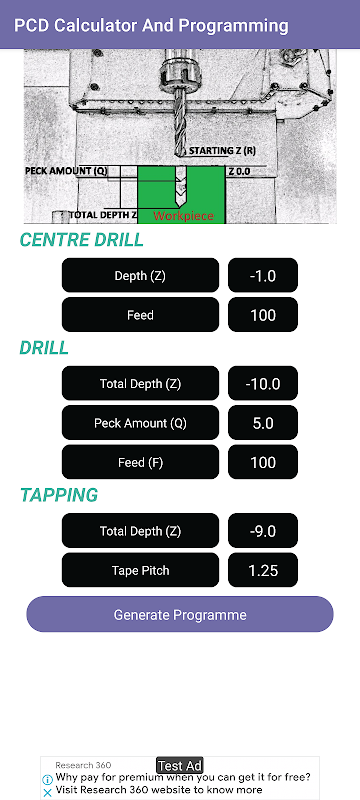

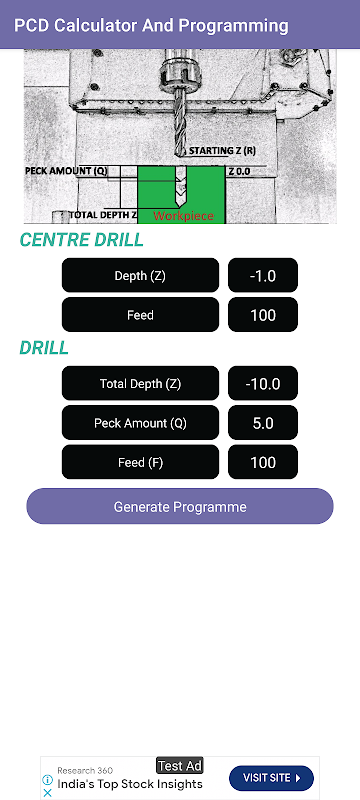

PCD 계산기 및 프로그래밍 응용 프로그램은 새로운 CNC/VMC 프로그래머가 Pitch Circle Diameter/PCD 구멍의 좌표를 알 수 있도록 도와주는 일종의 응용 프로그램입니다.

일반적인 PCD 계산기가 아니라 몇 초 만에 VMC/CNC 프로그램을 생성할 수 있는 가장 유용한 응용 프로그램입니다.

다음과 같은 기능이 있습니다:-

• 작업자에게 PCD 좌표에 대해 알릴 수 있습니다.

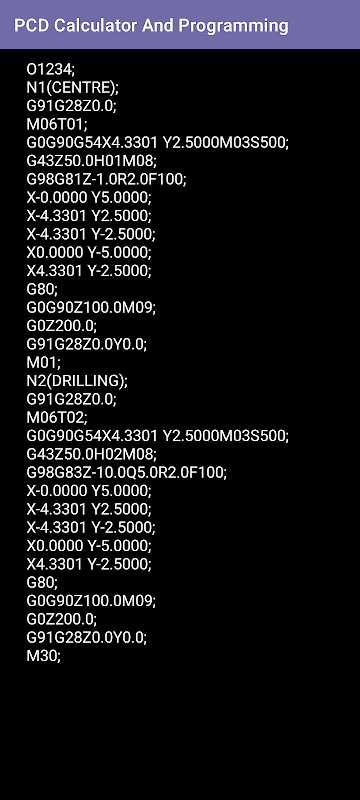

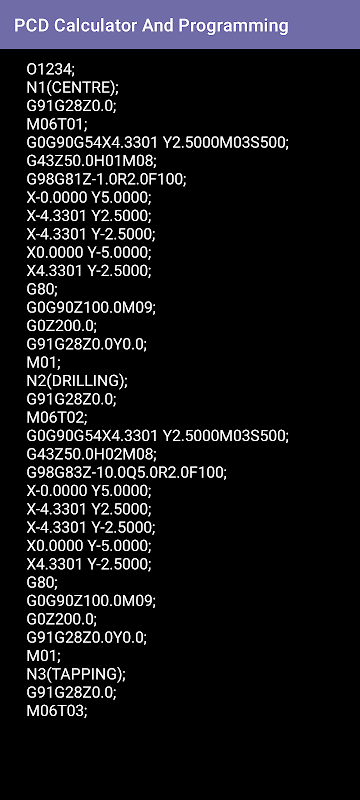

• 몇 초 만에 VMC 머신 프로그램 생성.

• 요구 사항으로 선택할 수 있는 두 가지 옵션이 있습니다.

• 필요한 모든 데이터 관련 정보를 도표로 나타내어 매우 이해하기 쉽습니다.

• 생성된 프로그램을 누구와도 공유할 수 있습니다.

• 길게 누르기 옵션을 사용하여 생성된 모든 프로그램을 복사할 수도 있습니다.

• CAM/Computer Aided Manufacturing과 같은 작업입니다.

• 안전하고 안전합니다.

• 시간 절약.

• 정확한.

• 사용하기 쉬운.

• 절대 무료

수직 머시닝 센터 (VMC)는 스핀들 축과 작업대가 수직으로 설정된 머시닝 센터를 말하며 밀링, 보링, 드릴링, 태핑, 나사 절삭 및 기타 작업을 수행 할 수 있습니다.

CNC와 VMC의 차이점은 무엇입니까?

두 기계 사이에는 차이가 없습니다. VMC는 CNC(Computer Numerical Control) 컨트롤러가 있는 기계입니다. 언급했듯이이 밀링 머신의 커팅 헤드는 수직이며 스핀들이 "z"축이라고하는 수직 축으로 움직이는 특수 유형의 밀링 머신입니다.

몇 가지 유형의 VMC 머신이 있습니까?

4가지 유형의 5축 머시닝 센터. 서로 다른 기계는 회전 이동에 대해 서로 다른 접근 방식을 제공하며 각 설계에는 고유한 장점이 있습니다. 비교 방법은 다음과 같습니다.

HMC와 VMC란?

CNC 머시닝 센터는 수직 머시닝 센터(VMC), 수평 머시닝 센터(HMC), 4축 및 5축 머신을 포함하는 CNC 밀링 및 드릴링 머신을 포함한 광범위한 공작 기계를 설명합니다. 대부분은 20개에서 500개 이상의 도구에 이르는 자동 도구 교환기를 포함합니다.

수직형 머시닝 센터(VMC)의 기본 사항

수직 가공 소개

수직 가공은 150년 이상 동안 가장 기본적인 형태로 존재해 왔습니다. 그러나 여전히 최신 형태의 가공 기술 중 하나입니다(선삭/선반이 가장 오래됨). "밀링" 프로세스에는 회전 커터 또는 드릴 비트와 공작물이 고정되는 이동식 작업 테이블이 포함됩니다.

커터는 "스핀들"이라는 하우징에 부착되어 회전합니다. 도구의 날카로움과 재료를 커터로 밀어 넣는 테이블의 힘을 통해 재료가 항복하고 원하는 대로 절단되거나 면도됩니다. 힘의 축은 위/아래(Z축이라고 함) 왼쪽/오른쪽(X축이라고 함) 또는 앞에서 뒤로(Y축이라고 함)일 수 있습니다.

VMC는 모두 다음과 같은 구성 요소의 공통성을 사용합니다.

회전 스핀들 - 작업 표면이나 테이블에 수직인 스핀들은 다양한 절삭 도구(또는 밀이라고도 함)를 고정할 수 있습니다. 스핀들 카트리지는 위아래로 움직이는 하우징에 장착됩니다. 이 방향을 Z축이라고 합니다.

테이블 — 테이블은 가공물을 직접 장착하거나 밀링된 알루미늄 플레이트 또는 하드 클램핑 바이스와 같은 다양한 고정 장치를 통해 공작물을 장착할 수 있는 플랫폼입니다. 테이블은 좌우로 움직이는 것을 X축이라고 하고 앞에서 뒤로 움직이는 것을 Y축이라고 합니다. Z-축과 결합된 이 두 개의 모션 축은 모션 평면에 걸쳐 사실상 무제한의 윤곽을 허용합니다.
