Semi-log Spectrogram

Ein Spektrogramm ist ein Bild davon, wie sich der Klang mit der Zeit ändert, ähnlich den "Stimmabdrücken", die man in Fernsehsendungen sieht.

Dieses Echtzeit-Spektrogramm deckt die gesamte 22-kHz-Audiobandbreite ab, genau wie eine CD.

Die Ausgabe ist eine Anzeige in Form eines Wasserfalldiagramms, in dem das Frequenzspektrum des Audios während seiner zeitlichen Änderung dargestellt wird. Die horizontale Achse ist in der halblogarithmischen Skala frequenzgetragen. Niedrigere Frequenzen sind links, höhere Frequenzen sind rechts.

Eine sich bewegende horizontale Linie wird direkt vor der neuesten horizontalen Datenlinie hinzugefügt, damit der Benutzer die neuesten Daten identifizieren kann.

Der Benutzer kann wählen, welche Signalintensität auf einer Farb- oder Grauskala aufgezeichnet werden soll. Rot steht für ein starkes Signal, Blau für ein schwaches Signal.

Semi-Log oder lineare Diagramme können vom Benutzer über das Optionsmenü oben rechts ausgewählt werden.

Die Empfindlichkeitsregelung arbeitet auf einer logarithmischen Skala, um den enormen Dynamikbereich gewöhnlicher Geräusche von sehr leise bis sehr laut abzudecken. Erwarten Sie also die Empfindlichkeitsstufen mit Sprüngen wie 1, 2, 3, 5, 10, 20, 50, 100, 200 usw.

Technische Details

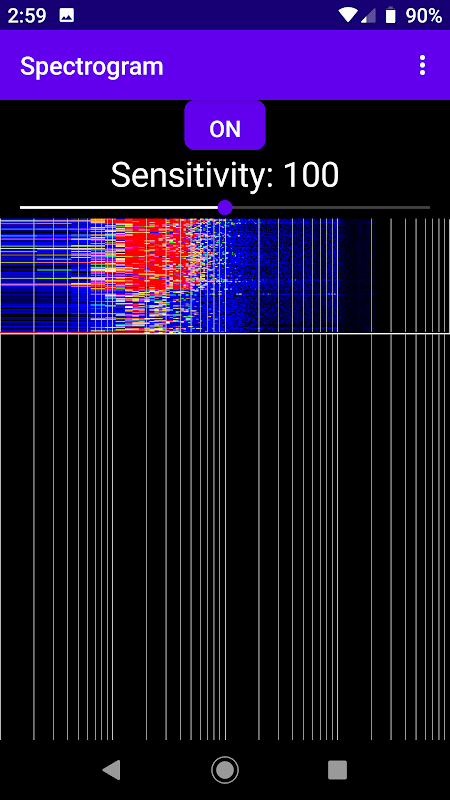

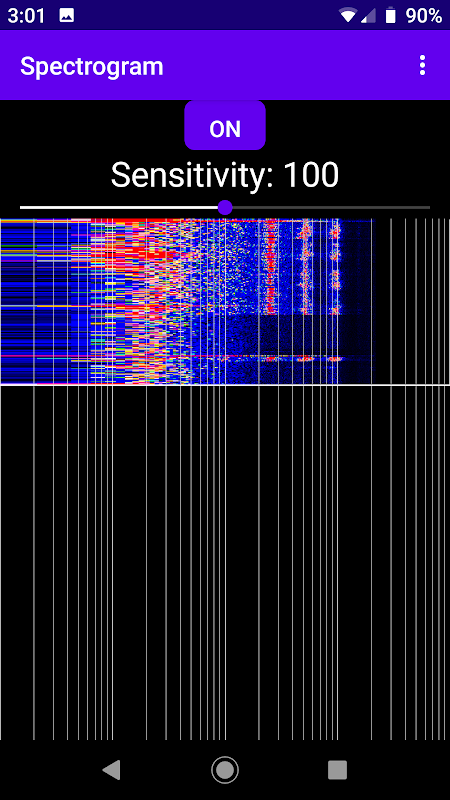

Dieses Spektrogramm sammelt alle 150 Millisekunden 1024 Proben mit einer Abtastrate von 44.100 Hertz. Jede Sammlung von 1024 Samples entspricht einer einzelnen horizontalen Linie im Display, wie in den Screenshots gezeigt.

Viel Spaß beim Anschauen der "Soundprints" gewöhnlicher Dinge. Weitere Informationen zu Frequenzspektren finden Sie im einseitigen Lernprogramm auf unserer Website unter https://sites.google.com/a/andwaves.com/www/home/about-fourier-transforms

Ich freue mich über Feedback oder Empfehlungen zur Verbesserung dieser Anwendung. Bitte kontaktieren Sie mich unter [email protected], wenn Sie Fragen oder Empfehlungen haben.

Informationen zu diesem oder anderen AndWaves-Produkten finden Sie unter www.andwaves.com
