Semi-log Spectrogram

Spektrogram jest obrazem tego, jak dźwięk zmienia się z czasem, podobnie jak „wzorce głosu” oglądane w programach telewizyjnych.

Ten spektrogram w czasie rzeczywistym obejmuje pełną szerokość pasma audio 22 KHz, taką samą jak dysk kompaktowy (CD).

Wyjście to wyświetlacz w postaci wykresu wodospadu, który przedstawia widmo częstotliwości dźwięku w miarę jego zmiany w czasie. Oś pozioma jest wykreślona częstotliwościowo w skali półlogarytmicznej. Niższe częstotliwości są po lewej, wyższe częstotliwości po prawej.

Ruchoma pozioma linia jest dodawana tuż przed najnowszą poziomą linią danych, dzięki czemu użytkownik może zidentyfikować najnowsze dane.

Użytkownik może wybrać intensywność sygnału na wykresie kolorowym lub szarym. Czerwony oznacza silny sygnał, niebieski słaby.

Wykresy półlogarytmiczne lub liniowe są wybierane przez użytkownika za pomocą menu Opcje w prawym górnym rogu.

Sterowanie czułością działa w skali logarytmicznej, aby pokryć ogromny zakres dynamiki zwykłych dźwięków, od bardzo miękkich, po bardzo głośne. Spodziewaj się więc zobaczyć poziomy czułości za pomocą skoków, takich jak 1, 2, 3, 5, 10, 20, 50, 100, 200 i c.

Szczegóły techniczne

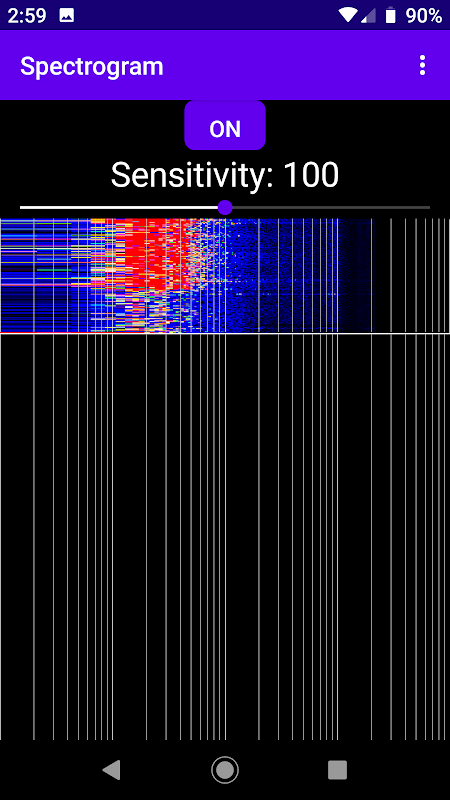

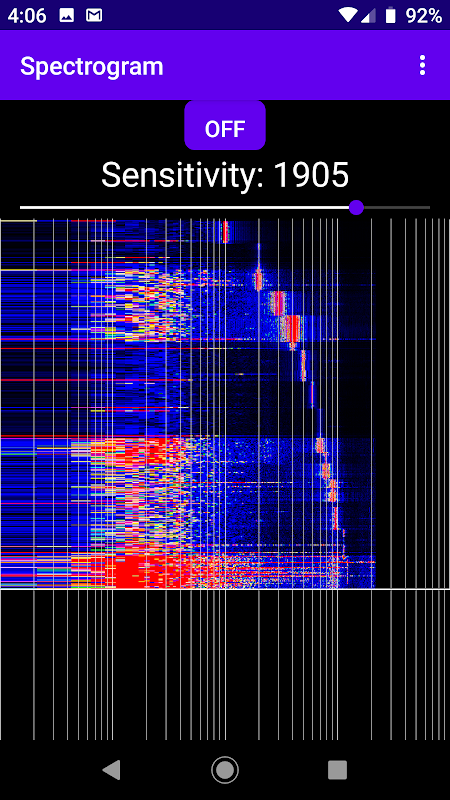

Ten spektrogram zbiera 1024 próbki z częstotliwością próbkowania 44,100 Hz co 150 milisekund. Każda kolekcja 1024 próbek odpowiada jednej poziomej linii na wyświetlaczu, jak pokazano na zrzutach ekranu.

Baw się dobrze, oglądając „odbitki dźwiękowe” zwykłych rzeczy. Aby dowiedzieć się więcej o widmach częstotliwości, zobacz jednostronicowy samouczek na naszej stronie internetowej https://sites.google.com/a/andwaves.com/www/home/about-fourier-transforms

Doceniam otrzymywanie opinii lub wszelkich zaleceń dotyczących ulepszeń tej aplikacji. Proszę o kontakt pod adresem [email protected] z wszelkimi pytaniami lub zaleceniami.

Informacje na temat tego lub innych produktów AndWaves można znaleźć na stronie www.andwaves.com
