Semi-log Spectrogram

Spektrogram adalah gambaran bagaimana perubahan bunyi dengan masa, sama dengan "voiceprints" yang dilihat pada rancangan TV.

Spektrogram masa nyata ini merangkumi jalur lebar audio 22 KHz, sama seperti cakera padat (CD).

Output adalah paparan dalam bentuk plot air terjun yang membentangkan spektrum frekuensi audio kerana ia berubah dalam masa. Paksi mendatar adalah frekuensi yang diplot dalam skala separuh log. Frekuensi yang lebih rendah adalah ke kiri, frekuensi yang lebih tinggi berada di sebelah kanan.

Barisan mendatar yang bergerak ditambah hanya di hadapan barisan data mendatar yang paling baru supaya pengguna dapat mengenal pasti data terkini.

Pengguna boleh memilih intensiti isyarat dilukis pada skala warna atau kelabu. Merah mewakili isyarat kuat, biru isyarat lemah.

Semi-log atau plot berturut-turut adalah pengguna yang boleh dipilih melalui menu Pilihan di sebelah kanan atas.

Kawalan sensitiviti beroperasi pada skala logaritmik untuk menampung pelbagai dinamik bunyi yang biasa, dari sangat lembut, hingga sangat kuat. Jadi harapkan untuk melihat tahap kepekaan dengan lompatan seperti 1, 2, 3, 5, 10, 20, 50, 100, 200 et c.

Butiran teknikal

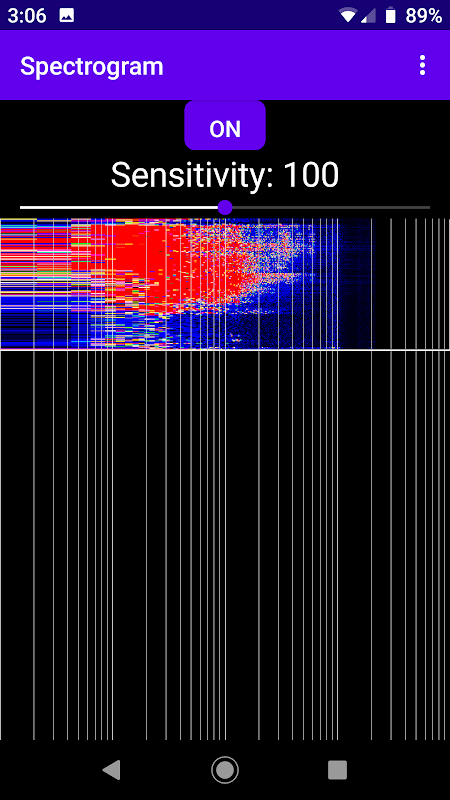

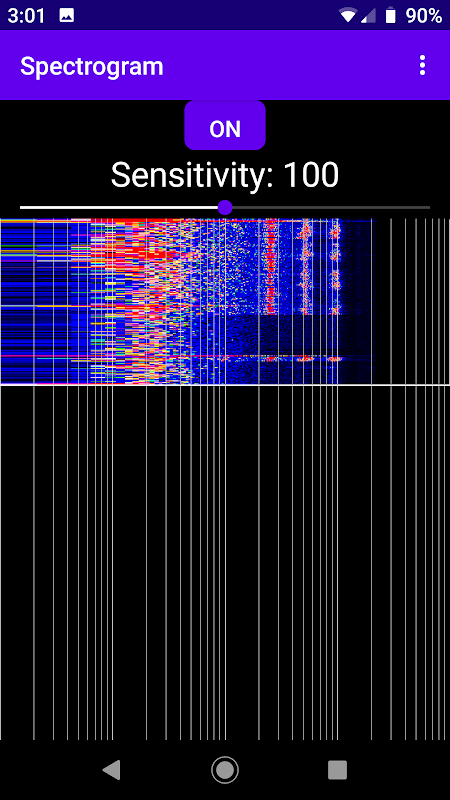

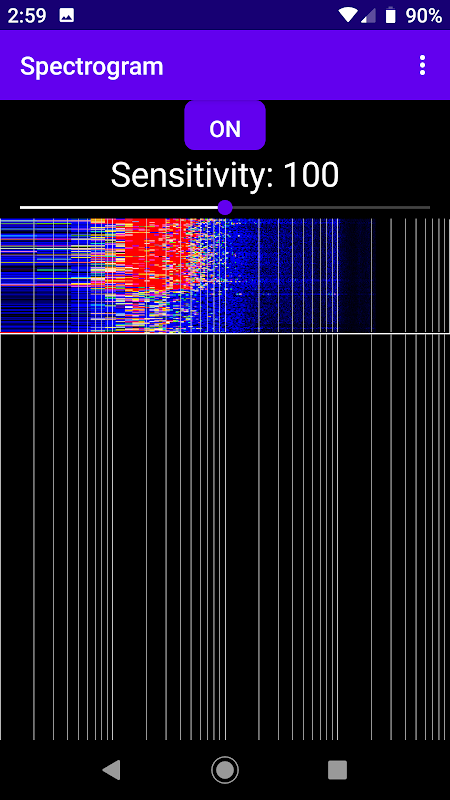

Spektrogram ini mengumpul 1024 sampel pada kadar sampel 44,100 Hertz setiap 150 milisaat. Setiap koleksi 1024 sampel sepadan dengan satu garis melintang dalam paparan seperti yang ditunjukkan dalam tangkapan skrin.

Bersenang-senang melihat "cetakan bunyi" perkara-perkara biasa. Untuk mengetahui lebih lanjut tentang spektrum frekuensi lihat tutorial satu halaman di laman web kami, https://sites.google.com/a/andwaves.com/www/home/about-fourier-transforms

Saya menghargai maklum balas atau cadangan untuk penambahbaikan permohonan ini. Sila hubungi saya di [email protected] dengan sebarang pertanyaan atau cadangan yang mungkin anda miliki.

Untuk maklumat mengenai produk ini atau produk AndWaves yang lain, lihat www.andwaves.com
