Semi-log Spectrogram

Un espectrograma es una imagen de cómo el sonido cambia con el tiempo, similar a las "huellas de voz" que se ven en los programas de televisión.

Este espectrograma en tiempo real cubre el ancho de banda de audio completo de 22 KHz, lo mismo que un disco compacto (CD).

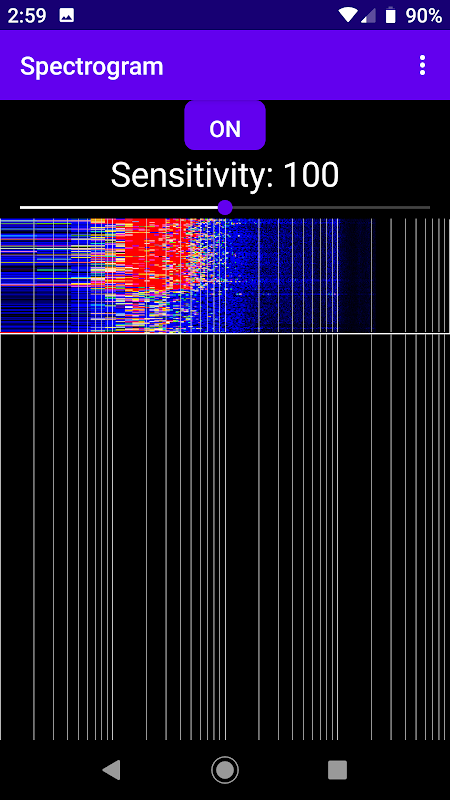

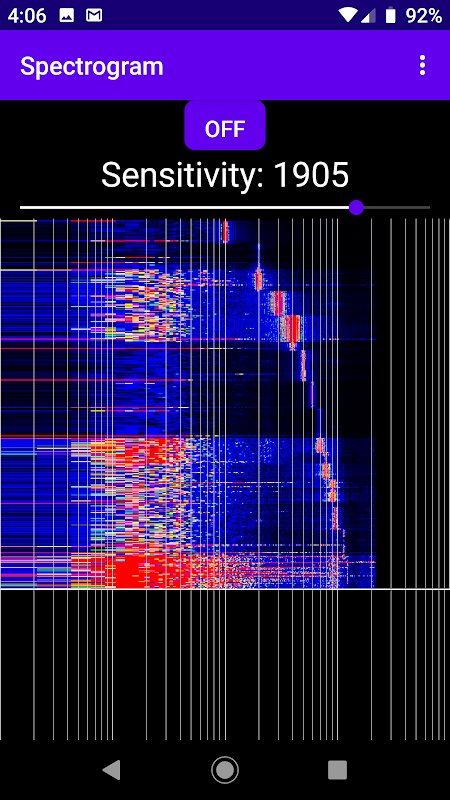

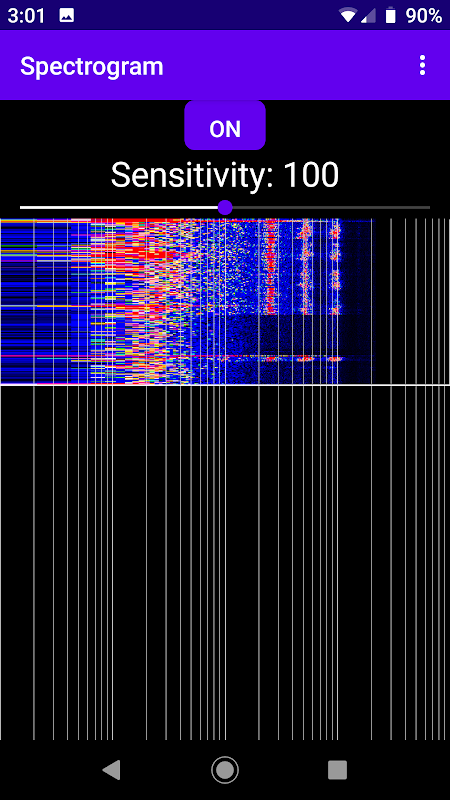

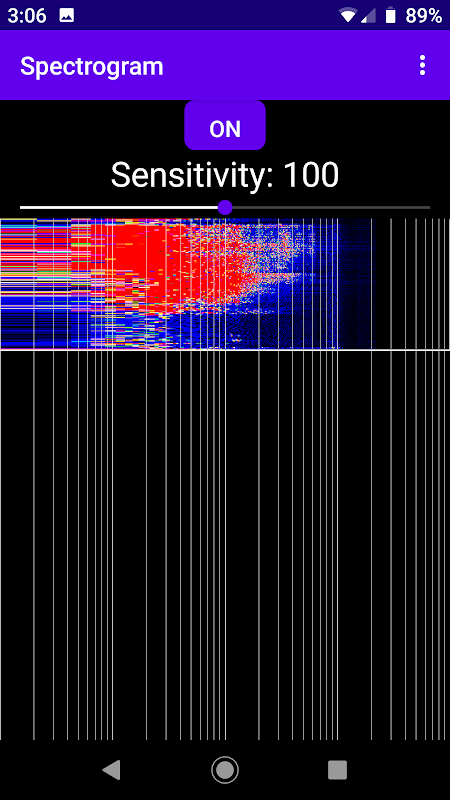

La salida es una pantalla en forma de gráfico de cascada que presenta el espectro de frecuencias del audio a medida que cambia con el tiempo. El eje horizontal es la frecuencia trazada en escala semi-log. Las frecuencias más bajas están a la izquierda, las frecuencias más altas están a la derecha.

Se agrega una línea horizontal móvil justo antes de la línea de datos horizontal más reciente para que el usuario pueda identificar los datos más recientes.

El usuario puede elegir que la intensidad de la señal sea trazada en un color o escala de grises. El rojo representa una señal fuerte, el azul una señal débil.

Los diagramas lineales o semi-logiales son seleccionables por el usuario a través del menú Opciones en la parte superior derecha.

El control de sensibilidad opera en una escala logarítmica para cubrir el enorme rango dinámico de sonidos ordinarios, desde muy suave hasta muy alto. Así que espere ver los niveles de sensibilidad con saltos como 1, 2, 3, 5, 10, 20, 50, 100, 200 y c.

Detalles técnicos

Este espectrograma recopila 1024 muestras a una velocidad de muestreo de 44.100 Hertz cada 150 milisegundos. Cada colección de 1024 muestras corresponde a una sola línea horizontal en la pantalla como se muestra en las capturas de pantalla.

Diviértete mirando las "impresiones sonoras" de cosas ordinarias. Para obtener más información sobre los espectros de frecuencia, consulte el tutorial de una página en nuestro sitio web, https://sites.google.com/a/andwaves.com/www/home/about-fourier-transforms

Aprecio recibir comentarios o cualquier recomendación para mejorar esta aplicación. Por favor, póngase en contacto conmigo en [email protected] con cualquier pregunta o recomendación que pueda tener.

Para obtener información sobre este u otros productos de AndWaves, visite www.andwaves.com
