Electronic Circuit Patterns

caracteristicas:

★ Sin publicidad (In-App Purchase)

★ herramientas de búsqueda (In-App Purchase)

★ Todo el contenido disponible sin conexión

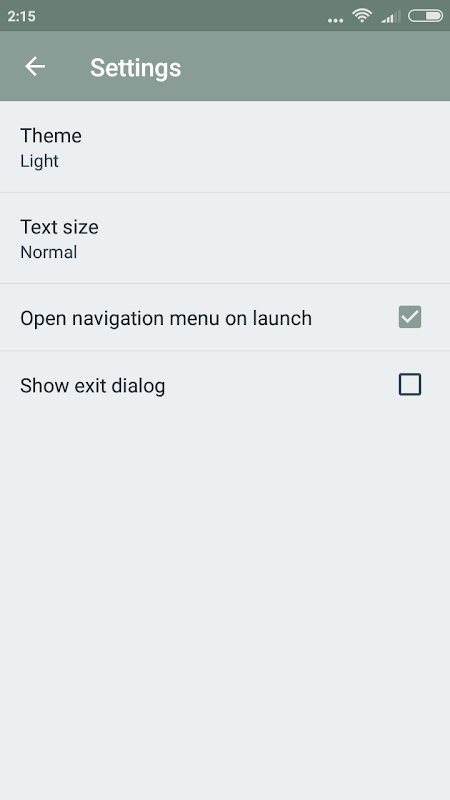

★ Cambie los Temas (luz, oscuro, negro)

★ Cambiar el tema de estilo de código (claro, oscuro)

★ Cambiar el tamaño de la fuente

Cada tarjeta tiene una descripción esquemática y breve de un modelo de circuito común en la electrónica. Los temas cubiertos incluyen la electrónica digital, analógica, y de potencia. Hay 32 cartas en total:

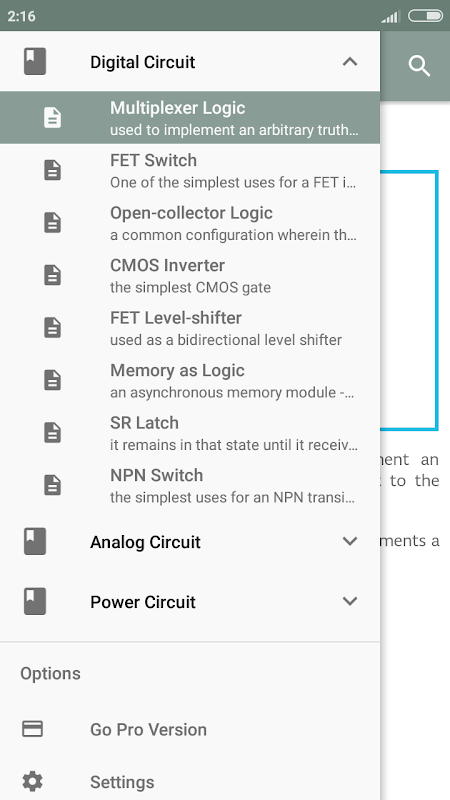

-Multiplexer lógica

Interruptor -FET

-Colector abierto

-CMOS inversor

Nivel -FET

-Memoria como

-SR Latch

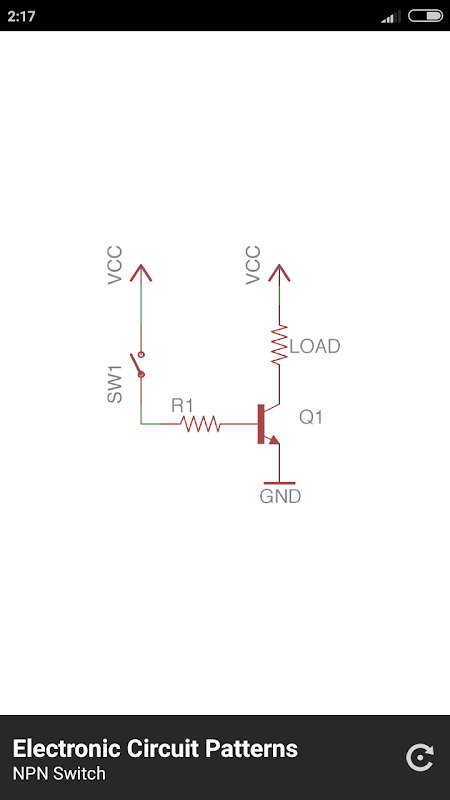

Interruptor -NPN

-Muestra

-Inverting Amplificador

-Noninverting Amplificador

-Transimpedance Amplificador

-Emitter Seguidor

-rc paso bajo

-Schmitt Trigger

-rc paso alto

-Differentiator

-Divisor de voltaje

Amplificador -Differential

-Integrador

Regulador -Buck

diodo -Flyback

Circuito -Crowbar

-Diode OR

doblador de baja tensión

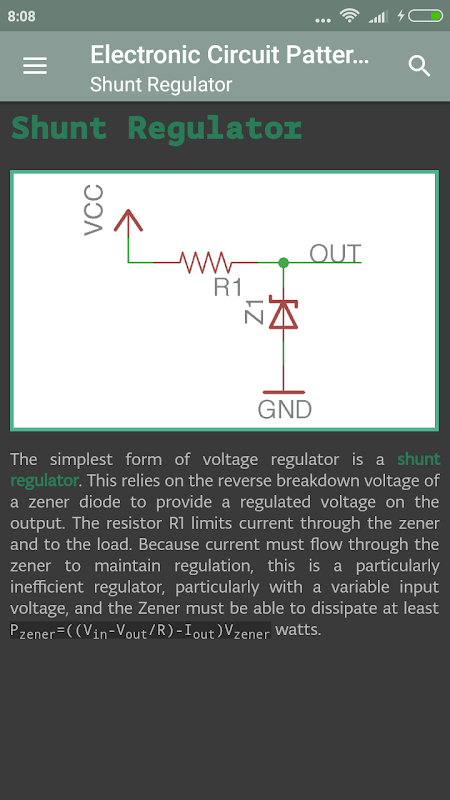

Regulador -Shunt

Regulador -Boost

Regulador -linear

-LED actual

-NPN actual

-FET Alto

Regulador -CURRENT

Éstos son grandes si usted está buscando para obtener más información sobre los conceptos básicos de circuitos eléctricos.

Tarjetas de modelo de circuito están diseñados por Arácnido Labs. http://www.arachnidlabs.com

Descripciones de los circuitos y esquemas tienen licencia, y se utilizan bajo la licencia 3.0 de Creative Commons Reconocimiento-Compartir bajo la misma (http://creativecommons.org/licenses/by-sa/3.0/). Se pueden encontrar en https://github.com/arachnidlabs/labs-cards
