Electronic Circuit Patterns

امکانات:

★ بدون تبلیغات (در برنامه خرید)

★ ابزار جستجو (در برنامه خرید)

★ همه محتوای آنلاین در دسترس

★ تغییر تم (نور، تاریک، سیاه و سفید)

★ تغییر تم سبک کد (نور، تاریک)

★ تغییر اندازه فونت

هر کارت دارای یک توضیحات شماتیک و کوتاه از یک الگوی مدار مشترک در الکترونیک. موضوعات تحت پوشش عبارتند الکترونیک دیجیتال، آنالوگ، و قدرت است. 32 کارت در مجموع وجود دارد:

-Multiplexer منطق

سوئیچ -FET

باز گردآورنده

-CMOS اینورتر

سطح -FET

حافظه به عنوان

-SR لچ

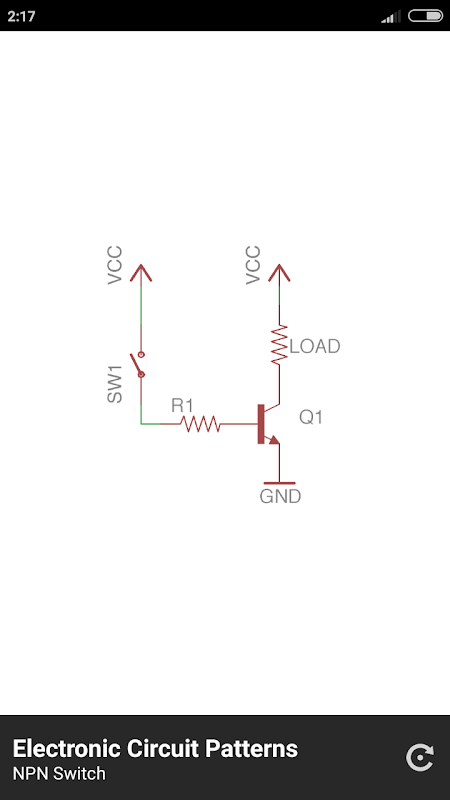

سوئیچ -NPN

-نمونه

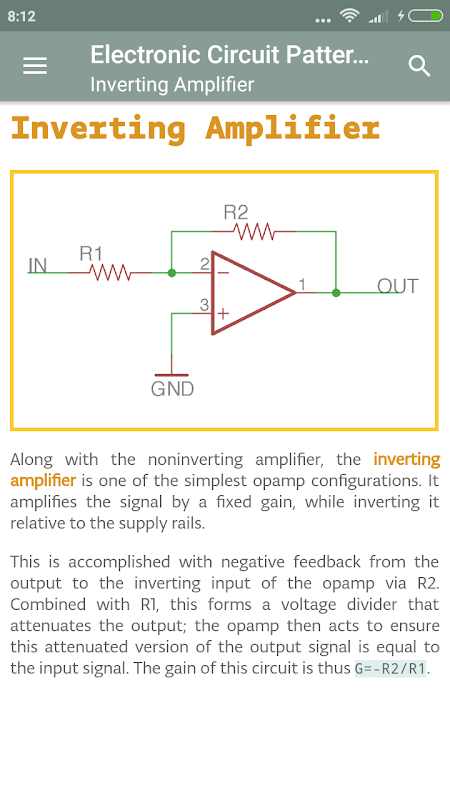

تقویت کننده -Inverting

تقویت کننده -Noninverting

تقویت کننده -Transimpedance

-Emitter پیرو

-RC پایین گذار

-Schmitt ماشه

-RC بالا گذر

-Differentiator

تقسیم ولتاژ

تقویت کننده -Differential

-Integrator

رگولاتور -Buck

دیود -Flyback

-Crowbar مدار

-Diode OR

ولتاژ دو برابر

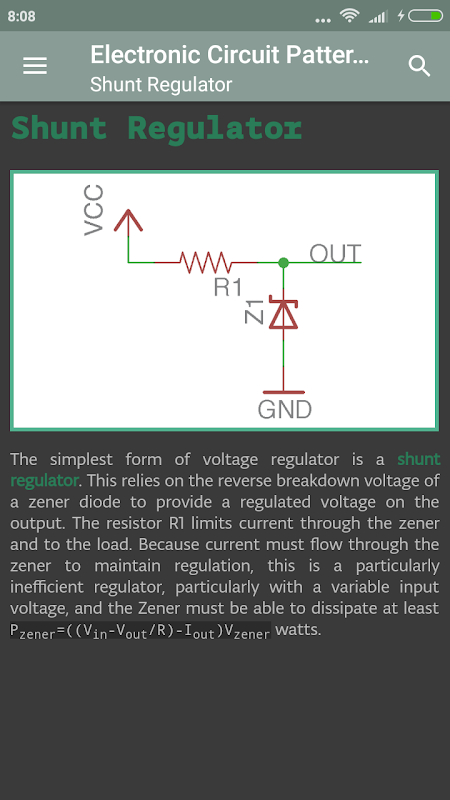

رگولاتور -Shunt

رگولاتور -Boost

رگولاتور -Linear

-LED کنونی

-NPN کنونی

-FET بالا

رگولاتور کنونی

این بزرگ اگر شما به دنبال برای کسب اطلاعات بیشتر در مورد اصول اولیه مدار الکتریکی.

کارت های الگوی مداری توسط عنکبوتیان آزمایشگاه طراحی شده است. http://www.arachnidlabs.com

توصیف مدار و شماتیک با مجوز و تحت مجوز Creative Commons Attribution-ShareAlike در 3.0 سازگار نشده منتشر شدهاست استفاده می شود (http://creativecommons.org/licenses/by-sa/3.0/) است. آنها را می توان در یافت https://github.com/arachnidlabs/labs-cards
