Electronic Circuit Patterns

Tính năng, đặc điểm:

★ Không có quảng cáo (In-App Purchase)

★ công cụ tìm kiếm (In-App Purchase)

★ Tất cả nội dung ẩn có sẵn

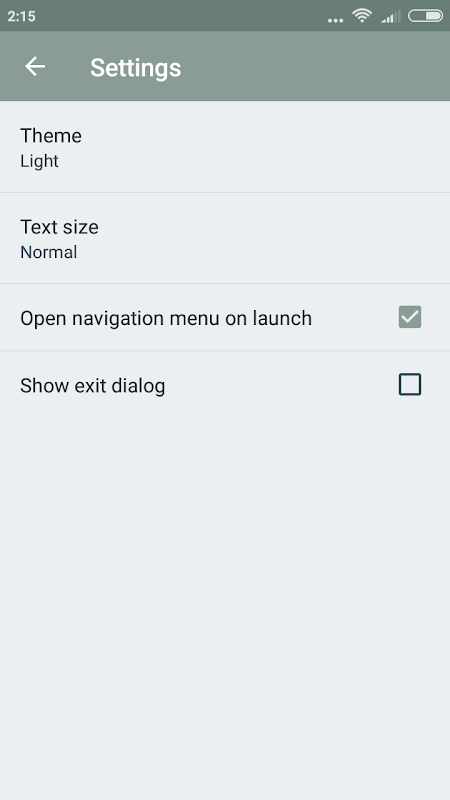

★ Thay đổi Themes (Light, Dark, Đen)

★ Thay đổi chủ đề phong cách mã (Light, Dark)

★ Thay đổi kích thước phông chữ

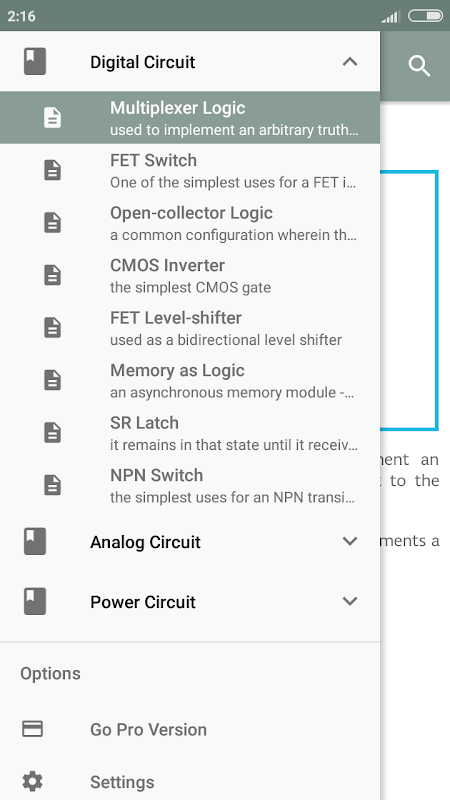

Mỗi thẻ có một mô tả sơ đồ và ngắn của một mô hình mạch phổ biến trong ngành điện tử. Các chủ đề bao gồm thiết bị điện tử kỹ thuật số, tương tự, và quyền lực. Có 32 thẻ trong tổng số:

-Multiplexer logic

Chuyển -FET

-Mở-thu

-CMOS Inverter

-FET Cấp

-Memory như

-SR Latch

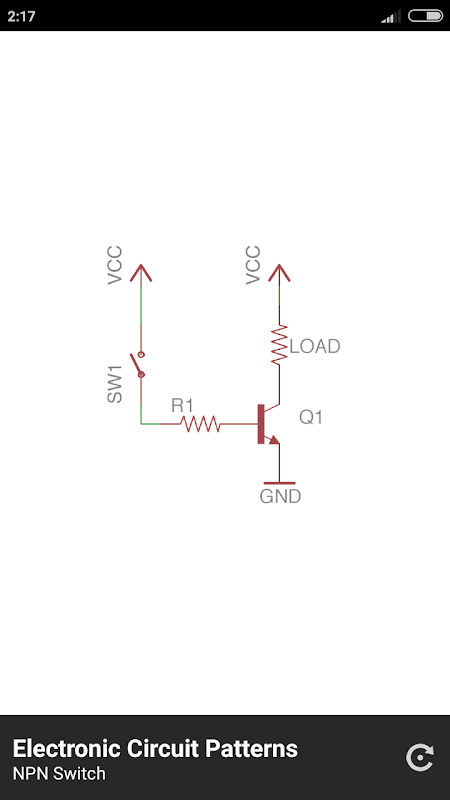

Chuyển -NPN

-Mẫu vật

-Inverting Amplifier

-Noninverting Amplifier

-Transimpedance Amplifier

-Emitter người theo dõi

-RC LowPass

-Schmitt Kích hoạt

-RC Highpass

-Differentiator

-Chia điện áp

Amplifier -Differential

-Integrator

điều chỉnh -Buck

Diode -Flyback

-Crowbar Circuit

-Diode HOẶC

-Voltage Doubler

điều chỉnh -Shunt

điều chỉnh -Boost

điều chỉnh -Linear

-LED hiện tại

-NPN hiện tại

-FET cao

điều chỉnh -Current

Đây là tuyệt vời nếu bạn đang tìm kiếm để tìm hiểu thêm về những điều cơ bản của mạch điện.

Thẻ mạch mẫu được thiết kế bởi Arachnid Labs. http://www.arachnidlabs.com

giới thiệu mạch và sơ đồ được cấp phép, và được sử dụng theo Giấy phép Creative Commons Ghi công-Chia sẻ tương tự 3.0 Chưa chuyển đổi Giấy phép (http://creativecommons.org/licenses/by-sa/3.0/). Chúng có thể được tìm thấy tại https://github.com/arachnidlabs/labs-cards
