Electronic Circuit Patterns

풍모:

★ 광고 없음 (인앱 구매)

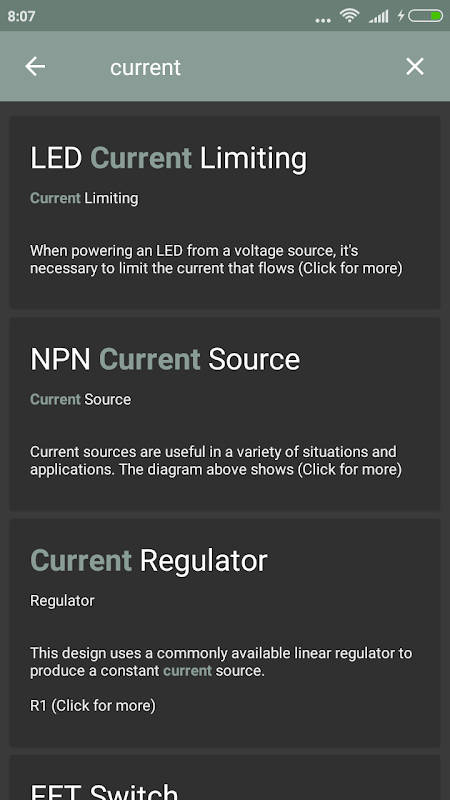

★ 검색 도구 (인앱 구매)

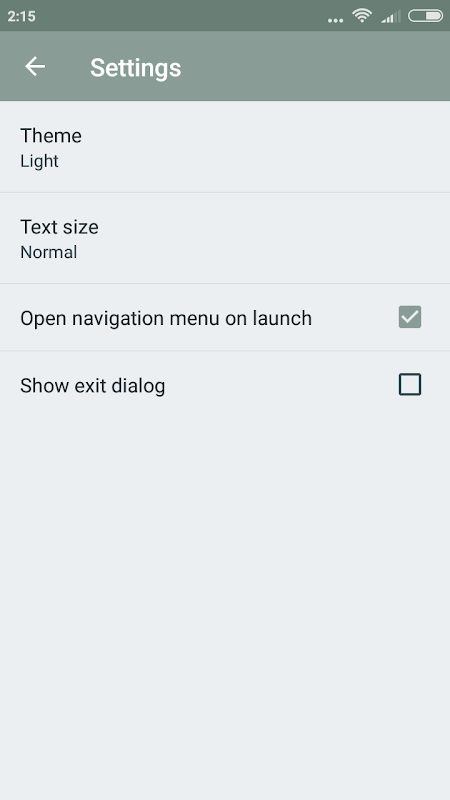

★ 모든 내용을 오프라인으로 사용할 수

★ 테마 (빛, 어둠, 블랙) 변경

★ 코드 스타일의 테마 변경 (빛, 어둠)

★ 폰트 크기 변경

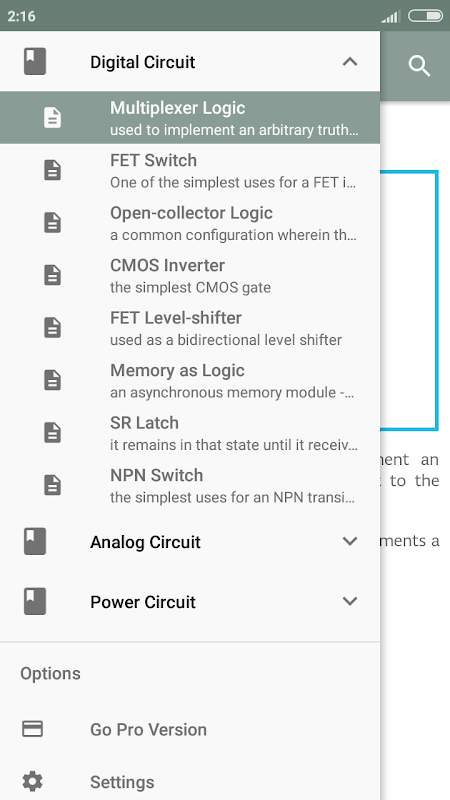

각 카드는 전자 기기에 공통의 회로 패턴의 개략 짧은 설명을 갖는다. 다루는 내용은 디지털, 아날로그 및 전력 전자 기기 등이 포함됩니다. 총 32 개 카드가 있습니다 :

-Multiplexer 논리

-FET 스위치

- 오픈 콜렉터

-CMOS 인버터

-FET 수준

- 메모리로

-SR 래치

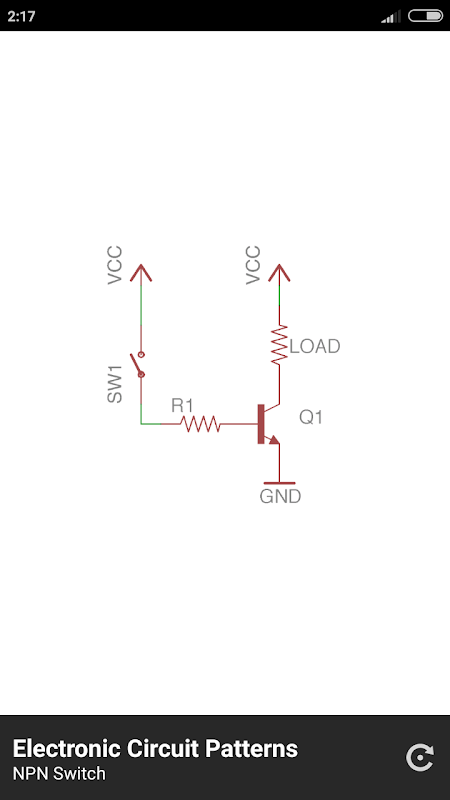

-NPN 스위치

-견본

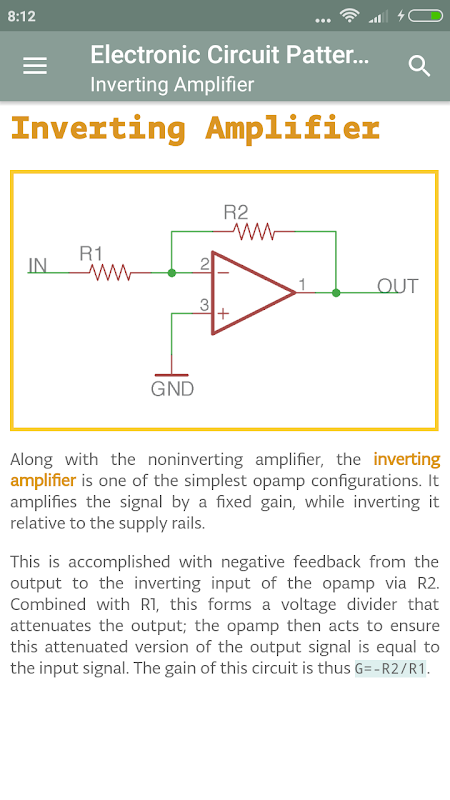

-Inverting 앰프

-Noninverting 앰프

-Transimpedance 앰프

-Emitter 추종자

-RC 저역 통과

-Schmitt 트리거

-RC 하이 패스

-Differentiator

- 전압 디바이더

-Differential 앰프

-적분기

-Buck 레귤레이터

-Flyback 다이오드

-Crowbar 회로

-Diode OR

- 전압 배율기

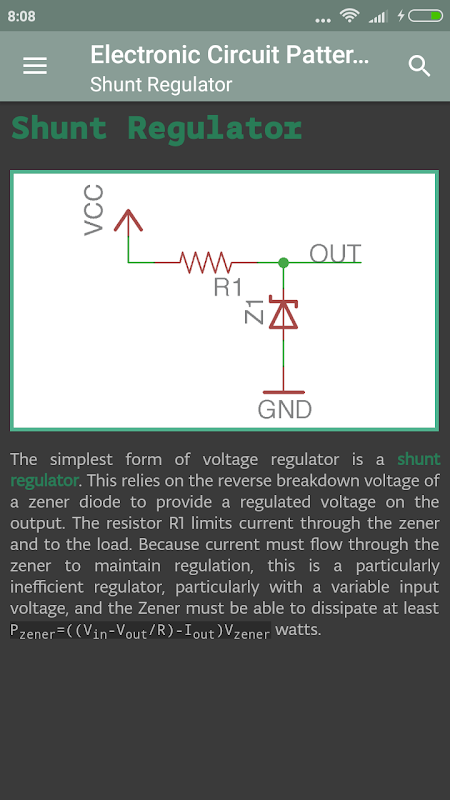

-Shunt 레귤레이터

를 증폭시킵니다 레귤레이터

- 리니어 레귤레이터

- LED 현재

-NPN 현재

-FET 높은

- 현재 레귤레이터

당신이 전기 회로의 기본 사항에 대한 자세한 내용은 찾고 있다면 다음은 중대하다.

회로 패턴 카드는 거미 무리의 동물 연구소에 의해 설계되었습니다. http://www.arachnidlabs.com

회로 설명 및 회로도 라이센스 및 크리에이티브 커먼즈 저작자 표시 - 동일 조건 변경 허락 3.0 Unported 라이선스로 사용된다 (http://creativecommons.org/licenses/by-sa/3.0/). 그들은 https://github.com/arachnidlabs/labs-cards에서 찾을 수 있습니다
