SurvEngTrav

Esta aplicación es compatible con Android 8.0 y superior

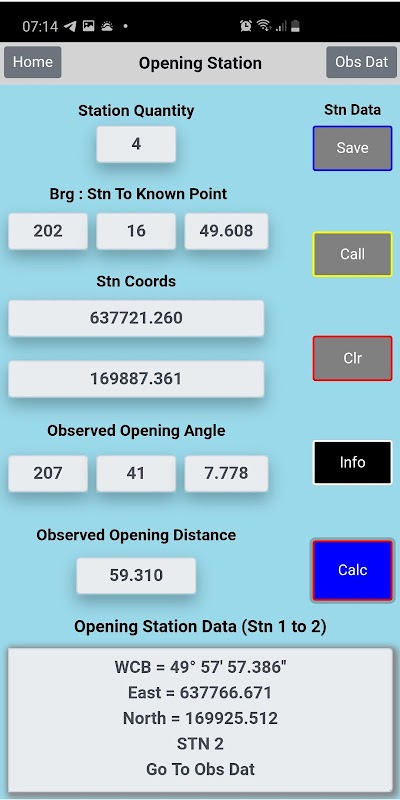

El diseño principal de esta aplicación es para que los topógrafos de ingeniería en el sitio calculen los datos de la poligonal a partir de ángulos y distancias reservados a mano que se pueden calcular en las coordenadas finales de la estación de forma rápida y precisa. Las unidades de entrada para los ángulos son: grados, minutos y segundos como es la salida de los datos calculados. Los datos de coordenadas se ingresan como (Reino Unido) Este y Norte, al igual que la salida de los datos de coordenadas. La aplicación calcula datos tanto para una poligonal abierta simple como para poligonales cerradas más complicadas.

Para los Traversos Cerrados existen 3 etapas de cálculo que llevará a cabo esta aplicación y estas son:

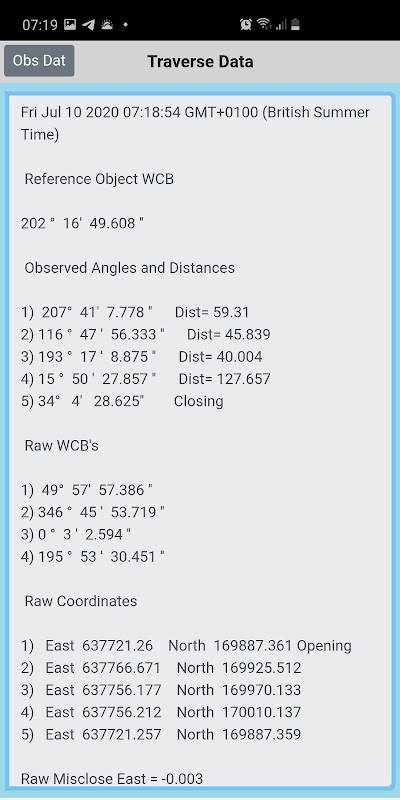

1) Cálculo de coordenadas no ajustadas

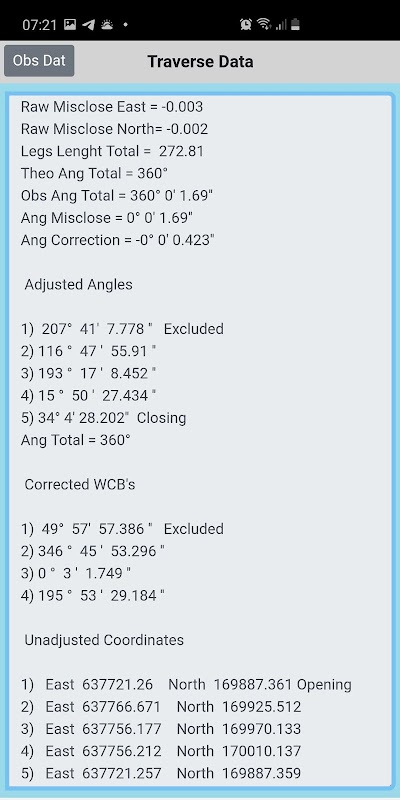

2) Cálculo de coordenadas después de aplicar el ajuste angular automático a los ángulos observados.

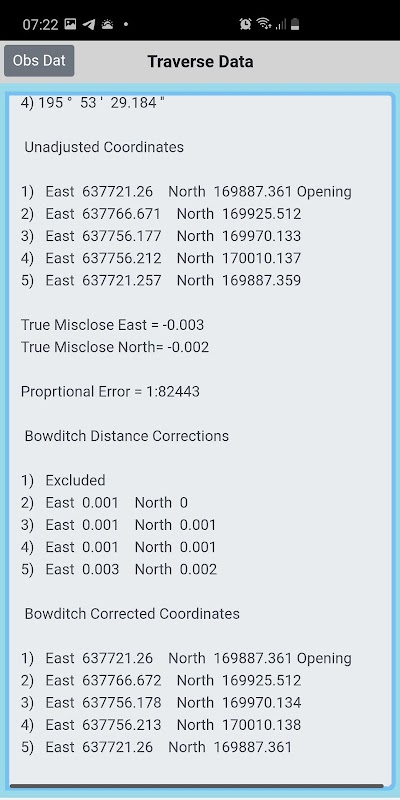

3) Cálculo de coordenadas después de que se haya aplicado automáticamente una corrección de Bowditch a las distancias observadas.

Dentro de las 3 etapas hay una función de impresión para mostrar las Coordenadas calculadas que se pueden resaltar, seleccionar para copiar y pegar en correo electrónico, mensajería de texto o se pueden conectar por Bluetooth a una computadora u otro dispositivo.

Para un recorrido abierto, la aplicación calcula y genera inicialmente los siguientes datos:

1) Coordenadas y rumbo del círculo completo para cada estación observada

2) La distancia total de Traverse completada.

El procedimiento Link Traverse ha sido diseñado para realizar un ajuste completo Link Traverse que incluye:

1) Cálculo de WCB sin ajustar y coordenadas sin procesar (incluido el cierre incorrecto sin procesar)

2) Cálculo de ángulos ajustados y WCB después del procedimiento de equilibrio de ángulo transversal de enlace

ha sido aplicado.

3) Cálculo de la declaración incorrecta real

4) Cálculo de coordenadas parciales

5) Cálculo de coordenadas totales

6) Cálculo de coordenadas corregidas de Bowditch.

Los topógrafos e ingenieros pueden utilizar el procedimiento de dirección de orientación del círculo completo para la construcción de túneles para verificar y asegurarse de que el túnel se dirige en la dirección correcta. (Este método es básicamente una poligonal abierta sin el uso de coordenadas). Este método de topografía solo requiere ángulos observados, que se utilizan para calcular los rumbos del círculo completo a lo largo de un túnel durante la construcción.
