USB Terminal/Graphics Full

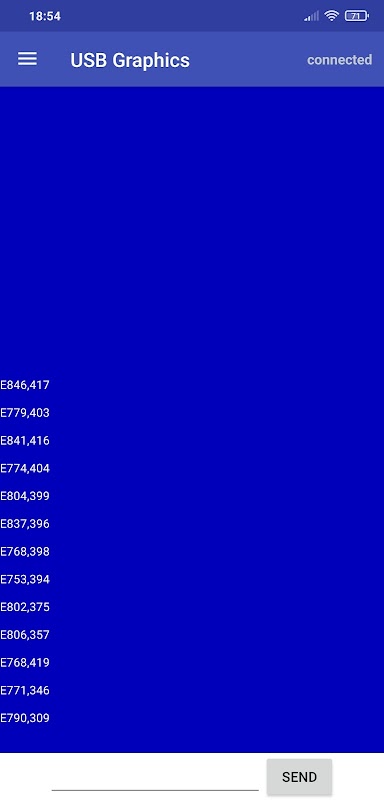

Esta es una especie de aplicación de terminal serie USB que contiene algunos gráficos. También hay un monitor de serie en él.

Puede usar esta aplicación con Arduino u otro microcontrolador para sus proyectos de robótica, etc.

Esta aplicación tiene una función para la comunicación con Arduinos y otro hardware serie USB en Android, utilizando el modo de host USB de Android (OTG).

¡¡ADVERTENCIA!! Por ahora, solo estos parámetros de comunicación son válidos:

*** Baud: se puede cambiar en la configuración, Datos: 8 bits, Bits de parada: 1 bit, PARIDAD: NINGUNO ***

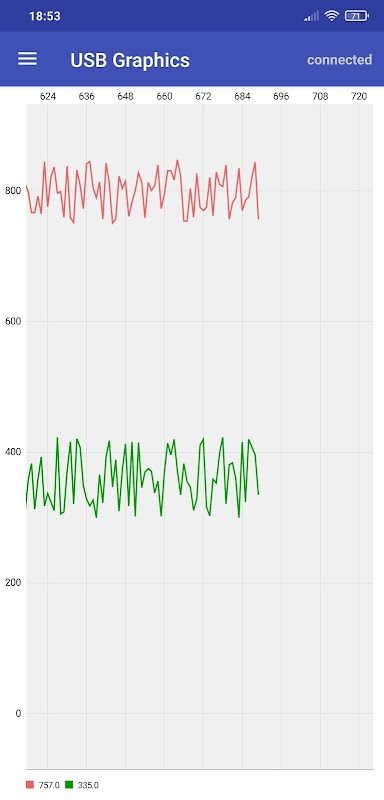

Puede ver 3 gráficos en tiempo real de algunos valores.

Estos valores deben enviarse en secuencia.

Esta secuencia debe ser así: Evaluar1, valor2, valor3 ... \ n

Por ejemplo: "E256, -321,982 \ n" o "E902,1235,10,23, -325, -1240,90 \ n", etc.

Advertencia: no envíe datos con demasiada frecuencia. Si hay retraso y congelación en la aplicación cuando hay tráfico de datos, disminuya la frecuencia de los datos entrantes.

* Esta aplicación admite hasta 7 variables.

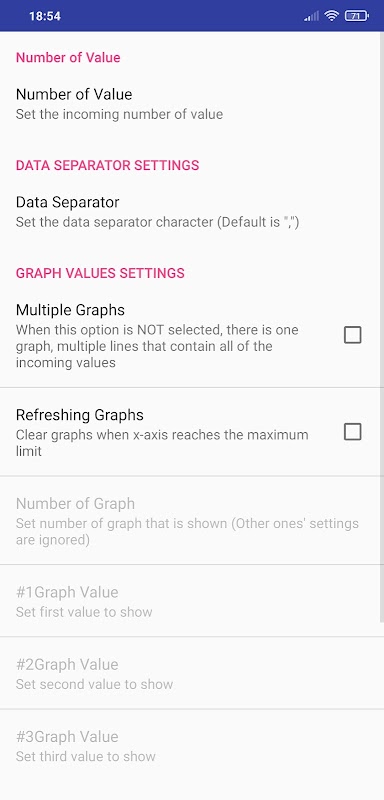

* Puede configurar los valores máximos y mínimos de los gráficos.

* Gráficos de escala automática.

* Los valores están ordenados en el orden de envío de la solicitud.

* Cada gráfico puede mostrar un valor seleccionado.

* Puede establecer el número de gráficos que se muestran.

* Se pueden mostrar varias líneas en un gráfico.

* Pellizque para ampliar ambos ejes en los gráficos.

* Gráficos deslizantes y refrescantes.

* Los registros de datos se pueden guardar en el directorio * ExternalStorage * / USBGraphics / * CurrentTime *

* Hasta 7 líneas en un gráfico de líneas múltiples para la versión completa

Ejemplo de uso de Arduino para la parte de impresión en serie para 2 valores (adc1 y adc2 son variables de ejemplo):

...

Serial.print ("E");

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

Se utiliza la biblioteca MPAndroidChart.

Chips convertidores USB a serie compatibles:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

PL2303 prolífico

Silabs CP2102 y todos los demás CP210x

Qinheng CH340, CH341A

y dispositivos que implementan el protocolo CDC / ACM como

Arduino usando ATmega32U4

Digispark usando el software V-USB USB

BBC micro: bit usando el firmware ARM mbed DAPLink

...
