USB Terminal/Graphics Full

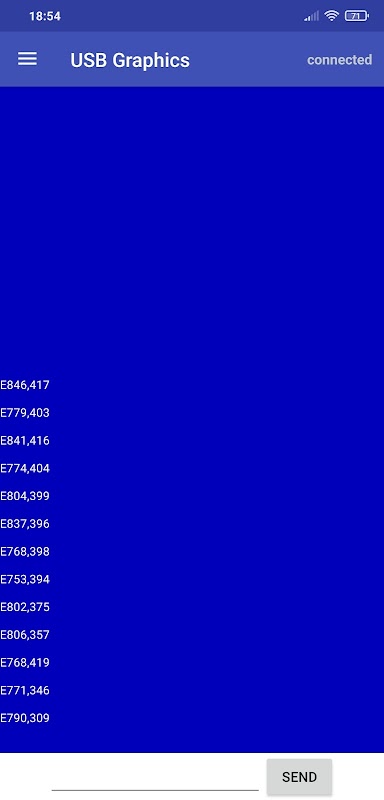

Dit is een soort USB Serial Terminal-applicatie die enkele grafische afbeeldingen bevat. Ook zit er een seriële monitor in.

U kunt deze app gebruiken met Arduino of een andere microcontroller voor uw robotica-projecten en etc.

Deze applicatie heeft een functie voor communicatie met Arduinos en andere USB-seriële hardware op Android, met behulp van de Android USB Host Mode (OTG).

WAARSCHUWING!! Voorlopig zijn alleen deze communicatieparameters geldig:

*** Baud: kan worden gewijzigd in instellingen, gegevens: 8 bits, stopbits: 1 bits, PARITEIT: GEEN ***

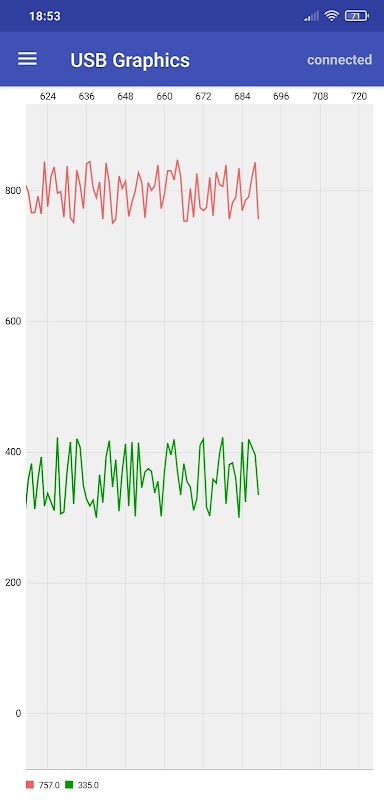

U kunt realtime 3 afbeeldingen van sommige waarden zien.

Deze waarden moeten achtereenvolgens worden verzonden.

Deze reeks moet als volgt zijn: Ewaarde1, waarde2, waarde3 ... \ n

Bijvoorbeeld: "E256, -321,982 \ n" of "E902,1235,10,23, -325, -1240,90 \ n" enz.

Waarschuwing: verstuur gegevens niet te vaak. Als er vertraging en bevriezing is in de app wanneer er dataverkeer is, verlaag dan de inkomende datafrequentie.

* Deze applicatie ondersteunt maximaal 7 variabelen.

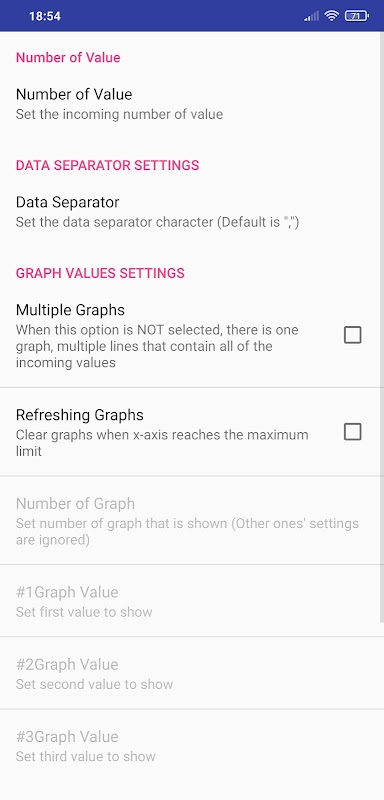

* U kunt de maximale en minimale waarden van afbeeldingen instellen.

* Automatisch geschaalde grafieken.

* Waarden worden gerangschikt in de volgorde van verzending van de aanvraag.

* Elke grafiek kan een geselecteerde waarde weergeven.

* U kunt het aantal afbeeldingen instellen dat wordt weergegeven.

* Er kunnen meerdere lijnen in een grafiek worden weergegeven.

* Knijp om beide assen in grafieken te zoomen.

* Glijdende en verfrissende grafieken.

* Datalogs kunnen worden opgeslagen in de directory * ExternalStorage * / USBGraphics / * CurrentTime *

* Maximaal 7 regels in een grafiek met meerdere lijnen voor de volledige versie

Arduino-gebruiksvoorbeeld voor serieel afdrukgedeelte voor 2 waarden (adc1 en adc2 zijn voorbeeldvariabelen):

...

Serial.print ("E");

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

MPAndroidChart-bibliotheek wordt gebruikt.

Ondersteunde USB naar serieel converterchips:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

Productieve PL2303

Silabs CP2102 en alle andere CP210x

Qinheng CH340, CH341A

en apparaten die het CDC / ACM-protocol implementeren, zoals

Arduino met ATmega32U4

Digispark met behulp van V-USB-software USB

BBC micro: bit met behulp van ARM mbed DAPLink-firmware

...
