USB Terminal/Graphics Full

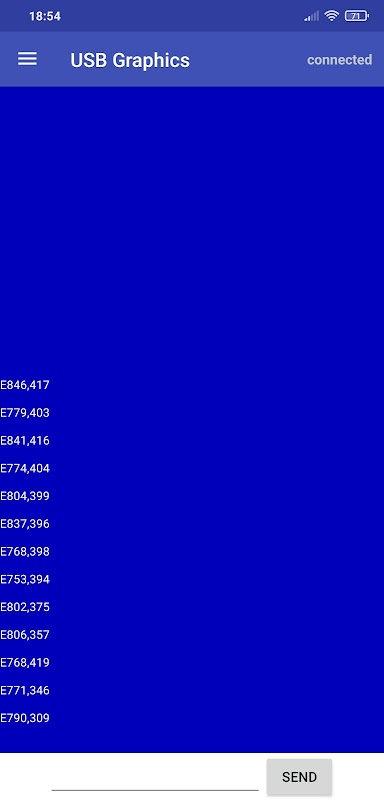

این نوعی برنامه USB Serial Terminal است که شامل برخی از گرافیک ها است. همچنین یک مانیتور سریال در آن وجود دارد.

می توانید از این برنامه با Arduino یا میکروکنترلر دیگری برای پروژه های رباتیک و غیره استفاده کنید.

این نرم افزار دارای ویژگی ارتباط با Arduinos و سایر سخت افزارهای سریال USB در Android با استفاده از Android USB Host Mode (OTG) است.

هشدار !! در حال حاضر ، فقط این پارامترهای ارتباطی معتبر هستند:

*** باود: در تنظیمات قابل تغییر است ، داده ها: 8 بیت ، بیت های متوقف شده: 1 بیت ، PARITY: هیچکدام ***

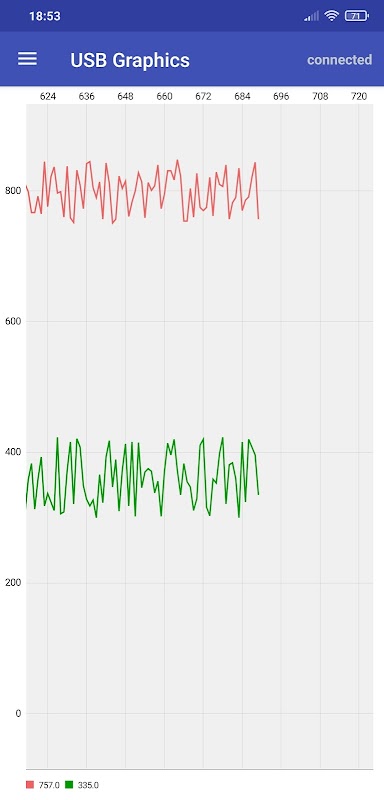

می توانید 3 گرافیک در زمان واقعی از برخی مقادیر را مشاهده کنید.

این مقادیر باید به ترتیب ارسال شوند.

این توالی باید به این صورت باشد: Evalue1، value2، value3 ... \ n

به عنوان مثال: "E256، -321،982 \ n" یا "E902،1235،10،23، -325، -1240،90 \ n" و غیره

هشدار: داده ها را خیلی مرتب ارسال نکنید. اگر در هنگام وجود ترافیک داده ، برنامه تاخیر و یخ زدگی وجود دارد ، فرکانس داده های ورودی را کاهش دهید.

* این برنامه تا 7 متغیر را پشتیبانی می کند.

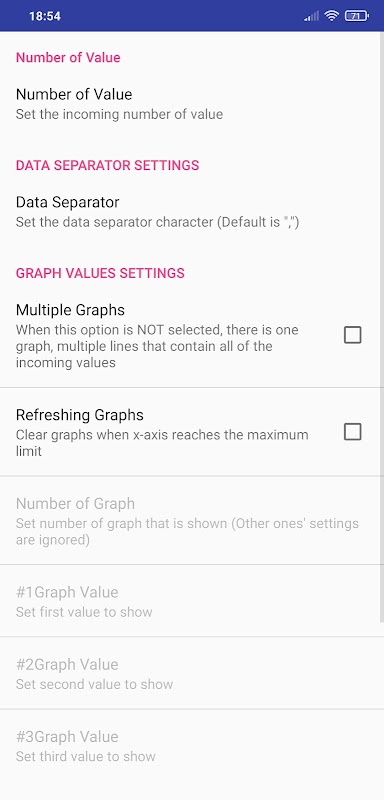

* می توانید مقادیر حداکثر و حداقل گرافیک را تنظیم کنید.

* نمودارهای خودکار.

* مقادیر به ترتیب ارسال در برنامه سفارش داده می شوند.

* هر نمودار می تواند مقداری را که انتخاب شده نشان دهد.

* می توانید تعداد گرافیکی را که نشان داده می شود تنظیم کنید.

* چندین خط را می توان در یک نمودار نشان داد.

* برای بزرگنمایی هر دو محور در نمودار ، خرج کنید.

* نمودارهای کشویی و طراوت.

* گزارش های داده را می توان در پوشه * ExternalStorage * / USBGraphics / * CurrentTime * ذخیره کرد

* حداکثر 7 خط در نمودار چند خط برای نسخه کامل

مثال استفاده از آردوینو برای قسمت چاپ سریال برای 2 مقدار (adc1 و adc2 متغیرهای نمونه هستند):

...

Serial.print ("E") ؛

Serial.print (adc1) ؛

Serial.print ("،")؛

Serial.print (adc2) ؛

Serial.print ("\ n")؛

...

از کتابخانه MPAndroidChart استفاده می شود.

تراشه های مبدل USB به سریال پشتیبانی شده:

FTDI FT232R ، FT232H ، FT2232H ، FT4232H ، FT230X ، FT231X ، FT234XD

PL2303 مصنوعی

Silabs CP2102 و سایر CP210x

Qinheng CH340 ، CH341A

و دستگاههایی که پروتکل CDC / ACM را اجرا می کنند مانند

آردوینو با استفاده از ATmega32U4

Digispark با استفاده از نرم افزار V-USB USB

میکرو BBC: بیت با استفاده از سیستم عامل ARM mbed DAPLink

...
