USB Terminal/Graphics Full

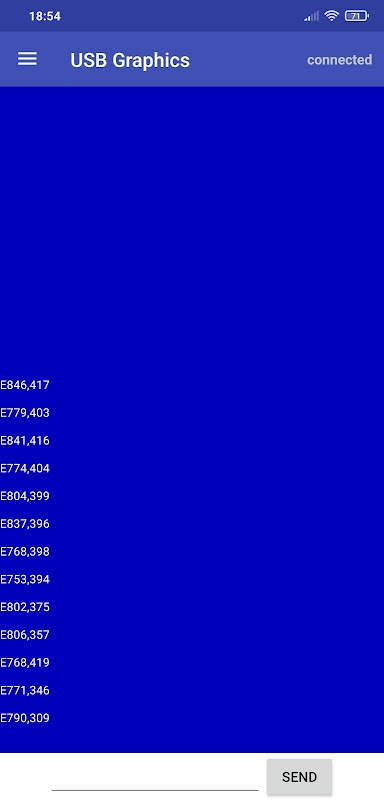

Questa è una sorta di applicazione terminale seriale USB che contiene alcuni elementi grafici. Inoltre c'è un monitor seriale in esso.

Puoi utilizzare questa app con Arduino o un altro microcontrollore per i tuoi progetti di robotica e così via.

Questa applicazione ha funzionalità per la comunicazione con Arduino e altro hardware seriale USB su Android, utilizzando la modalità host USB Android (OTG).

AVVERTIMENTO!! Per ora sono validi solo questi parametri di comunicazione:

*** Baud: può essere modificato nelle impostazioni, Dati: 8 bit, Bit di stop: 1 bit, PARITÀ: NESSUNA ***

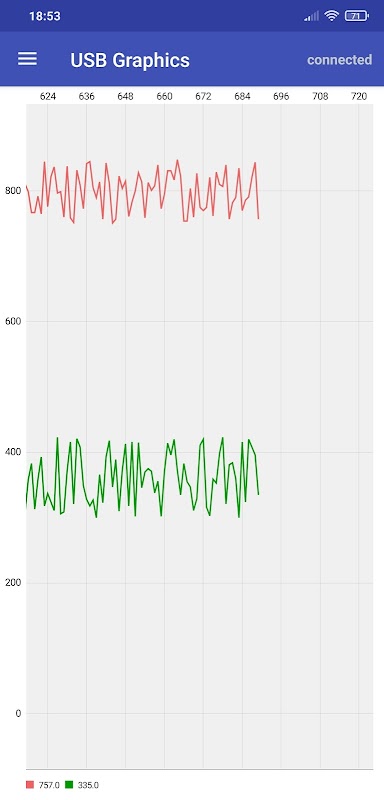

Puoi vedere 3 grafici in tempo reale di alcuni valori.

Questi valori devono essere inviati in sequenza.

Questa sequenza deve essere così: Valuta1, valore2, valore3 ... \ n

Ad esempio: "E256, -321,982 \ n" o "E902,1235,10,23, -325, -1240,90 \ n" ecc.

Avvertenza: non inviare dati troppo frequentemente. Se si verificano ritardi e blocchi nell'app quando c'è traffico dati, diminuire la frequenza dei dati in entrata.

* Questa applicazione supporta fino a 7 variabili.

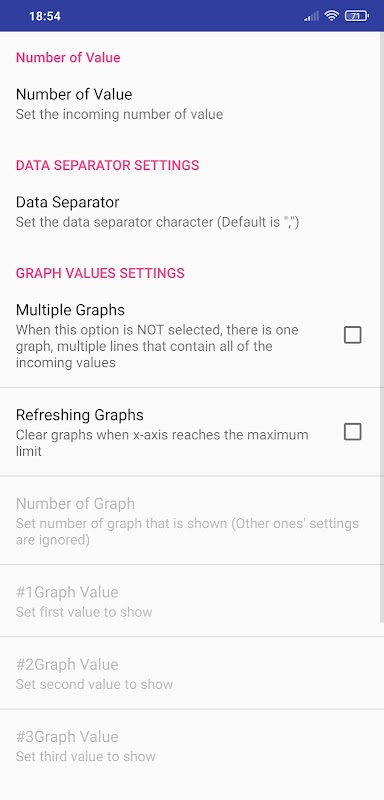

* È possibile impostare i valori massimo e minimo della grafica.

* Grafici con scalabilità automatica.

* I valori sono ordinati in base all'ordine di invio dell'applicazione.

* Ogni grafico può mostrare un valore selezionato.

* È possibile impostare il numero di elementi grafici visualizzati.

* È possibile visualizzare più linee in un grafico.

* Pizzica per ingrandire entrambi gli assi nei grafici.

* Grafici scorrevoli e rinfrescanti.

* I registri dati possono essere salvati nella directory * ExternalStorage * / USBGraphics / * CurrentTime *

* Fino a 7 linee nel grafico a più linee per la versione completa

Esempio di utilizzo di Arduino per la parte di stampa seriale per 2 valori (adc1 e adc2 sono variabili di esempio):

...

Serial.print ("E");

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

Viene utilizzata la libreria MPAndroidChart.

Chip di conversione da USB a seriale supportati:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

Prolific PL2303

Silabs CP2102 e tutti gli altri CP210x

Qinheng CH340, CH341A

e dispositivi che implementano il protocollo CDC / ACM come

Arduino utilizzando ATmega32U4

Digispark utilizzando il software V-USB USB

BBC micro: bit utilizzando il firmware ARM mbed DAPLink

...
