LC meter (DIY project)

این برنامه به شما در اندازه گیری ، القا ، ظرفیت و فرکانس تشدید کمک می کند. این یک LC متر بی سیم است

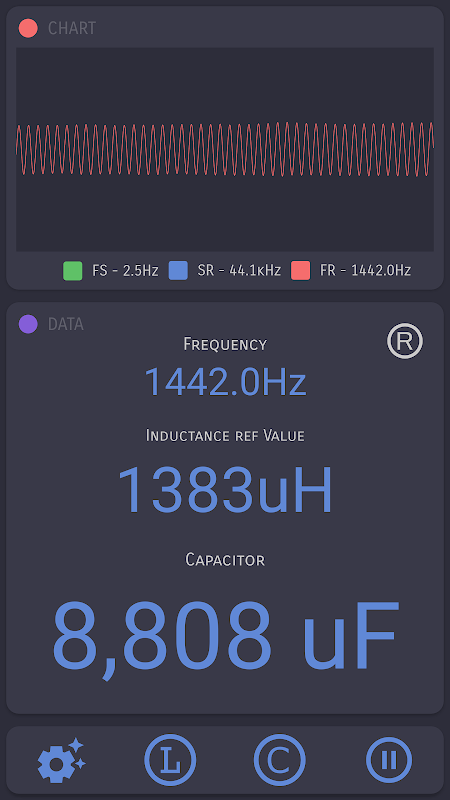

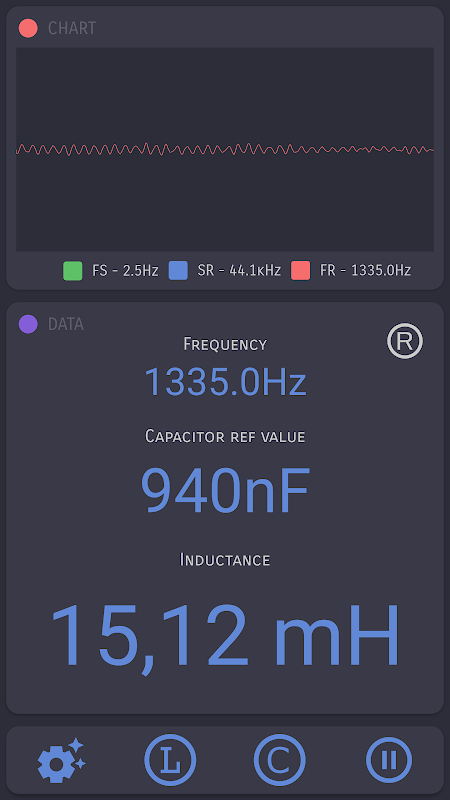

استفاده از این برنامه آسان است ، شما فقط نیاز به ساخت یک مدار کوچک (ساخت آسان) و اتصال به خازن مدار یا القایی دارید که به اندازه گیری نیاز دارید ، تلفن هوشمند خود را نزدیک این مدار LC متر قرار دهید اندازه گیری ، اندوکتانس یا خازن را می خواهید و فشار دهید دکمه پخش در برنامه این برنامه فرکانس صدا را از زنگ اخطار تشخیص داده و ارزش را نشان می دهد.

محدوده متر LC:

القا - از 100uH تا 100mH

خازن - از 10nF تا 10uF

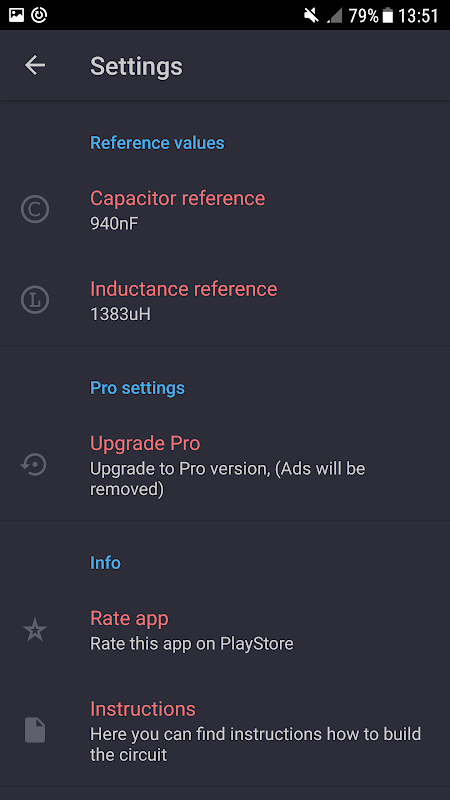

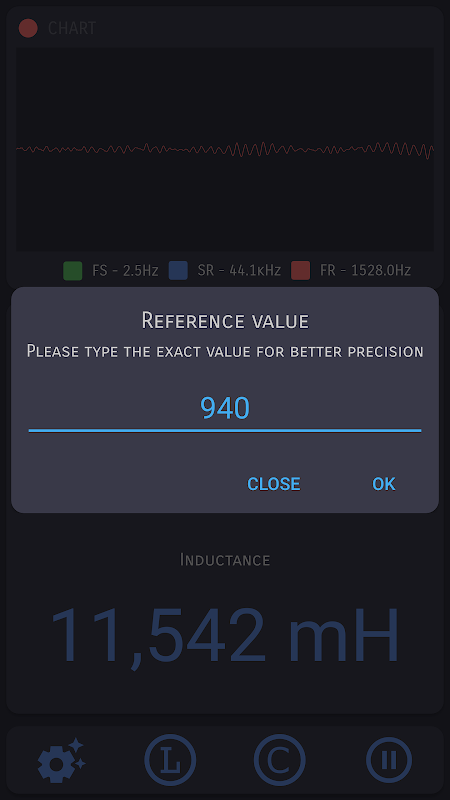

اگر به یک LC متر ارزان و آسان برای ساخت نیاز دارید ، این برنامه راه حل خوبی برای شماست. همچنین می توانید با افزودن خازن های مختلف مقدار مرجع به مدار ، مدار را بهبود بخشید.

اجزایی که برای ساخت مدار نیاز دارید:

1 - خازن C1 ، C2 ، C3 ، C4 - 470nF

2 - القا 10mH

3 - ترانزیستور Q1 ، Q2 - BC557

4 - مقاومت R1 - 10K

5 - مقاومت R2 - 100

6 - مقاومت R3 - 220K

7 - مقاومت R4 - 5.1K

8 - سوئیچ (3 کاج)

8 - وزوز

شما می توانید اطلاعات بیشتری در مورد این اندوکتومتر - جستجوگر تشدید در صفحه وب من پیدا کنید!
