Micrometer Simulator

Pro

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Aplikasi gratis

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Tentang

Simulasi fisika sumber terbuka berdasarkan kode yang ditulis oleh Fu-Kwun Hwang, Loo Kang WEE

lebih banyak sumber daya dapat ditemukan di sini

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-pengukuran

pengantar

Mikrometer menggunakan prinsip sekrup untuk memperbesar jarak kecil yang terlalu kecil untuk diukur secara langsung menjadi rotasi besar sekrup yang cukup besar untuk dibaca dari skala. Keakuratan mikrometer berasal dari keakuratan bentuk benang yang ada di jantungnya. Prinsip-prinsip operasi dasar mikrometer adalah sebagai berikut: Jumlah rotasi sekrup yang dibuat secara akurat dapat secara langsung dan tepat dikorelasikan dengan sejumlah gerakan aksial (dan sebaliknya), melalui konstanta yang dikenal sebagai ujung sekrup. Lead sekrup adalah jarak yang bergerak secara aksial dengan satu putaran penuh (360 °). (Pada sebagian besar thread [yaitu, pada semua thread single-start], timah dan nada merujuk pada dasarnya konsep yang sama.) Dengan timah yang sesuai dan diameter utama sekrup, sejumlah gerakan aksial tertentu akan diperkuat dalam hasil gerakan melingkar. Mikrometer memiliki bagian fisik paling fungsional dari mikrometer nyata.

Bingkai (Oranye) Tubuh berbentuk C yang memegang landasan dan laras dalam hubungan konstan satu sama lain. Tebal karena perlu meminimalkan ekspansi, dan kontraksi, yang akan merusak pengukuran. Rangkanya berat dan akibatnya memiliki massa termal yang tinggi, untuk mencegah pemanasan substansial oleh tangan / jari yang memegang. memiliki teks 0,01 mm untuk divisi terkecil dari instrumen memiliki teks 2 putaran = 100 = 1,00 mm untuk memungkinkan asosiasi mikrometer aktual

Anvil (Abu-abu) Bagian mengkilap yang bergerak ke arah gelendong, dan yang menjadi sandaran sampel.

Lengan / laras / stok (Kuning) Bagian bulat stasioner dengan skala linier di atasnya. Terkadang tanda vernier.

Kunci mur / kunci-cincin / kunci bidal (Biru) Bagian knurled (atau tuas) yang dapat dikencangkan untuk memegang spindle stasioner, seperti saat memegang pengukuran sebentar.

Sekrup (tidak terlihat) Jantung mikrometer Ada di dalam laras.

Spindle (Hijau Tua) Bagian silinder mengkilap yang menyebabkan bidal bergerak ke landasan.

Bidal (Hijau) Bagian yang diputar oleh ibu jari. Tanda lulus.

Ratchet (Teal) (tidak diperlihatkan) Perangkat di ujung pegangan yang membatasi tekanan yang diberikan dengan tergelincir pada torsi yang dikalibrasi.

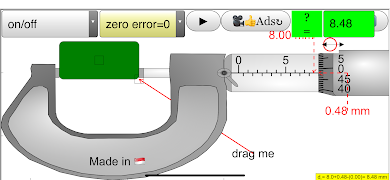

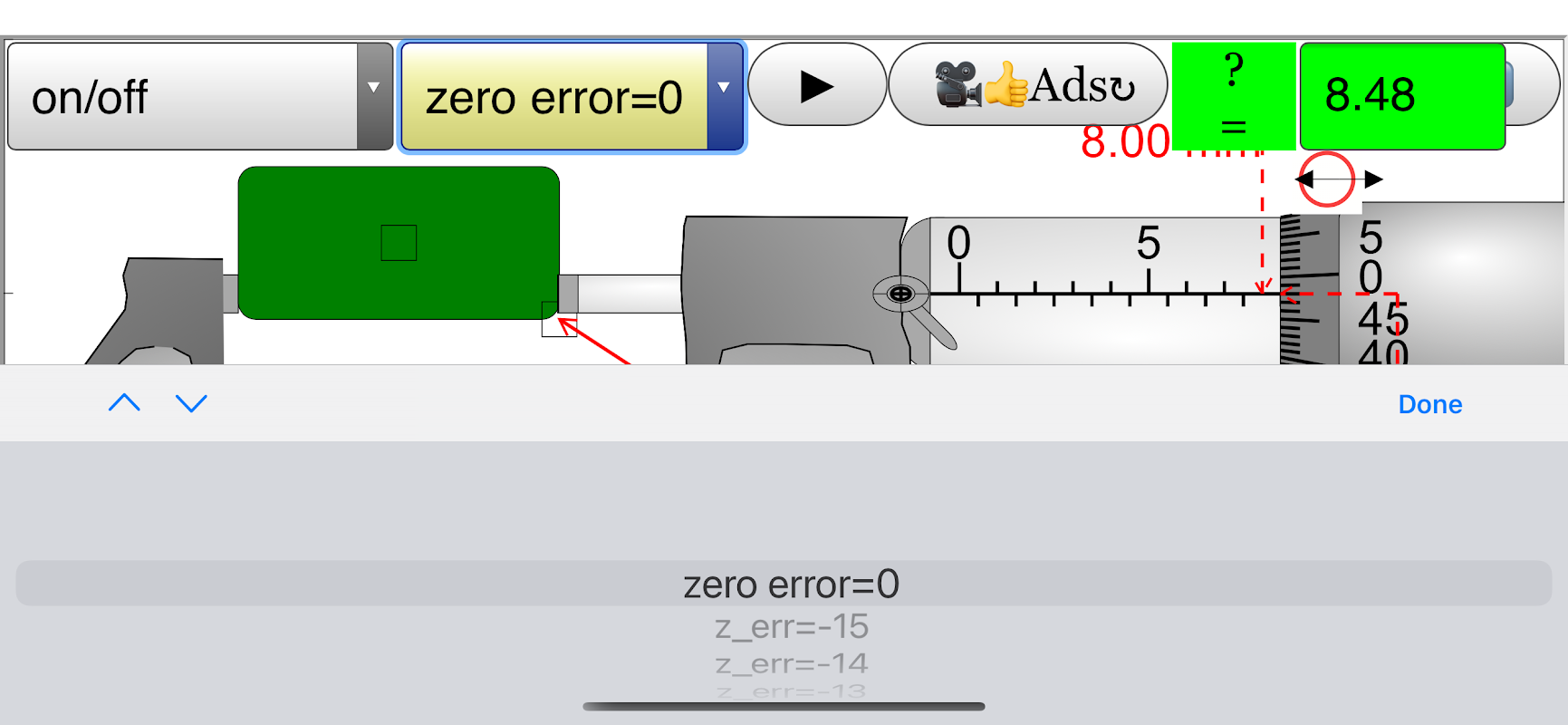

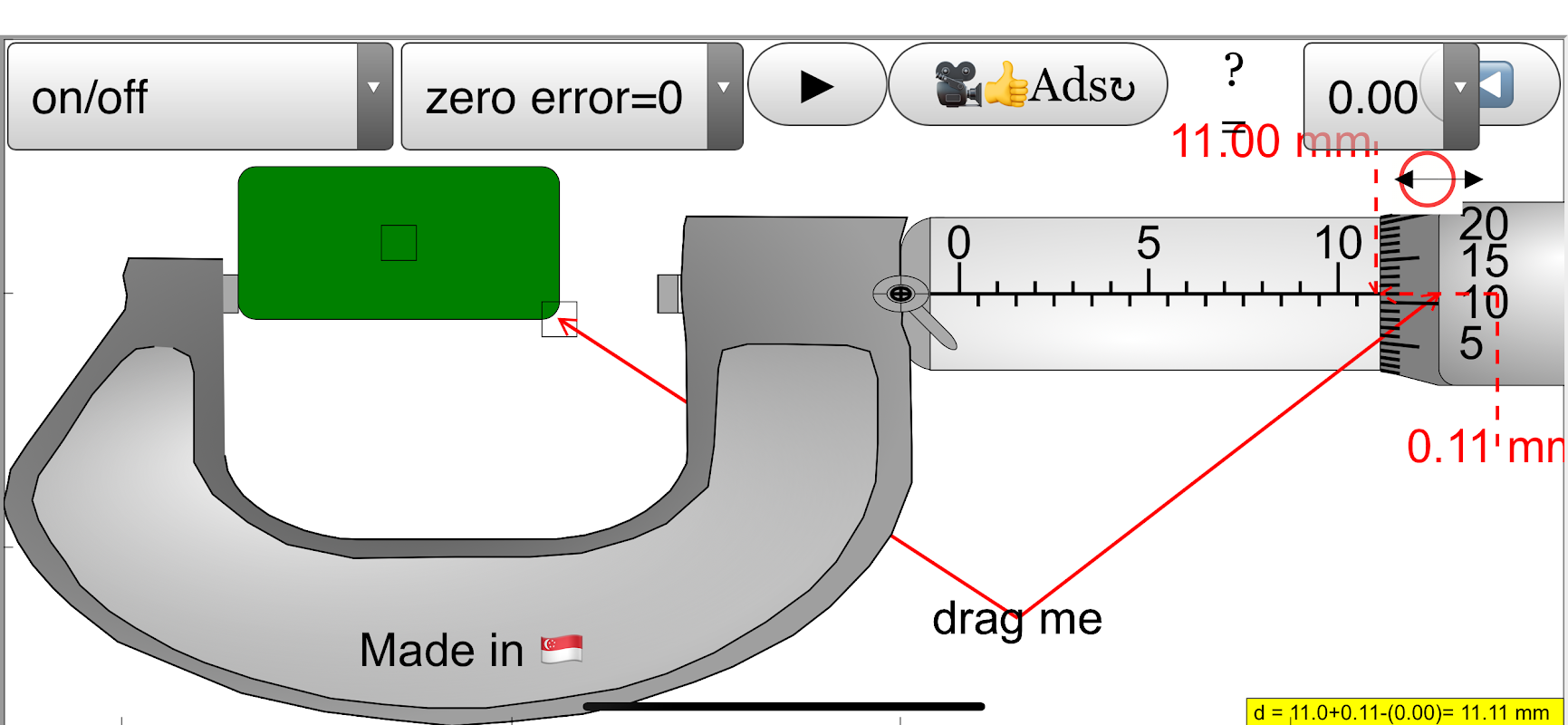

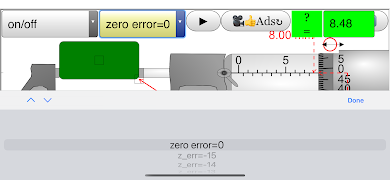

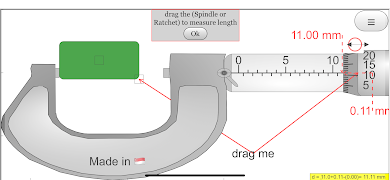

Applet ini memiliki objek (Hitam) dengan slider di kiri atas untuk mengontrol gerakan y objek ke landasan dan spindel (rahang), grafik juga memungkinkan aksi seret. dengan slider di kiri bawah untuk mengontrol ukuran x objek ke landasan dan spindle (rahang). Di slider kiri bawah adalah kontrol kesalahan nol untuk memungkinkan penjelajahan dengan jika mikrometer memiliki kesalahan +0,15 mm (maks) atau -0,15 mm (min) nol.

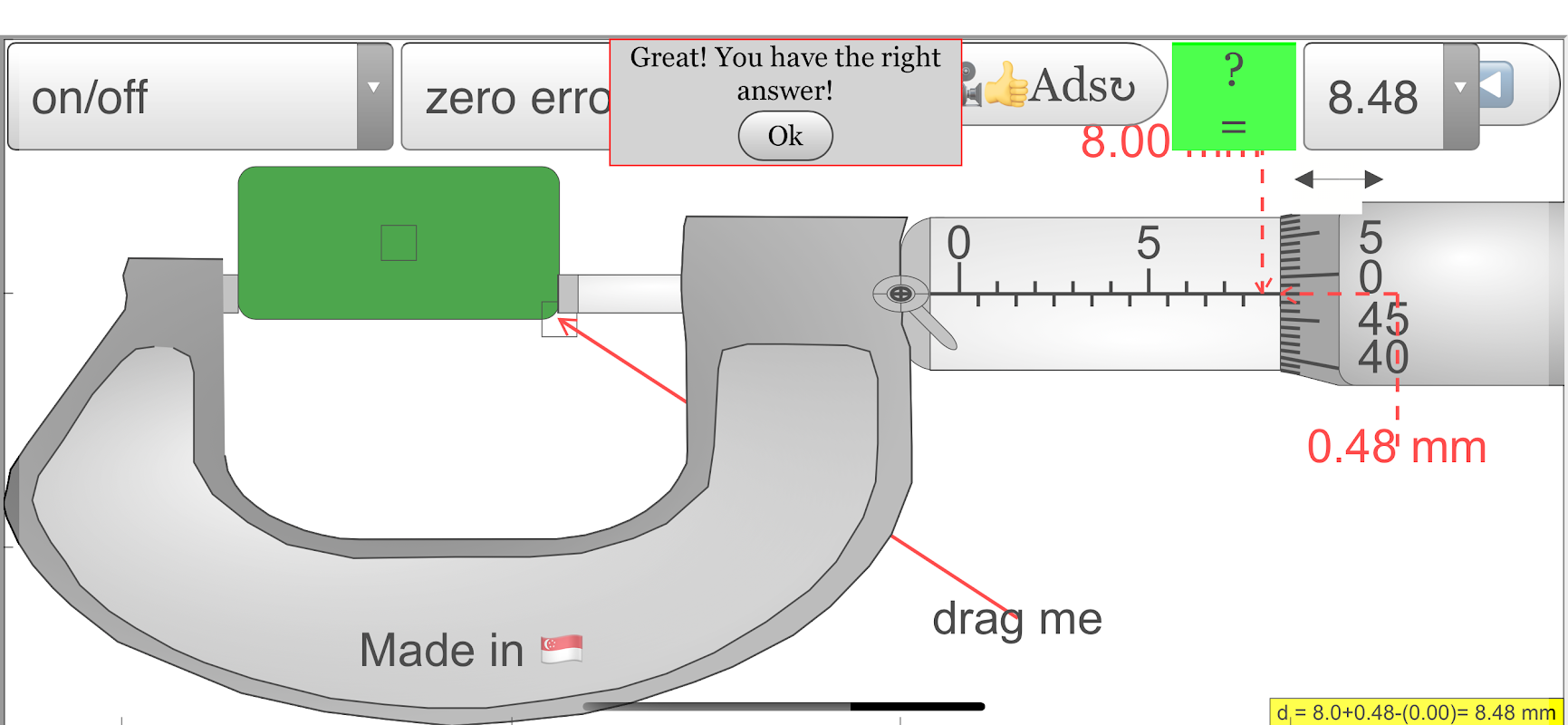

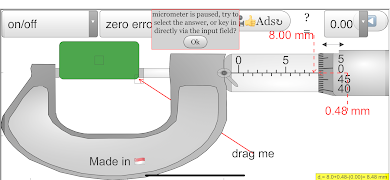

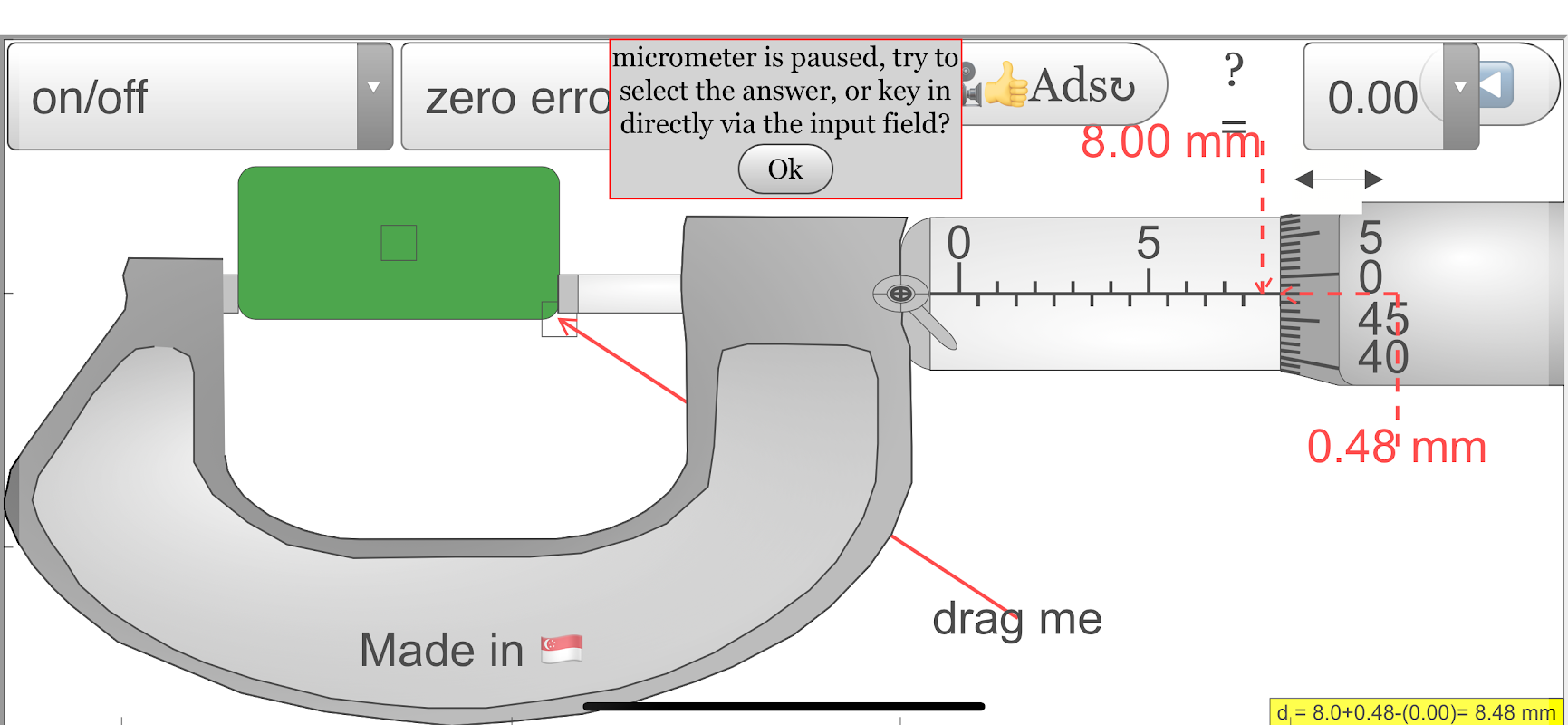

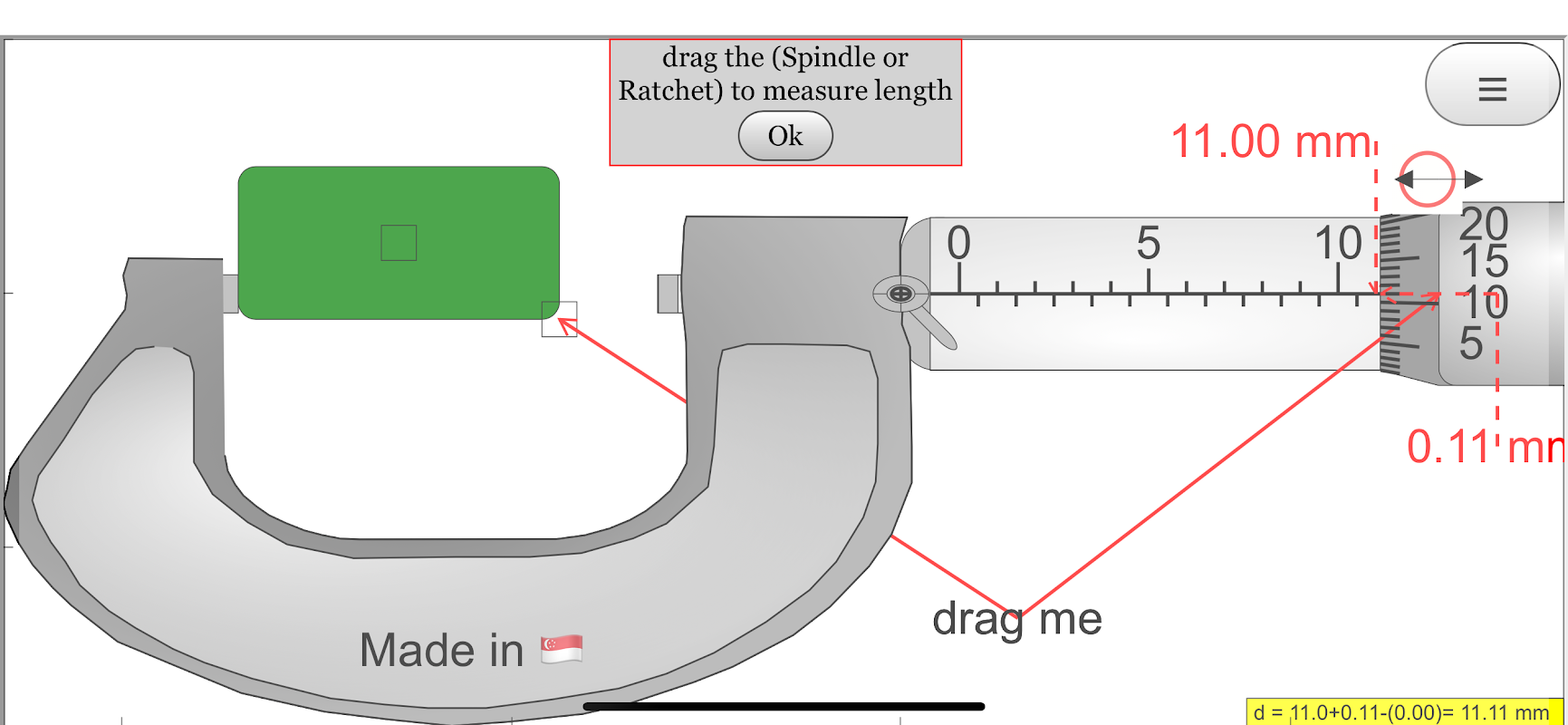

Ada kotak centang: petunjuk: pedoman dan panah untuk menunjukkan wilayah yang menarik ditambah alasan yang menyertainya untuk jawabannya. jawaban: menunjukkan pengukuran d = ??? mm lock: memungkinkan simulasi fungsi kunci dalam mikrometer nyata yang menonaktifkan perubahan posisi spindel kemudian dengan pengukuran tidak dapat diubah. Di bagian bawah, ada slider hijau untuk mengontrol posisi spindle, seret pada bagian mana pun dari tampilan juga menyeret spindle.

Fakta yang menarik

Simulasi ini memiliki deteksi objek dan petunjuk yang ditargetkan untuk pendidikan Fisika tingkat O, kesalahan nol juga dibangun di mana banyak aplikasi lain tidak memiliki.
